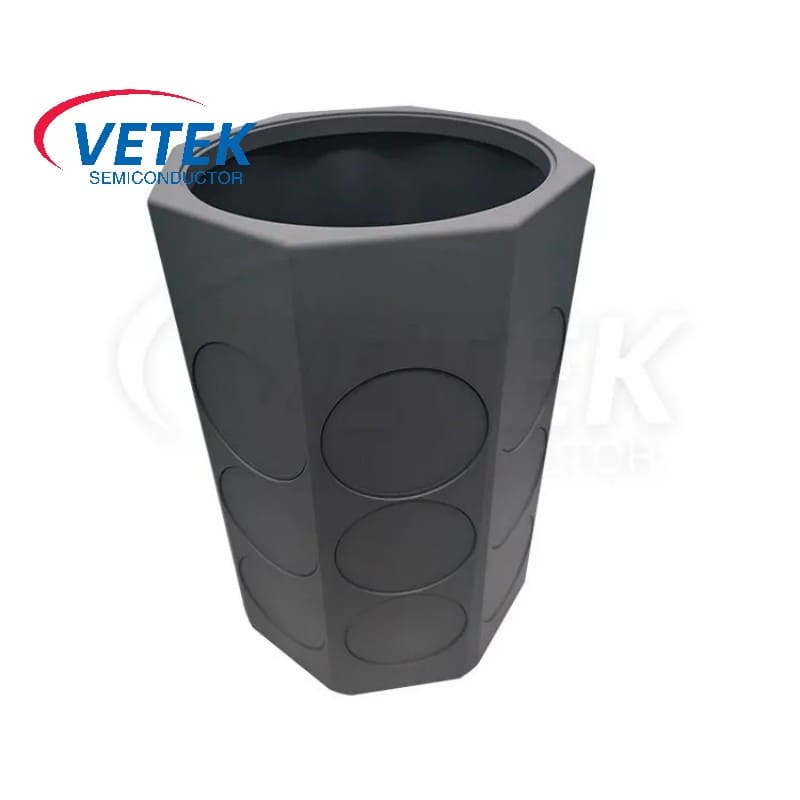

CVD estaldura upel siziala

Epitarioen hazkundea kristal-film bakarra (kristal geruza bakarra) hazteko prozesua da kristal substratu bakarrean (substratua). Kristal film bakar honek epilayer deritzo. Epilayer eta substratua material berez osatuta daudenean, hazkunde homoepitaxiala deritzo; Material desberdinez osatuta daudenean, hazkunde heteroepita deitzen zaio.

Epitarazio erreakzioaren ganberaren egituraren arabera, bi mota daude: horizontalak eta bertikalak. Epitario epitaxial bertikalaren saskiztatzailea funtzionamenduan zehar biratzen da, beraz, uniformetasun ona eta ekoizpen bolumen handia du, eta hazkunde epitaxialen konponbide nagusia bihurtu da. CVD sic estaldura upelaren sascoldora da labe epituxialaren kupula motaren osagai nagusia. Eta Vetek erdieroalea SIC estalitako grafito upelen sascors enpresa da.

MOCVD eta HVPE bezalako hazkunde epitaxialeko ekipamenduetan, Sic estalitako grafito upelen suszeptoreak erabiltzen dira, hazkunde prozesuan egonkor mantentzen dela ziurtatzeko. Wafer upel motako suszeptorearen gainean jartzen da. Ekoizpen prozesuak aurrera egin ahala, etengabe biratu egiten da etengabe ogia berotzeko modu uniformean, eta gainazala erreakzio gasaren isurketaren eraginpean dagoen bitartean, azken finean, epitaxial hazkunde uniformea ​​lortuz.

CVD SIC estaldurako upel motako susceptor eskemikoa

Hazkunde epituxialeko labeak gas korrosiboez betetako tenperatura handiko ingurunea da. Ingurune gogorra gainditzeko, Vemen erdieroaleak SIC estaldura geruza bat gehitu zuen CVD metodoaren bidez grafito-upelaren grafikoari, eta, beraz, SIC estalitako grafito upel susceptor lortuz

Egiturazko ezaugarriak:

●  Tenperatura banaketa uniformea: Barrel itxurako egiturak beroa modu uniformean banatu dezake eta gehiegizko berotzea edo hoztua dela eta, ogiaren estresa edo deformazioa saihestu dezake.

●  Murriztu aire-fluxuaren asaldura: Barrel itxurako suszeptorearen diseinuak erreakzio-ganberako aire-fluxuaren banaketa optimizatu dezake, gasa leuntasunaren gainazalean leunki isuri ahal izateko, geruza epitaxial laua eta uniformea ​​sortzen laguntzen duena.

●  Biraketa mekanismoa: Upel itxurako suszeptorearen biraketa mekanismoak geruza epituxialaren lodieraren koherentzia eta propietate materialak hobetzen ditu.

●  Eskala handiko produkzioa: Upel itxurako susmoak bere egiturazko egonkortasuna mantendu dezake, ogiak handiak eramaten dituen bitartean, hala nola, 200 mm edo 300 mm-ko ogiak, eskala handiko produkzio masiboetarako egokia da.

Vetek erdieroalea CVD estalduraren kate motako suhiltzaileen grafitoz eta CVD SIC estalduraz osatuta dago, eta horrek ahalbidetzen du suszeptorea denbora luzez gasaren ingurune korrosibo batean lan egitea eta eroankortasun termiko ona eta laguntza mekaniko egokia izatea ahalbidetzen duena. Ziurtatu wafer modu uniformean berotzen dela eta hazkunde epitaxial zehatza lortzeko.

CVD SIC estalduraren oinarrizko propietate fisikoak

CVD SIC estalduraren oinarrizko propietate fisikoak
Jabetasun	Balio tipikoa
Kristal egitura	FCC β Fase polikzistalina, batez ere (111) orientatuta
Dentsitate	3.21 g / cm³
Gogortasun	2500 Vickers gogortasuna (500g karga)
Alearen tamaina	2 ~ 10mm
Garbitasun kimikoa	% 99.99995
Bero gaitasuna	640 j · kg-1· K-1
Sublimazio tenperatura	2700 ℃
Flexio indarra	415 MPA RT 4 puntu
Gaztearen modulua	430 GPA 4pt bihurgunea, 1300 ℃
Eroankortasun termikoa	300w · m-1· K-1
Hedapen termikoa (CTE)	4,5 × 10-6K-1

Vetek erdieroalea CVD SIC estaldura upel mota susceptor
