Zer da ilargi erdi bat LPE erreakzio-ganbera batean?

Silizio Karburoa (SiC) epitaxia sistemetan, erreaktoreen osagai nagusi asko ezezagunak dira erdieroaleen fabrikazio-industriatik kanpo. Osagai horietako bat "Halfmoon" da, LPE erreakzio-ganberen barruan erabili ohi den grafitoan oinarritutako egitura zati bat.

Halfmoon bera ostia-eramailea ez den arren, erreaktorearen egonkortasuna mantentzeko paper garrantzitsua betetzen du tenperatura altuko hazkuntza epitaxial-prozesuetan. SiC erdieroaleen fabrikazioa oblea handiagoetara eta prozesuen kontrol zorrotzagorantz doan heinean, barneko erreaktoreen osagaien diseinua eta materialaren errendimendua gero eta garrantzitsuagoa bihurtu da.

LPE Erreakzio Ganbera ulertzea

LPE (Liquid Phase Epitaxy) erdieroaleen fabrikazioan erabiltzen den kristal hazteko teknika da. SiC epitaxi-sistemetan, erreakzio-ganberak baldintza oso zorrotzetan funtzionatzen du:

• Tenperatura altuak
• Prozesuko gas erreaktiboak
• Ziklo termiko luzeak
• Kutsadura-kontrol zorrotza
• Gas-fluxuaren eskakizun egonkorra

SiC epitaxia sistema modernoak, hala nola LPE erreaktoreak, eremu termikoen egitura egonkorretan eta erreakzio-ganberaren barruan gas-fluxuaren kudeaketan oinarritzen dira. Tenperaturaren banaketan edo gas-fluxuaren uniformitatean aldakuntza txikiek zuzenean eragin dezakete geruza epitaxialeko kalitatean eta obleen koherentzian.

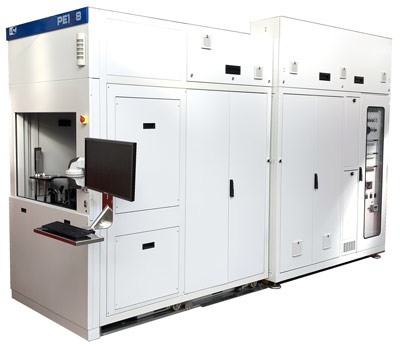

LPE PE1O6 SiC epitaxi erreaktorea, SiC obleen hazkuntza aurreraturako erabiltzen den horma bero-sistema horizontala.

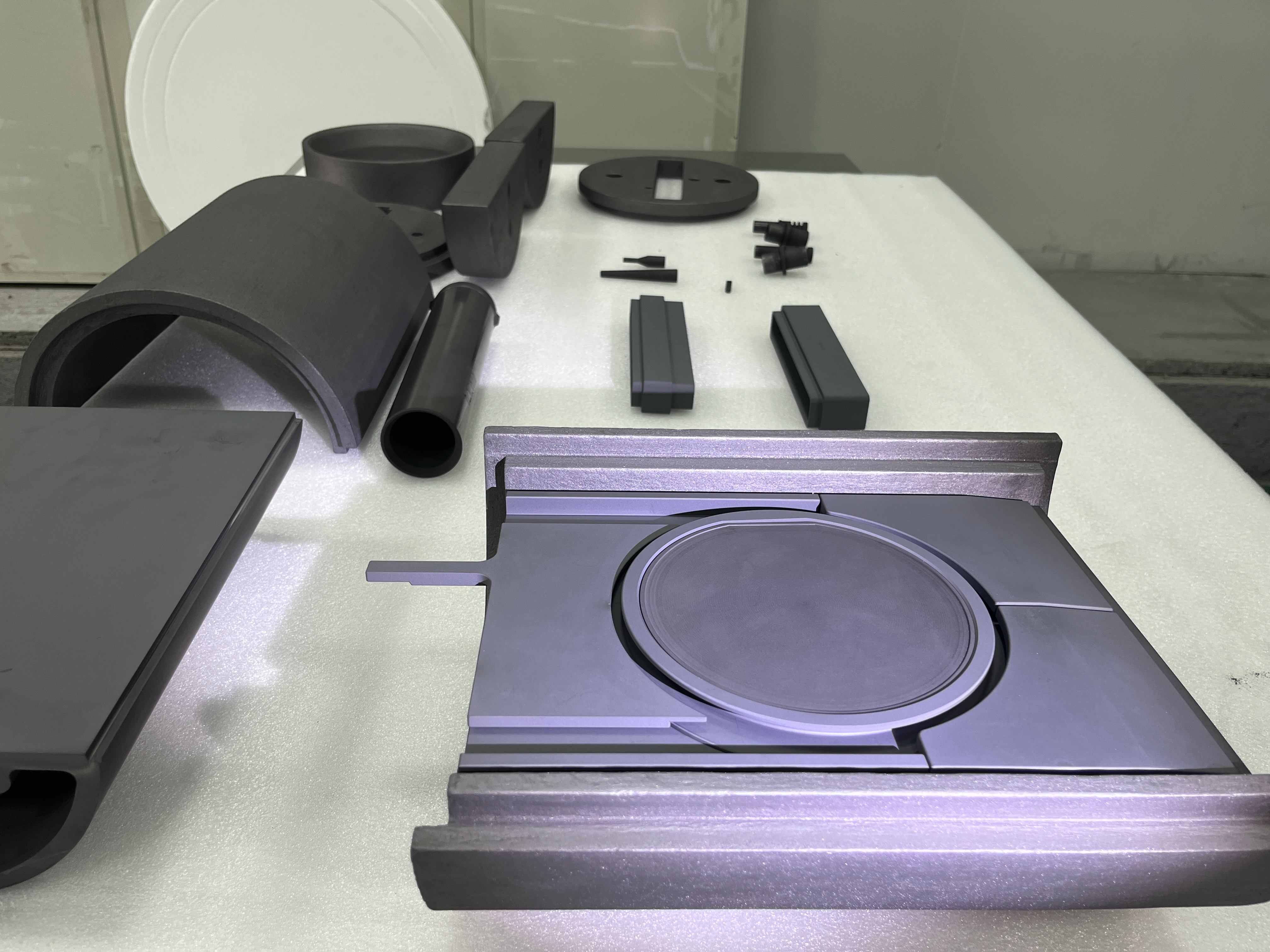

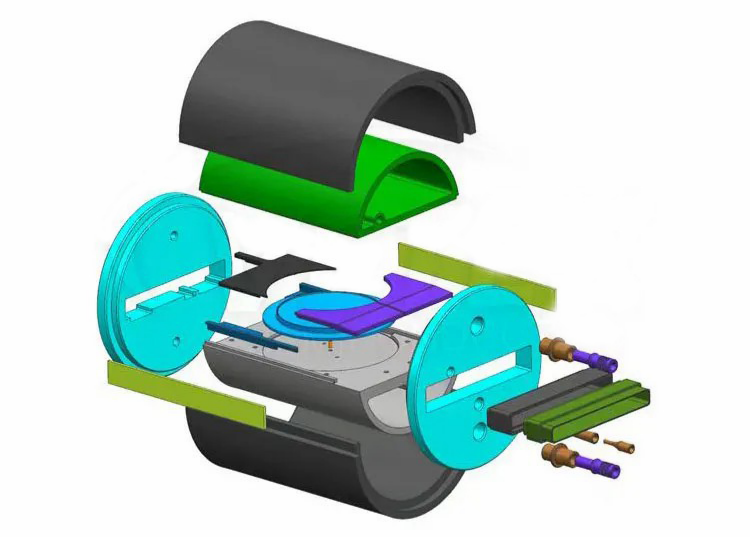

Ganberaren barruan, grafitoan oinarritutako osagai anitz elkarrekin lan egiten dute hazkuntza epitaxialerako ingurune termiko eta kimiko kontrolatua sortzeko. Halfmoon euskarri estrukturalaren osagai horietako bat da.

Zergatik deitzen da "Ilargi erdia"?

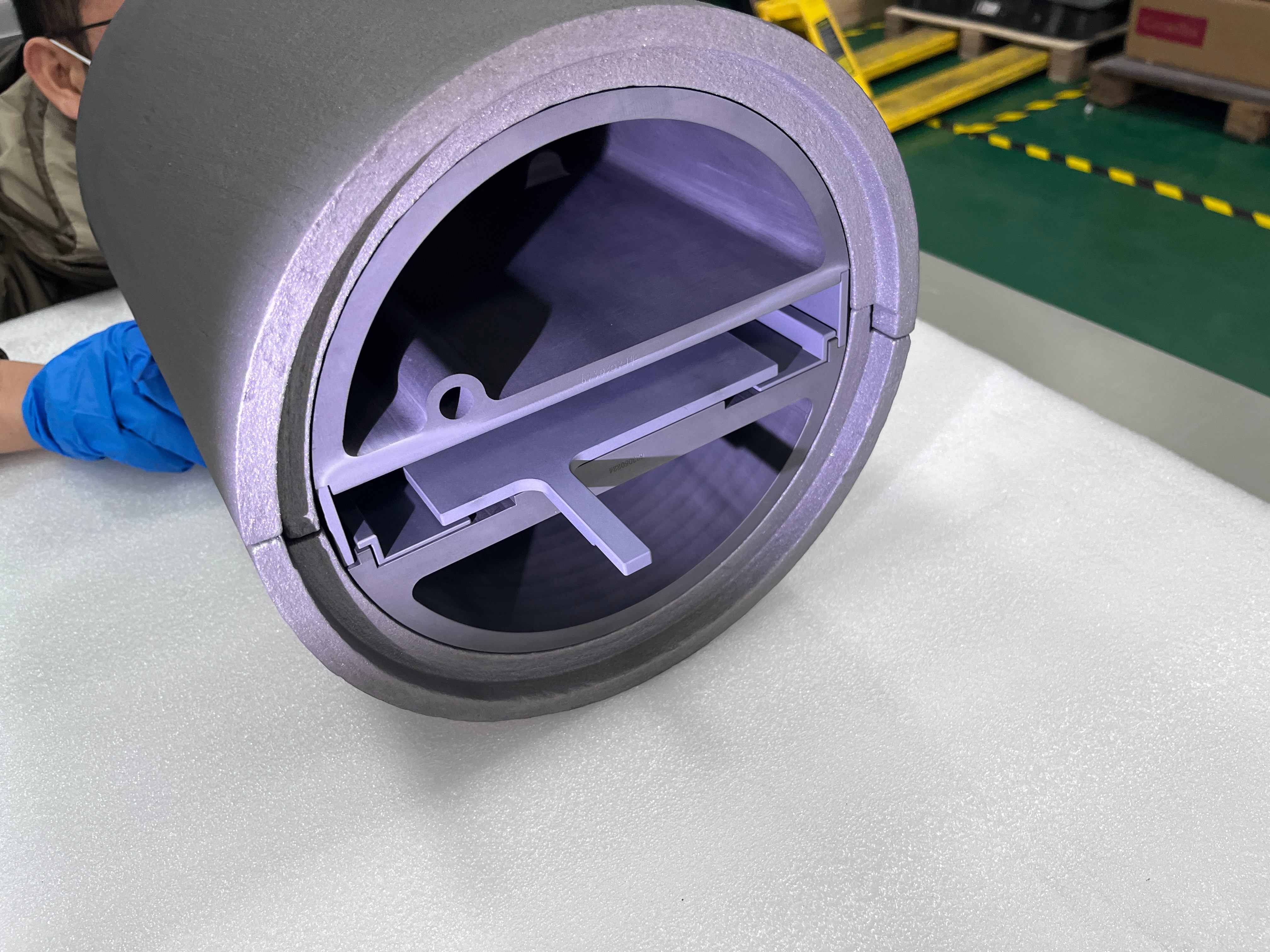

Zatiak bere formagatik hartzen du izena batez ere. LPE erreaktore askotan, osagaiak zirkulu-erdiko edo ilargierdiko egitura baten antzekoa du eremu beroaren inguruan instalatzen denean.

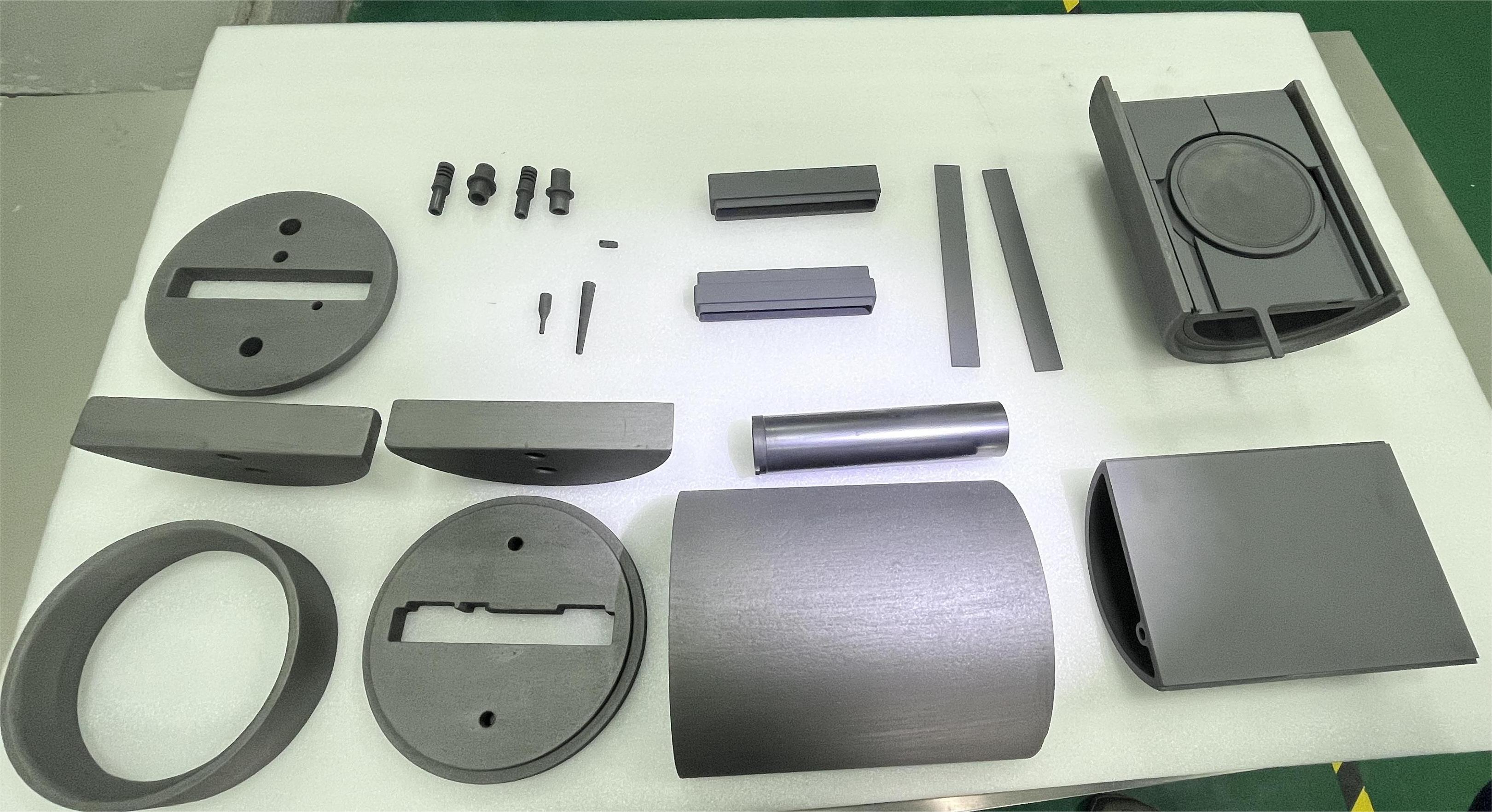

Ekipamendu fabrikatzaile ezberdinek diseinu apur bat desberdinak erabiltzen dituzte. Halfmoon zati batzuk lodiagoak dira, beste batzuk euskarri-egitura osagarriak dituzte eta beste batzuk ganberaren barruko multzo birakariekin zuzenean lotuta daude.

Benetako erreaktore-sistemetan, geometria eremu termikoarekin eta ganberaren diseinuarekin batera optimizatu ohi da, estandar unibertsal bati jarraitu beharrean.

Halfmoon osagaiaren funtzioak

Erreaktoreen diseinuak desberdinak badira ere, Halfmoon osagaiek normalean hainbat funtzio garrantzitsu betetzen dituzte.

1. Erreaktoreen Egitura euskarriak

Epitaxia erreaktore baten barruan, grafito zati asko hedatu eta uzkurtzen dira behin eta berriz berotze-zikloetan. Hori dela eta, barne euskarrien osagaien egonkortasun mekanikoa garrantzitsua bihurtzen da ekoizpen-lan luzeetan.

Erreaktoreen diseinu batzuetan, Halfmoon-ek inguruko ganbera-egituren posizio erlatiboa mantentzen laguntzen du tenperatura altuko funtzionamendu-baldintzetan. Deformazio txikiak ere ganberaren lerrokaduran edo prozesuaren errepikakortasunean eragina izan dezake.

2. Gas-fluxuaren egonkortasuna laguntzea

SiC erreaktore baten barruan gas-fluxuaren portaera kanpotik dirudiena baino konplexuagoa da. Tenperatura altuetan, ganberaren barruko egitura-aldaketa nahiko txikiek ere tokiko fluxu-baldintzak alda ditzakete.

Erreaktorearen plataformaren arabera, Halfmoon-ek zeharka eragin dezake prozesuko gasak zona beroaren eskualdean nola mugitzen diren. Hau da erreaktorearen garapenean barne-ganberaren geometria arretaz optimizatzen den arrazoi bat.

3. Eremu Termikoaren Koordinazioa

Epitaxia sistema modernoek gradiente termikoak arretaz kontrolatuak behar dituzte. Ganberaren barruan grafitozko osagaien antolaketak beroaren banaketan eta eraginkortasun termikoan eragiten du.

Ilargi erdiko osagaiek zeharka eragin dezakete:

• Beroaren isla
• Balantze termikoa
• Tokiko tenperatura egonkortasuna
• Blindamendu termikoaren errendimendua

Hau gero eta garrantzitsuagoa da tamaina handiko obleak prozesatzeko.

4. Errotazio Mekanikoko Sistemak Laguntzea

LPE sistema batzuek multzo birakariak erabiltzen dituzte deposizio-uniformitatea hobetzeko hazkunde epitaxialean. Konfigurazio hauetan, Beheko Ilargia ganbararen barruan hurbileko birakari edo euskarri-egiturekin integra daiteke.

Eskakizun mekanikoak nahiko zorrotzak izan daitezke, erreaktoreak etengabe funtzionatu behar duelako tenperatura altuko eta kimikoki erreaktiboen baldintzetan.

Zergatik erabiltzen da oraindik grafitoa erreaktore-sistemetan

Gaur egun ere, grafitoak eremu termiko erdieroaleen aplikazioetarako material praktikoenetako bat izaten jarraitzen du. Nahiko arina da, forma konplexuetan mekanizatu daiteke eta propietate egonkorrak mantentzen ditu metal askok huts egingo luketen tenperaturetan.

Erreaktoreen fabrikatzaileentzat, beste abantaila bat da grafitoak ondo erantzuten diola doitasuneko mekanizazioari, eta hori garrantzitsua da ganberako espazio estuetan instalatutako osagaietarako.

Aldi berean, grafito biluziak ere mugak ditu. Prozesuko gas erreaktiboekiko epe luzeko esposizioan eta ziklo termiko errepikatuetan, gainazala pixkanaka degradatu edo partikulak sor ditzake. Hori dela eta, estalitako grafitozko egiturak gaur egun SiC epitaxia sistema modernoetan erabiltzen dira.

CVD SiC estalduraren eginkizuna

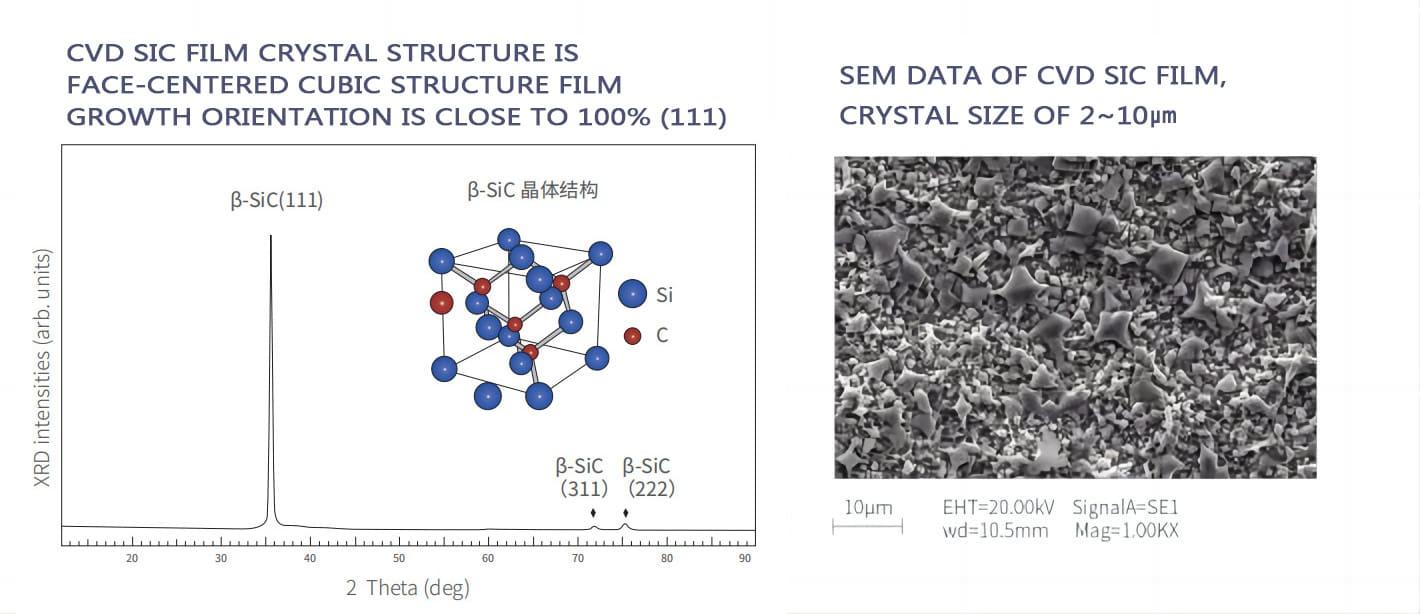

CVD SiC (Chemical Vapor Deposition Silicon Carbide) estaldura oso erabilia da SiC epitaxi sistemetako grafito erreaktoreen osagaietan.

Estaldurak babes-geruza trinko bat osatzen du grafitoaren gainazalean, eta hobetzen laguntzen du:

• Korrosioarekiko erresistentzia
• Gainazaleko garbitasuna
• Higadura erresistentzia
• Shock termikoaren errendimendua
• Prozesuaren egonkortasuna

SiC estalitako grafitoaren osagaiak gaur egun hauetan aurkitzen dira:

• Suszeptoreak
• Ostia-eramaileak
• Ganbera atorrak
• Gas-fluxuaren osagaiak
• Ilargi erdiko batzarrak

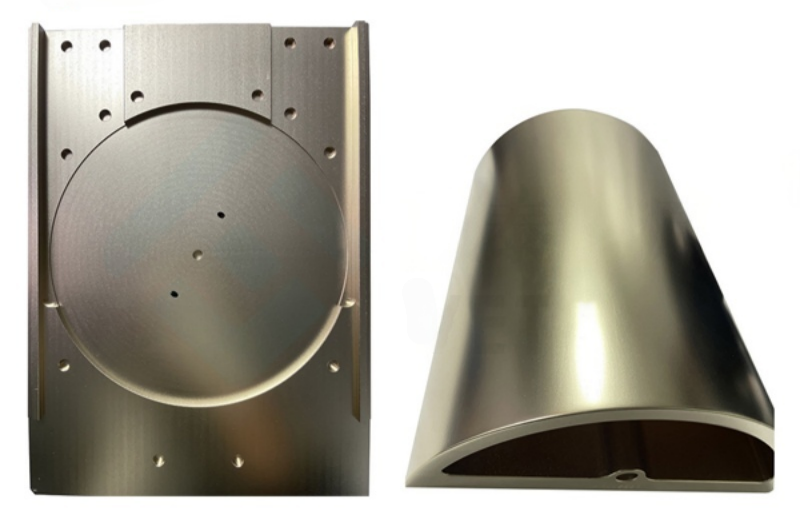

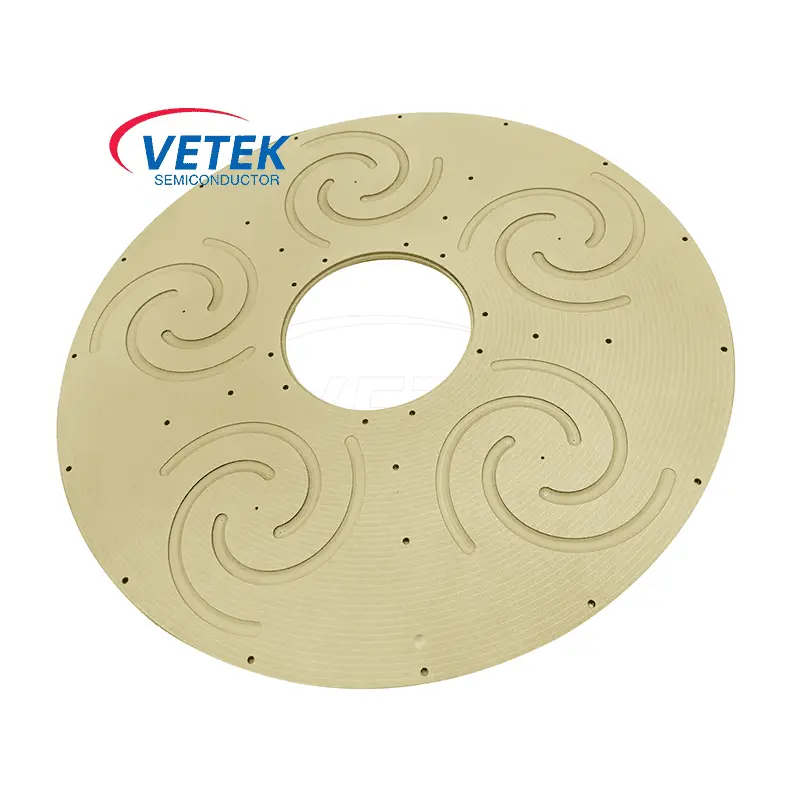

Zergatik enpresa gehiago TaC estaldurak aztertzen ari dira

Azken urteotan, TaC estaldurak arreta gehiago erakartzen hasi da erdieroaleen eremu termikoko aplikazio aurreratuetan, batez ere tenperatura altuko SiC prozesuetan.

Arrazoi bat da hurrengo belaunaldiko kristalen hazkuntza-sistema batzuek estaldura-material konbentzionalek prozesu-ziklo luzeetan estres termiko eta kimiko handiagoa jasan dezaketen baldintzetan funtzionatzen dutela.

SiC estaldura tradizionalekin alderatuta, TaC-k orokorrean egonkortasun kimiko indartsuagoa erakusten du oso tenperatura altuetan. Hori dela eta, ikertzaileek eta ekipamendu-fabrikatzaileek etorkizuneko tenperatura altuko erreaktore-sistemetarako duen potentziala ebaluatzen jarraitzen dute.

Isolamendu termikoko materialak Erreaktorearen inguruan

Egiturazko grafitozko piezez gain, isolamendu termikoko materialek ere eragin handia dute erreaktorearen errendimenduan.

Erdieroaleen sistemek sarritan erabiltzen dituzte:

• Grafito leuna den feltroa
• Grafitozko feltro zurruna
• PAN oinarritutako karbono-zuntzezko feltroa
• Karbonozko konposatutako isolamendu-materialak

Material hauek bero-galera murrizten laguntzen dute eta tenperatura-banaketa egonkorra mantentzen laguntzen dute hazkunde-ziklo luzeetan.

Eskari gero eta handiagoa SiC epitaxia modernoan

SiC industria 200 mm-ko obleen plataformetara doan heinean, barne-erreaktoreen osagaiek egonkortasun termikoaren, zehaztasun dimentsionalaren eta kutsaduraren kontrolaren baldintza gero eta zorrotzagoak dituzte.

Ibilgailu elektrikoen, energia berriztagarrien sistemen eta maiztasun handiko potentzia elektronikaren garapen azkarrak SiC obleen eskaera bizkortzen ari da.

Obleen tamainak 4 hazbeteko eta 6 hazbeteko eta 8 hazbeteko plataformetara hazten diren heinean, erreaktoreen osagaiek baldintza zorrotzagoak bete behar dituzte:

• Dimentsio-zehaztasuna
• Estalduraren uniformetasuna
• Egonkortasun termikoa
• Garbitasun kontrola
• Fidagarritasun mekanikoa

Nahiz eta ganbara-osagaiak, hala nola Halfmoon muntaiak, teknikoki zorrotzagoak bihurtzen ari dira.

Ondorioa

Halfmoon LPE erreakzio-ganbera baten barruan grafitozko egitura nahiko sinplea dela dirudi, baina erreaktorearen funtzionamenduaren hainbat alderdi garrantzitsu laguntzen ditu, besteak beste, egonkortasun termikoa, gas-fluxuaren koordinazioa eta euskarri mekanikoa.

Bere bilakaerak erdieroaleen fabrikazioaren joera zabalagoak ere islatzen ditu: tenperatura altuagoak, prozesu garbiagoak, oblea handiagoak eta materialen ingeniaritza aurreratuagoa.

SiC epitaxia teknologia garatzen jarraitzen duen heinean, erreaktoreen osagaiak eta estaldura-teknologiak are espezializatuagoak eta errendimenduak bultzatuko dira ziurrenik.
