2013an, industriak galdetu zuen siliziozko karburoa merkaturatu zitekeen. Hamar urte geroago, SiC-k ibilgailu elektrikoak eta energia berriztagarriak bultzatzen ditu, eta benetako lehia materialak, ekipamenduak eta fabrikazio-errendimendura aldatu da. Hamarkada batean, SiC obleak 4 hazbetetik 8 hazbetera hazi ziren, epitaxia-ekipoak urratsean aurrera egin ahala. Oblea bera baino haratago, CVD SiC estaldurek, Solid CVD SiC eta TaC estaldurek gaur egun tenperatura altuko eta korrosioarekiko erresistenteak diren ekipoek modu fidagarrian funtzionatzen dute. VETEK Semiconductor-ek SiC fabrikazio eskalarako hiru soluzio materialak hornitzen ditu.
SiC-en eraldaketaren hamarkada: laborategiko materialetik potentzia erdieroale nagusira
SiC 2013an etorkizun handiko laborategiko material izatetik gaur egungo EVak, potentzia elektronika eta energia bihurketa oinarri dituen teknologia nagusi batera igaro da, eta industriaren ikuspegia teknologia frogatzetik fabrikazioa eskala mailan menderatzera pasatu da.
Beheko taulak SiC industriaren lehentasunak azken hamarkadan nola aldatu diren laburbiltzen du.
2013 vs. Gaur: nola aldatu den SiC industriaren ikuspegia
|
Dimentsioa |
2013 |
Gaur |
|
Industria etapa |
I+Gtik merkaturatze goiztiarrara igarotzea |
Inplementazio nagusia EV, potentzia elektronika, energia |
|
Obleen tamaina nagusia |
4 hazbeteko trantsizioa 6 hazbeterako (150 mm) |
6 hazbeteko mainstream; 8 hazbeteko (200 mm) kalifikazioa eta igoera martxan |
|
Galdera zentrala |
SiC komertzializatu al daiteke? |
Nola fabrikatu SiC eraginkortasun handiagoarekin, akats gutxiagorekin eta koherentzia gehiagorekin? |
|
Arlo nagusiak |
6 hazbeteko epitaxia lortzea, oinarrizko uniformetasuna |
Etekinaren hobekuntza, akatsen murrizketa, loteen egonkortasuna, ekipoen funtzionamendu-denbora |
|
Materialaen arreta |
Batez ere obleak eta gailuak |
Obleak, gailuak eta ekipoen osagaiak (estaldurak, gune beroko piezak) |
SiC komertzializazioaren oinarrizko erronka: epitaxia teknologia
Epitaxia ekipamendua beti izan da SiC komertzializaziorako botila teknikoa - industriaren aurrerapena zuzenean jarraitu daiteke epitaxia erreaktoreen bilakaeraren bidez, hasierako 6 hazbeteko plataformetatik gaur egungo 150 mm/200 mm-ko sistema automatizatuetara.
2013an, SiC komertzializazioa bizkortzen ari zen, eta ekipamendu-ekoizleek batez ere 6 hazbeteko (150 mm) SiC epitaxia gaitasunaren inguruan lehiatzen ari ziren. Semiconductor Today-k garai hartan hainbat sistema adierazgarriren berri eman zuen:
Ordezkaria SiC Epitaxia Ekipamendua, 2013
|
Ekipamendu-egilea |
Eredua |
Nabarmen teknikoak |
|
Aixtron |
AIX G5 WW Erreaktore planetarioa |
6 × 150 mm edo 10 × 100 mm-ko substratuak onartzen dira, SiC epitaxia bolumenaren ekoizpenerako eraikia |
|
LPE |
ACiS M8 / M10 |
Horma beroko CVD arkitektura, hosta anitzeko SiC epitaxia ekoizpena onartzen duena |
|
Tokyo Electron (TEL) |
Probus CVD Sistema |
6 hazbeteko SiC epitaxia onartzen da, erreakzio ganbera bikoitzekin konfiguragarria |
Hasierako sistema hauek lau arazo konpontzeko diseinatu ziren: 6 hazbeteko SiC epitaxia lortzea, geruza epitaxialaren uniformetasuna hobetzea, akatsen dentsitatea murriztea eta potentzia-gailuen merkaturatze goiztiarraren beharrak asetzea.
EVren adopzioan, EV kargatzeko azpiegiturak, eguzki-gehiago biltegiratzeko sistemak eta industria elektrikoaren merkatuak azkar hedatu ziren, SiC gailuen eskaera horren arabera hazi zen, eta epitaxia ekipamenduak lote txikiko I+G plataformetatik eboluzionatu zuten eskala handiko fabrikaziorako eraikitako hurrengo belaunaldiko sistemetara. Gaur egungo plataforma ordezkariak honako hauek dira:
Ordezkaria SiC Epitaxia Ekipamendua, Gaur
|
Ekipamendu-egilea |
Egungo Ordezkaritza Sistema |
Nabarmen teknikoak |
|
Aixtron |
G10-SiC |
150mm/200mm SiC epitaxia bolumenaren ekoizpenerako eraikia, gaitasun eta automatizazio handiagoarekin |
|
LPE |
PE1O6 / PE1O8 Seriea |
Diametro handiko SiC epitaxiarako eraikia, hot-wall CVD teknologia aurreratua erabiliz |
|
Tokyo Electron (TEL) |
TEL SiC Epi Erreaktorea |
Fidagarritasun handiko SiC potentzia-gailuen fabrikaziorako eraikia, automatizazioa eta ekoizpen-egonkortasuna azpimarratuz |
|
NuFlare Teknologia |
SiC Epitaxi Sistema |
SiC epitaxia fabrikatzeko eskakizun aurreratuetarako eraikia |
|
Aplikaturiko materialak |
SiC epitaxia plataforma |
Hirugarren belaunaldiko erdieroaleak fabrikatzeko ekipoetara hedatzea |
4 hazbetetik 8 hazbetera: nola obleen eskalatzeak kostua murrizten du eta irteera igotzen du
SiC oblearen diametroa igotzen den urrats bakoitza - 4 hazbetetik 6 hazbetera, eta orain 8 hazbetera - oblea bakoitzeko irteera igotzeko eta fabrikazio kostua murrizteko existitzen da, eta industria orain 6 hazbetetik 8 hazbeteko trantsizioaren erdian dago.
2013an, SiC industriak 4 hazbeteko ostiatik 6 hazbeteko ostiara pasatzera bultzatzen ari zen. Cree, Dow Corning, Showa Denko eta Norstel besteak beste, 6 hazbeteko SiC substratua eta epitaxia ahalmena zabaltzen ari ziren garai hartan. Oblea handiagoetara pasatzeko helburua zuzena zen: oblea bakoitzeko irteera handitzea, fabrikazio kostua murriztea eta industria osorako eskalagarritasuna hobetzea.
Hamarkada bat baino gehiagoren buruan, logika bera da orain 6 hazbetetik 8 hazbeteko aldaketa bultzatzen. GlobalWafers, munduko hirugarren siliziozko obleen fabrikatzaileak, adierazi du industria osoko 8 hazbeteko SiC obleen ekoizpena nabarmen azkartuko zela 2025-2026 bitartean, bi urte besterik ez zen errealistatzat jotzen zen trantsizioa (GlobalWafers, 2023). Onsemi eta Resonac-ek 2025era ere bideratu dute 8 hazbeteko SiC substratuak eta oble epitaxialak sailkatzeko eta igotzeko (Compound Semiconductor News, 2024).
Zer aldatzen da SiC obleak handitzen direnean
Metrikoa
Zergatik Garrantzitsua
Ostia bakoitzeko hilketak
Obleen gainazal handiagoak txip gehiago ematen ditu produkzio-exekuzio bakoitzeko, zuzenean matrize bakoitzeko kostua murriztuz
Kostuen arteko aldea silizioa
SiC obleak normalean silizioa baino 5-10× gehiago kostatu dira; industria hori gutxi gorabehera 3-5 aldiz murrizteko lanean ari da hazkuntza prozesu eta etekin hobetuen bidez (Patsnap Eureka, 2025)
Akatsak kontrolatzeko helburuak
Industria-helburuen artean, mikrohodien dentsitatea cm²-tik beherako 1 eta dislokazio-dentsitatea 10³ cm²-tik beherakoa dira premium aplikazioetarako (Patsnap Eureka, 2025)
Fabrikazio ardatza
"Kristala hazi al dezakegu"-tik aldatu da, hobekuntza, akatsen murrizketa, loteen koherentzia eta ekipoen funtzionamendu-denbora lortzeko.
Obleen diametroa eta kalitate eskakizunak gora egin ahala, fabrikazio-prozesuan zehar erabilitako materialak eta ekipamendu-osagaiak SiC-ren aurrerapenerako obleak bezain erabakigarriak bihurtu dira.
Beyond the Wafer: Zergatik ekipamenduen osagaiek SiC txipak bezain garrantzitsuak dira
SiC obleek, MOSFETek eta potentzia moduluek arreta gehien jasotzen dute, baina epitaxia eta kristal-hazkuntzako erreaktoreen barruko ekipamendu-osagaiek muturreko baldintza berdinak dituzte, eta grafito tradizionala bakarrik ez da nahikoa gaur egungo eskakizunak betetzeko.
SiC industriari buruzko eztabaidak hiru gauzatan zentratu ohi dira: SiC obleak, SiC MOSFETak eta potentzia moduluak. Praktikan, haiek fabrikatzeko erabiltzen diren ekipo osagaiak bezain garrantzitsuak dira. Epitaxia erreaktoreen, kristalen hazkuntzako labeen eta tenperatura altuko erdieroaleen beste prozesu batzuen barnean, barne osagaiek jasan behar dituzte:
• Tenperatura ultra-altuko inguruneak
• Prozesuko gas korrosiboak, hala nola H₂ eta HCl
• Garbitasun-baldintza zorrotzak ostia ez kutsatzeko
Grafito tradizionalak errendimendu termiko handia eskaintzen du, baina erabilera luzeagoan gainazaleko korrosioa, partikulak sortzea eta zerbitzu-bizitza laburtzeko joera du, eta horrek guztiak zuzenean mehatxatzen ditu obleen etekina eta prozesuaren koherentzia. Hau da CVD SiC estaldura teknologiak gero eta gehiago murrizten duen hutsunea.
CVD SiC estaldura: Tenperatura handiko ekipamendu fidagarrien atzean dagoen teknologia
SiC epitaxia eta SiC estaldura helburu desberdinak dituzten bi teknologia dira: epitaxiak material erdieroalea bera egiten du, eta CVD SiC estaldurak fabrikatzen duten ekipoak babesten ditu.
SiC epitaxia material erdieroalea fabrikatzeko erabiltzen da. SiC CVD estaldura, aitzitik, erdieroaleen ekipoen barne osagai kritikoetan aplikatzen da batez ere, tenperatura altuarekiko eta korrosioarekiko erresistentzia hobetzeko.
SiC epitaxia vs SiC estaldura: bi teknologia ezberdin
|
|
SiC epitaxia |
SiC estaldura (CVD SiC) |
|
Helburua |
Hazi SiC kristalinoa obleak eta gailuak egiteko |
Babestu ekipoaren osagaiak berotik eta korrosiotik |
|
Aplikatua |
SiC substratua/oblea |
Grafitoa edo beste ekipoen osagaiak |
|
Irteera |
Materiala erdieroalea (produktua) |
Errendimendu handiko ekipamenduaren zati iraunkorra (tresneria) |
|
Ekipamendu tipikoak |
Epitaxi erreaktoreak (Aixtron, LPE, TEL, etab.) |
Susceptoreak, eramaileak, eraztunak, gune beroko piezak |
Grafito + SiC konposatuak nola funtzionatzen duen
CVD SiC estalitako grafitoaren osagaiak gaur egun oso erabiliak dira SiC epitaxia ekipoetan, MOCVD ekipoetan, LED epitaxia ekipoetan eta RTP/RTA tratamendu termikoko ekipoetan. SiC geruza trinko bat purutasun handiko grafitoan metatzeak bi materialen indarrak konbinatzen ditu:
Zergatik funtzionatzen du Grafito + SiC konposatu gisa
|
Materiala |
Ekarpena |
|
Grafitoa (nukleoa) |
Eroankortasun termiko bikaina; egonkortasun termiko ona |
|
SiC (estaldura) |
Gogortasun handia; tenperatura altuko egonkortasuna; korrosioarekiko erresistentzia bikaina |
|
Emaitza konposatua |
Erdieroaleen fabrikazio-ingurune aurreratuetarako egokia den osagaia |
VETEK Semiconductor-en SiC Material Solutions aurreratuak
Hirugarren belaunaldiko erdieroaleak eskalatzen jarraitzen duen heinean, VETEK Semiconductor-ek hiru material konponbide osagarri eskaintzen ditu - CVD SiC estalitako grafitoa, Solid CVD SiC eta TaC estaldurak - SiC fabrikazio-ekipoen eskakizun termiko eta kimiko espezifikoetarako diseinatuta.

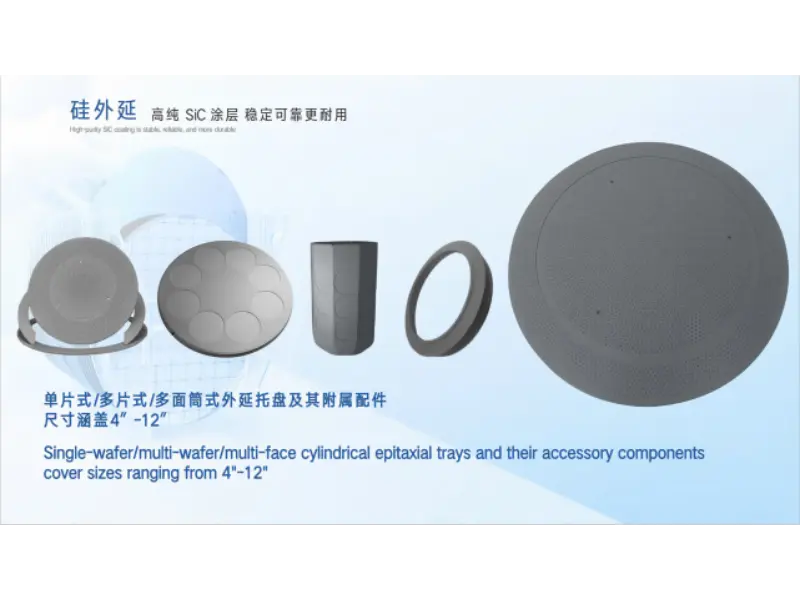

CVD SiC estalitako grafito osagaiak
VETEK-en CVD SiC estalitako grafito osagaiak SiC Epitaxi Susceptor, MOCVD Eramaile, Wafer Eramaile, Halfmoon Osagai eta Erdieroaleen Osagai Termikoetan erabiltzen dira.
• Garbitasun handiko SiC estaldura
• Uniformetasun termiko bikaina
• Tenperatura handiko egonkortasuna
• Korrosioarekiko erresistentzia handia
VETEK CVD SiC estalitako grafito osagaiak SiC epitaxia, MOCVD eta erdieroaleen aplikazio termikoetarako.

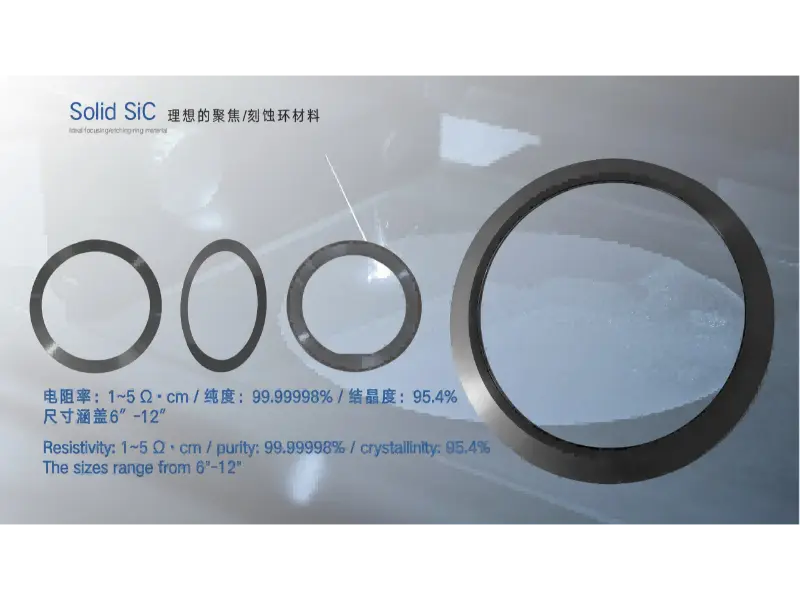

CVD SiC osagai solidoak
Grabaketa aurreratuetarako eta tenperatura altuko prozesuetarako, Solid CVD SiC-k materialaren errendimendu maila altuagoa eskaintzen du. Aplikazio tipikoen artean foku eraztunak, RTP/EPI osagaiak eta plasma prozesuko osagaiak daude.
• Egitura trinkoa, ez-porotsua
• Partikulen sorrera oso baxua
• Plasma-erresistentzia bikaina
• Bizitza luzea
CVD SiC foku eraztun solidoak eta plasmaEtch eta RTP/EPI aplikazio aurreratuetarako prozesu osagaiak.

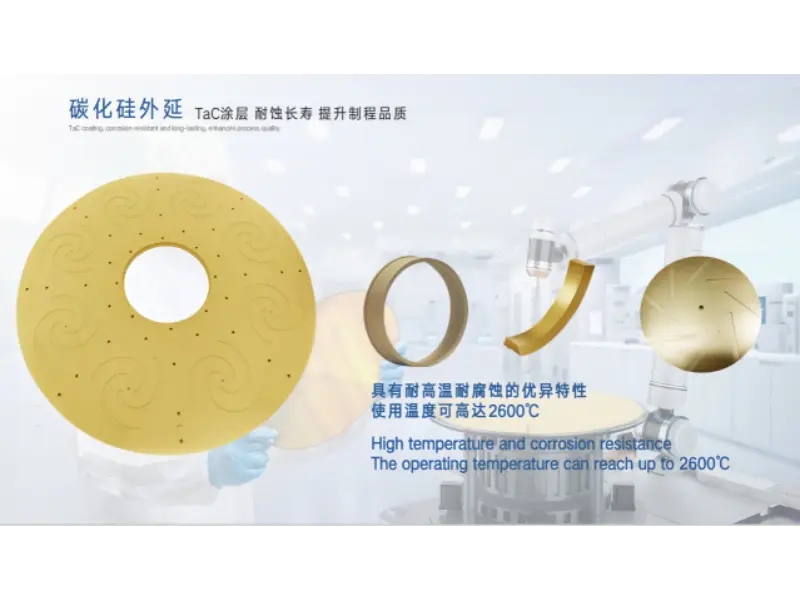

TaC estaldura soluzioak
SiC kristalen hazkuntza-tenperaturak gora egiten jarraitzen duten heinean, tantalio karburoa (TaC) estaldurak material garrantzitsua bihurtu dira ultra-altuko eremu termikoetarako. TaC-k tenperatura-egonkortasun handiagoa, oxidazio-erresistentzia bikaina eta egonkortasun kimiko bikaina eskaintzen ditu - SiC kristalen hazteko ekipoetarako, tenperatura altuko eremu termikoko osagaietarako eta hirugarren belaunaldiko erdieroaleen fabrikazio-inguruneetarako egokia.
TaC estalitako gune beroko osagaiak tenperatura ultra-altuko SiC kristalen hazkuntzarako diseinatuta daude.
Hiru produktu-lerro hauek batera, SiC fabrikazio-katean aurkitzen diren eskakizun termiko eta kimiko desberdinei erantzuten diete:
VETEK-en SiC materialaren hiru soluzioak Begirada batean
|
Irtenbidea |
Egokiena |
Funtsezko abantaila |
Osagai tipikoak |
|
CVD SiC estalitako grafitoa |
SiC/MOCVD/LED epitaxia, RTP/RTA |
Grafitoaren errendimendu termikoa SiC-ren korrosioarekiko erresistentzia konbinatzen du |
Susceptors, obleen eramaileak, erdiko osagaiak |
|
CVD SiC solidoa |
Grabaketa aurreratua, tenperatura altuko plasma-prozesuak |
Partikulen sorrera trinkoa, ez-porotsua eta oso baxua |
Foku-eraztunak, RTP/EPI osagaiak |
|
TaC estaldura |
SiC kristalen hazkundea, tenperatura ultra-altuko gune beroak |
Tenperaturaren egonkortasun handiena eta oxidazio erresistentzia |
Eremu beroko eta eremu termikoko osagaiak |
Maiz egiten diren galderak
1. Zein da SiC epitaxiaren eta SiC estalduraren artean?
SiC epitaxiak silizio karburozko geruza kristalino bat hazten du obleak eta gailu erdieroaleak egiteko. SiC estaldurak (CVD SiC) SiC geruza fin eta trinkoa jartzen du grafitoaren edo beste substratu batzuen gainean ekipoaren osagaiak berotik eta korrosiotik babesteko. Hainbat helburu betetzen dituzte fabrikazio kate berean.
2. Zergatik dago grafitoa SiCz estaltzen duena bere kabuz erabili beharrean?
Grafito biluziak eroankortasun termiko eta egonkortasun bikainak ditu, baina denboran zehar tenperatura altuetara eta H₂ eta HCl bezalako gasak jasaten direnean korroditzen eta partikulak sortzen ditu. CVD SiC estaldura trinkoak gogortasuna, erresistentzia kimikoa eta tenperatura altuko egonkortasuna gehitzen ditu grafitoaren errendimendu termikoa mantenduz.
3. Zertarako erabiltzen da Solid CVD SiC?
CVD SiC solidoa silizio karburo guztiz trinkoa eta ez-porotsua den materiala da, grabaketa aurreratuetan eta tenperatura altuko prozesuetan erabiltzen dena, foku-eraztunak, RTP/EPI osagaiak eta plasma-prozesuko piezak barne - partikula oso baxua eta bizitza luzea behar duten aplikazioak.
4. Zergatik behar ditu SiC kristalen hazkundeak TaC estaldurak?
SiC kristalen hazkuntza-prozesuek tenperatura altuagoetara bultzatzen duten heinean, gune beroko osagaiek oxidazioari aurre egiten dioten eta kimikoki egonkor mantentzen diren materialak behar dituzte muturreko beropean. TaC estaldurek grafitoa bakarrik baino tenperatura egonkortasun handiagoa eskaintzen dute, SiC kristal hazteko labeetarako eta tenperatura altuko eremu termikoko osagaietarako oso egokiak direlarik.
5. Zergatik mugitzen da industria 6 hazbeteko SiC ostiatik 8 hazbetekoetara?
Ostia handiagoek oble bakoitzeko trokel kopurua handitzen dute, eta horrek txip bakoitzeko fabrikazio kostua murrizten du eta eskalagarritasuna hobetzen du. Obleen fabrikatzaileak eta txirbilak 8 hazbeteko SiC substratuak eta obleak epitaxialak kualifikatzen ari dira, EV-en, energia berriztagarrien eta industria potentzia-elektronikaren eskaera gero eta handiagoa asetzeko.
Laburpena: SiC Manufacturing Prozesuen Gaitasun Lehiaketako Aroan sartu da
SiC industriaren definizio-galdera aldatu egin da: materiala komertzializatu daitekeen ala ez, eskalan zein eraginkor, garbi eta koherentziaz fabrikatu daitekeen.
2013an, industriaren galdera zentrala SiC komertzializatuko ote zen. Gaur egun, hamarkada bat baino gehiago geroago, galdera hori bihurtu da: nola fabrikatu daitezke SiC produktuak eraginkortasun handiagoarekin, akats gutxiagorekin eta egonkortasun handiagoarekin?
SiC industriak hedatzen jarraitzen duen heinean, obleen diametro handiagoak, epitaxia teknologia berritua eta fabrikazio ekipamendu optimizatuak industriaren garapenaren oinarrizko norabideak izaten jarraitzen dute. Aldi berean, purutasun handiko CVD SiC estaldurak, Solid CVD SiC eta TaC materialak erdieroaleen fabrikazioaren egonkortasuna bermatzeko funtsezko teknologiak bihurtzen ari dira.
VETEK Semiconductor material erdieroale aurreratuetan zentratuta jarraitzen du, SiC epitaxiarako, kristalen hazkunderako eta tenperatura altuko erdieroaleen fabrikaziorako material soluzio fidagarriak eskainiz, erdieroaleen industriaren hurrengo belaunaldiari lagunduz.
VETEK Semiconductor-i buruz
VETEK Semiconductor CVD SiC estalitako grafitoa, Solid CVD SiC eta TaC estaldura osagaiak SiC epitaxia, MOCVD, kristal hazkuntza eta tenperatura altuko erdieroale ekipoetarako diseinatu eta fabrikatzen ditu. Artikulu hau VETEK-en materialen ingeniaritza taldeak prestatu zuen, Semiconductor Today-ren industriako txostenak eta egungo SiC obleen merkatuaren analisian oinarrituta, eta VETEK-ek SiC fabrikazio-lerroetan osagaiak hornitzen dituen esperientzia zuzena islatzen du.
Aipatu iturriak: Semiconductor Today (2013 industriaren ezaugarria); GlobalWafers-en adierazpen publikoak (2023); Compound Semiconductor News (2024); Patsnap Eureka SiC obleen prezioaren azterketa (2025). VETEK produktuen zifrak eta ekipamenduaren zehaztapenak produktuaren barneko dokumentazioan oinarritzen dira.
