Aixtron G10 osagaiak: Errendimendu handiko SiC epitaxiarako funtsezko piezak

Silizio Karburoa (SiC) teknologiak oblea handiagoetara eta irteera handiagorantz mugitzen jarraitzen du. Horrek esan nahi du Aixtron G10 plataforma bezalako epitaxia sistema aurreratuak gero eta garrantzi handiagoa hartzen ari direla hirugarren belaunaldiko erdieroaleen fabrikazioan.

Erreaktore zaharragoekin alderatuta, Aixtron G10 sistemek eremu termikoen, gas-fluxuaren egonkortasunaren, partikulen kutsaduraren eta piezak zenbat irauten duten kontrol zorrotzagoa behar dute. Barne erreaktorearen osagai bakoitzak eragin zuzena du epitaxiaren hazkundearen kalitatean, obleen uniformetasunean eta ekoizpen-egonkortasunean.

Artikulu honek SiC epitaxi-sistemetan erabiltzen diren Aixtron G10 osagai nagusien berri ematen dizu. Zer egiten duten, zer material behar duten eta tenperatura altuko erdieroaleen prozesamenduan zergatik duten garrantzia azalduko dugu.

Zer dira Aixtron G10 osagaiak?

Aixtron G10 osagaiak SiC epitaxi-ganberaren barnean dauden barne-erreaktoreen funtsezko piezak dira. Elkarrekin, baldintza termikoak egonkor mantentzen laguntzen dute, gasaren banaketa optimizatzen, obleen biraketa onartzen dute eta kutsadura murrizten dute tenperatura altuko hazkunde epitaxialean.

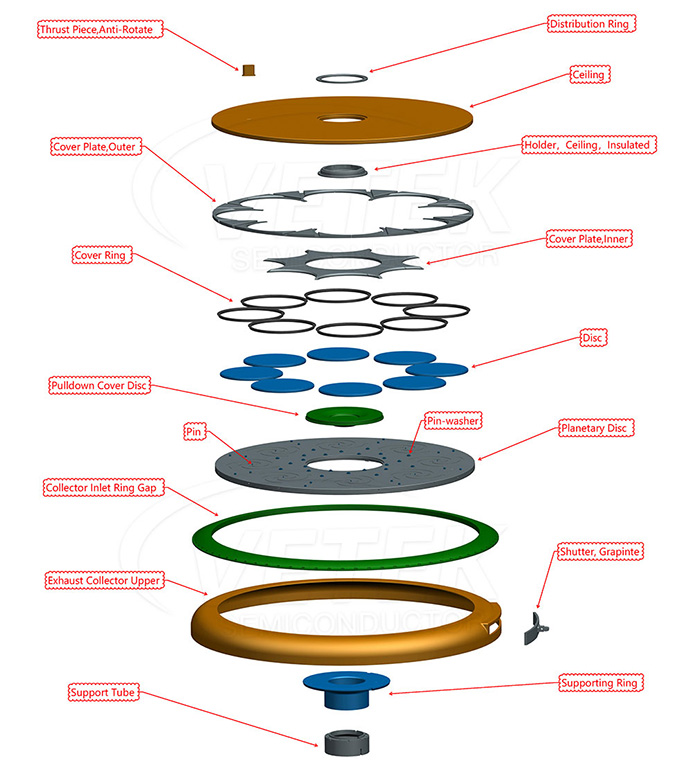

Aixtron G10 erreaktore batean aurkituko dituzun zati tipikoak hauek dira:

• Sabaia
• Banaketa Eraztuna
• Azaleko Eraztuna
• Estalkiak
• Disko planetarioa
• Pulldown Cover Diskoa
• Ihes Kolektorea
• Eraztun euskarria
• Euskarri Hodia
• Grafitozko pertsiana
• Pin eta Pin Garbigailuen Asanbladak

Pieza horietako gehienak etengabe ibiltzen dira 1500 °C-tik gorako tenperaturetan, silanoa eta hidrokarburoak bezalako prozesu korrosiboko gasen eraginpean dauden bitartean. Beraz, materialaren errendimendua guztiz kritikoa da.

Funtzio-arlo nagusiak Aixtron G10 erreaktorearen barnean

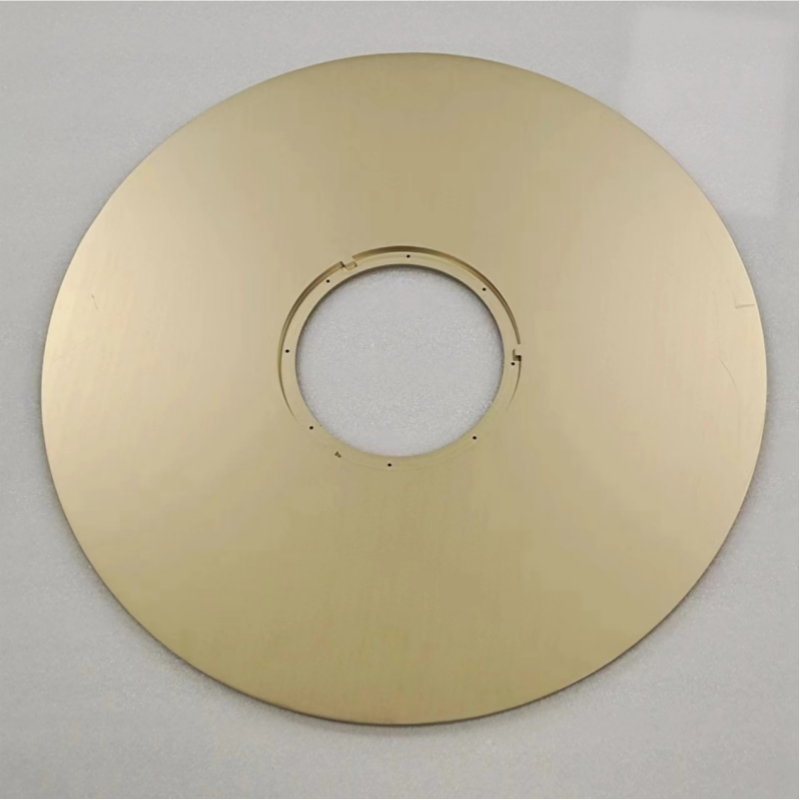

1. Sabaiaren osagaiak

Sabaia erreaktorearen eremu termikoaren zati nagusia da. Ganberaren tenperatura egonkorra mantentzen laguntzen du, gas-fluxua gidatzen du eta goiko erreaktoreen egiturak bero zuzenetik babesten ditu.

Sabaiko osagai onek izan behar dute:

• Egonkortasun termiko sendoa
• Partikula baxua sortzea
• Korrosioarekiko erresistentzia handia
• Estalduraren kalitate uniformea
• Epe luzerako dimentsio-egonkortasuna

CVD SiC estalitako grafitoa aukera arrunta da hemen, grafitoaren eroankortasun termikoa gehi silizio karburoaren erresistentzia kimikoa ematen dizulako.

2. Banaketa Eraztuna

Banaketa Eraztunak gas-fluxua kontrolatzen eta zuzentzen du ganbera barruan. Gasaren banaketa uniformea ​​lortzea ezinbestekoa da geruza epitaxialaren lodiera koherentea lortzeko.

Gas-fluxua ondo kontrolatzen ez bada, honako hauekin egin dezakezu topo:

• Lodieraren aldakuntza
• Dopinaren inkoherentziak
• Azaleko akatsak
• Obleen errendimendu txikiagoa

Horregatik, mekanizazio-zehaztasun handia eta estaldura uniformea ​​oso garrantzitsuak dira pieza honetarako.

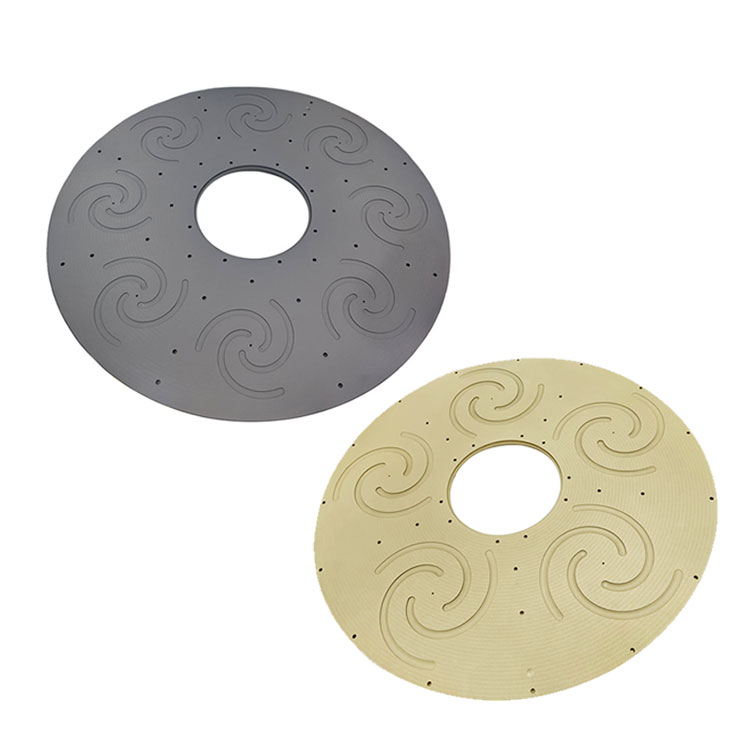

3. Disko planetarioen sistema

Disko planetarioa hazkuntza epitaxialean obleak biratzen dituena da. Biraketa leunak tenperaturaren uniformetasuna hobetzen du eta ostia guztiek antzeko gasaren esposizioa lortzen dutela ziurtatzen du.

Tamaina handiko SiC obleak ekoizteko, planeta sistemak mantendu behar du:

• Lautasun ona
• Deformazio termiko baxua
• Egiturazko erresistentzia handia
• Funtzionamendu egonkorra beroketa eta hozte errepikatuen bidez

Diskoa bera purutasun handiko grafitoz egina dago, CVD SiC estaldura aurreratuarekin.

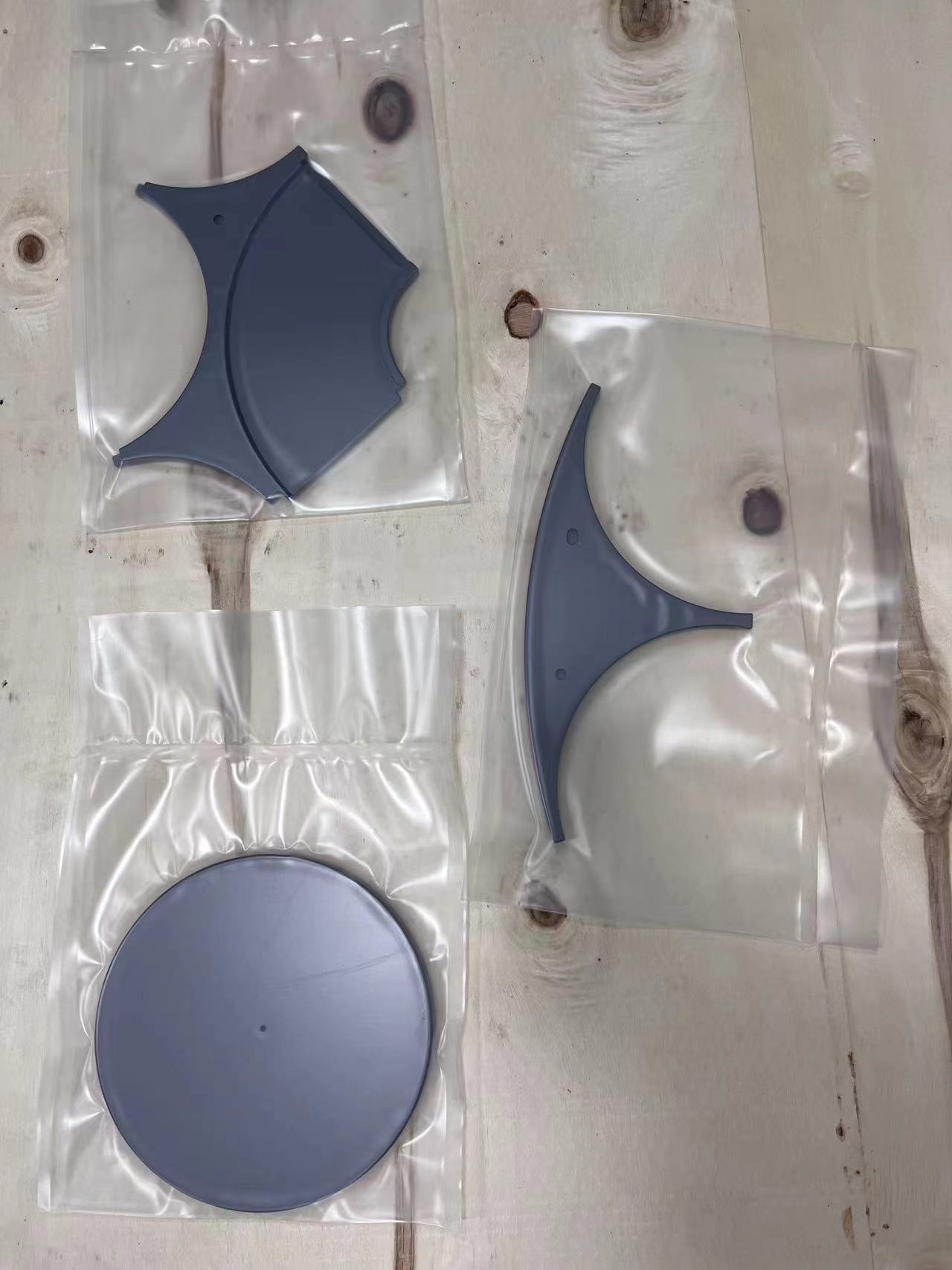

4. Estalki-eraztunak eta estalki-plakak

Estalki-eraztunek eta estalki-plakek erreaktore-eremu jakin batzuk babesten dituzte eta eremu termikoa egonkortzen laguntzen dute.

Zati hauek laguntzen dute:

• Murriztu nahi ez diren jalkitzeak
• Minimizatu partikulen kutsadura
• Babestu grafitozko egiturak
• Luzatu ganberaren iraupena

Ziklo termiko asko igarotzen direnez, estalduraren atxikimendu sendoa ezinbestekoa da.

5. Ihes-kolektore-sistema

Ihes-kolektoreak ihes-gasen fluxua kudeatzen du eta ganberaren presioa egonkor mantentzen laguntzen du.

Ihes-fluxu egonkorrak honako hauek eragiten ditu:

• Prozesuaren errepikakortasun hobea
• Ganbera-ingurune garbiagoa
• Partikula pilaketa gutxiago
• Mantentze-lanen arteko tarte luzeagoak

SiC epitaxia sistema aurreratuetan, ihesarekin lotutako piezak produktu kimiko erasokorrei eta estres termikoei aurre egin behar diete.

Zergatik da garrantzitsua Material-hautaketak SiC epitaxian?

SiC epitaxia ingurune gogorra da. Material konbentzionalak askotan arazoak izaten dituzte:

• Estaldura zuritu egiten da
• Grafitoaren higadura
• Pitzadura termikoa
• Partikulen sorrera
• Zerbitzu-bizitza laburra

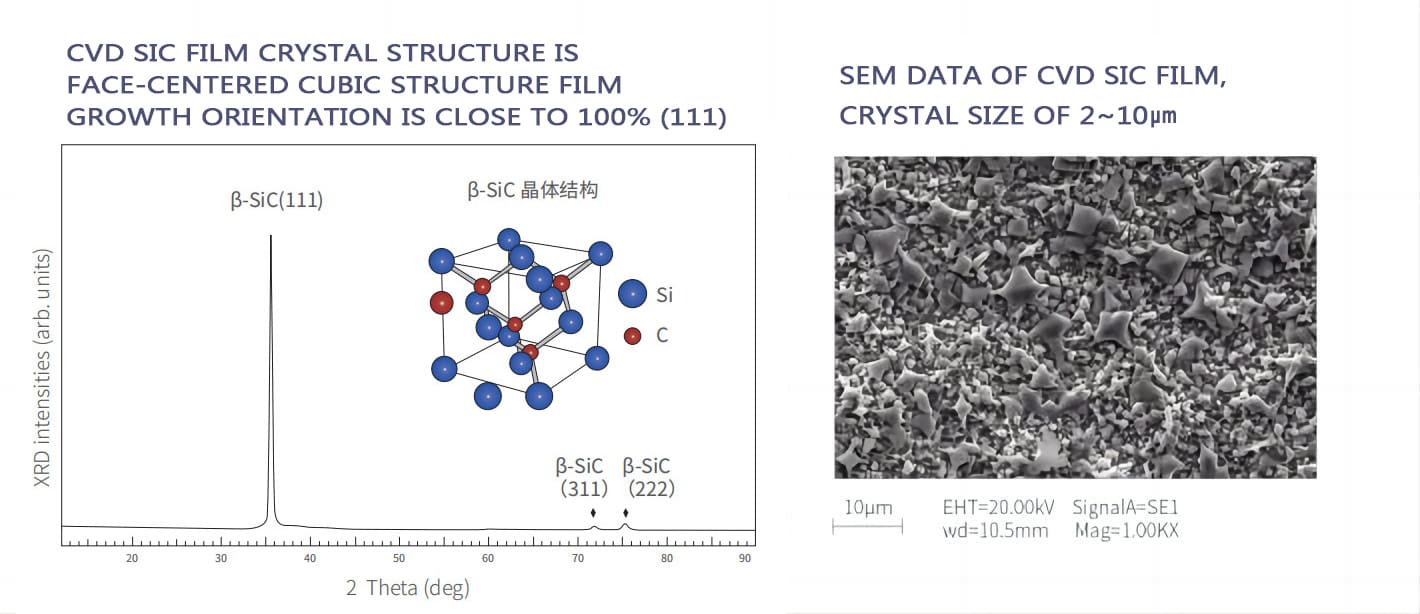

Arazo horiei aurre egiteko, erdieroale aurreratuek CVD SiC Coated Graphite bihurtzen ari dira. CVD SiC estaldurak ematen dizu:

• Erresistentzia kimiko bikaina
• Garbitasun handikoa
• Shock termikoen erresistentzia handia
• Kutsadura-arrisku txikia
• Funtzionamendu-bizitza luzea

Oraintxe bertan, goi-mailako SiC epitaxi erreaktoreen piezetarako gehien erabiltzen den materialetako bat da.

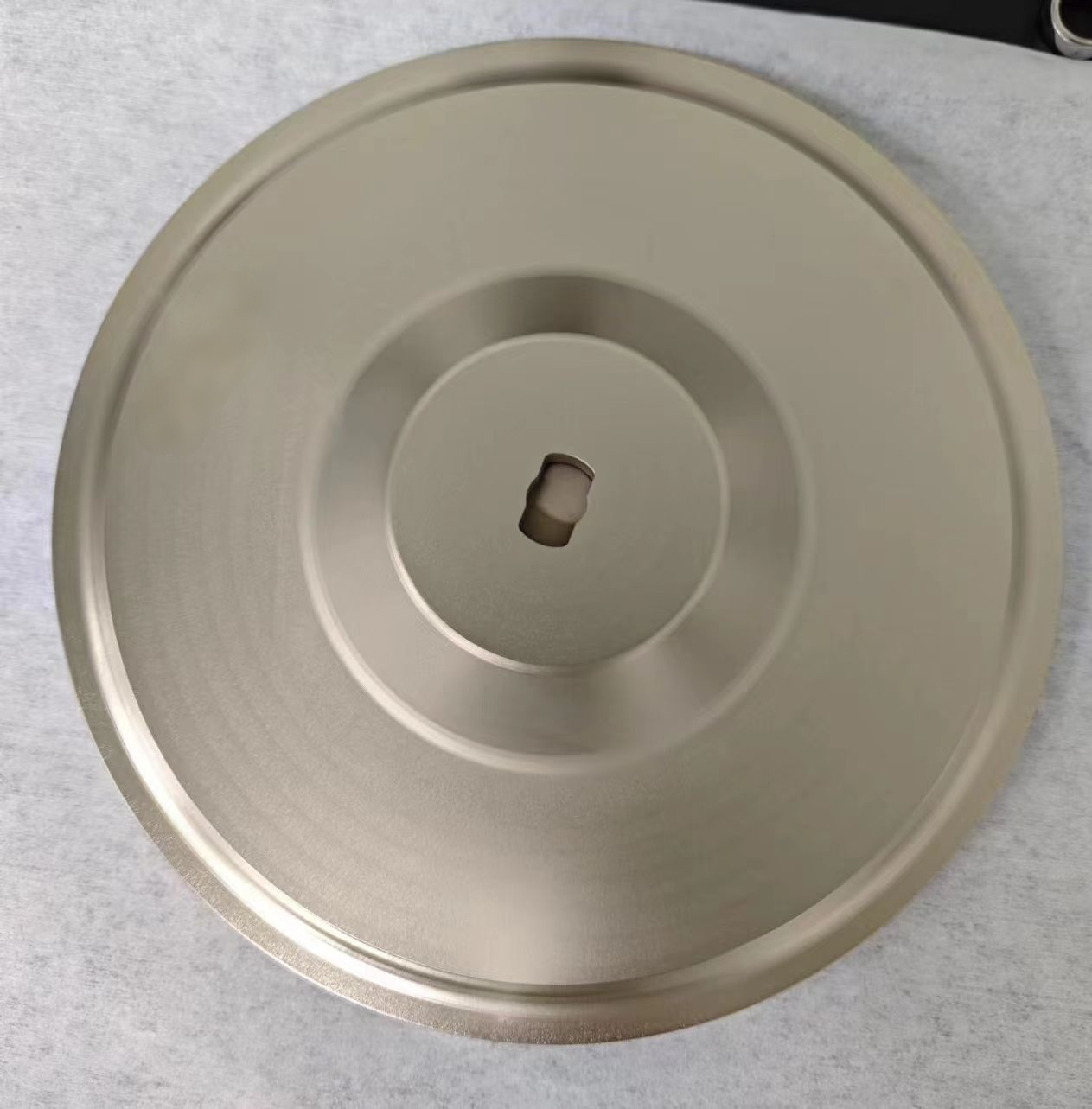

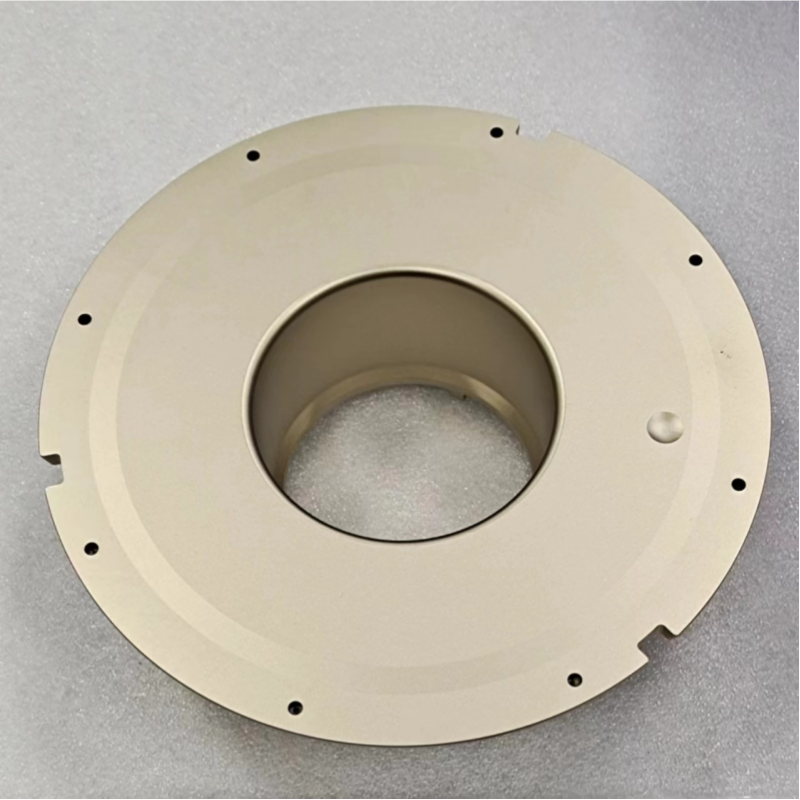

TaC (Tantalio Karburoa) estaldura tenperatura ultra-altuko aplikazioetarako hurrengo urrats gisa ari da sortzen. SiC estaldura konbentzionalekin alderatuta, TaC estaldurek honako hauek eskaintzen dituzte:

• Tenperatura altuko egonkortasun hobea
• Korrosioarekiko erresistentzia sendoagoa
• Partikulak sortzeko arrisku txikiagoa
• Funtzionamendu egonkorra 2000 °C-tik gora

TaC estaldurak bereziki itxaropentsuak dirudite oblea handiagoak eta tenperatura altuagoak erabiltzen dituzten etorkizuneko plataformentzat.

Aixtron G10 osagaien fabrikazio erronkak

Kalitate handiko Aixtron G10 osagaiak egiteak fabrikazio gaitasun aurreratuak behar ditu, besteak beste:

• Garbitasun handiko grafitoaren arazketa
• Doitasuneko CNC mekanizazioa
• Erdieroale-mailako estaldura-inguruneak
• CVD estaldura-teknologia uniformea
• Tamaina handiko osagaien prozesatzea
• Garbitasun zorrotza eta dimentsio-kontrola

Dimentsioetan edo estaldura-uniformitatean desbideratze txiki batek ere eragina izan dezake erreaktorearen egonkortasunean eta errendimendu epitaxialean.

VeTek Semiconductor-en Aixtron G10 osagaietarako gaitasuna

VeTek Semiconductor erdieroale mailako grafito eta estaldura teknologietan espezializatuta dago epitaxia aplikazio aurreratuetarako.

Honekin bateragarriak diren osagai pertsonalizatuak eskaintzen ditugu:

• Aixtron G10
• Aixtron G5
• SiC epitaxi-sistemak
• MOCVD erreaktoreak

Gure produktu sorta barne hartzen du:

• CVD SiC estalitako grafito osagaiak
• TaC estalduraren osagaiak
• Disko planetarioak
• Sabaiaren osagaiak
• Estaltzeko eraztunak
• Grafitozko eremu termikoko zatiak
• SiC osagai solidoak

Produktu hauek oso erabiliak dira SiC epitaxia, LED epitaxia eta erdieroaleen eremu termiko sistema aurreratuetan.

Ondorioa

SiC erdieroaleen fabrikazioak oble handiagoak eta produkzio-eraginkortasun handiagorantz bultzatzen duen heinean, Aixtron G10 Osagaiak gero eta garrantzitsuagoa dira erreaktoreen egonkortasunerako eta kalitate epitaxialerako.

Sabaiko egituretatik eta disko planetarioetatik gasa banatzeko eta ihes-sistemetaraino, osagai bakoitzak zuzenean eragiten die kudeaketa termikoari, kutsaduraren kontrolari eta obleen koherentziari.

Garbitasun handiko grafito-materialak, CVD SiC estaldura-teknologia aurreratua eta hurrengo belaunaldiko TaC estaldurak konbinatuz, erreaktoreen pieza modernoek SiC epitaxia ekoizpena egonkor eta eraginkorragoa izaten laguntzen dute etorkizuneko erdieroaleen industriarako.
