VETEK-AMAT Hollow Lift Pin soluzioa: purutasun handiko grafito-substratua CVD SiC estaldurarekin

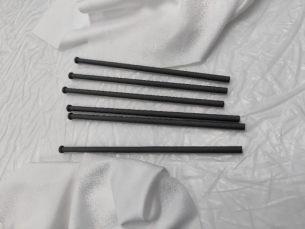

1. irudia: AMAT 0200-03201 Hollow Lift Pin produktu fisikoa (300 mm-ko silizio epitaxi sistemetarako)

Erdieroaleen obleak transferitzeko prozesuetan, altxatze-pin hutsak (Wafer Lift Pin) obleak eusteko eta transferitzeko zeregin kritikoak egiten ditu. Tenperatura handiko prozesu-inguruneetan, hala nola MOCVD eta hazkunde epitaxiala, igogailu-pinek aldi berean hainbat baldintza bete behar dituzte, besteak beste, purutasun handia, korrosioarekiko erresistentzia, shock termikoarekiko erresistentzia eta partikulen kutsadura txikia.

Gaur egun, merkatuan dauden igogailu nagusiek grafitozko substratua + CVD SiC estaldura irtenbidea hartzen dute. Hala ere, hornitzaile gehienen estaldura-teknologiak kanpoko gainazala bakarrik estal dezake —egitura hutsetarako,barruko horma benetan "inorren lur teknikoa" da.

I. Barne-horma-estaldurak aurrez aurre dituen hiru erronka nagusiak

1. Kontrolik gabeko deposizio-uniformetasuna

Egitura hutsek aspektu-erlazio handia dute. CVD gas erreaktiboak barruko zuloan uniformeki hedatzeko borroka egiten dute, barne-hormaren estalduraren lodiera porturatik barrualde sakonera gradiente batean murrizten delarik, tokiko eremuak agerian dauden eskualde hutsak erakusten ditu.

2. Lotura interfacialaren indar nahikoa

Barruko hormaren gainazal kurbatuak deposizio-prozesuaren parametroen optimizazio-espazioa mugatzen du. Estalduraren eta grafito-substratuaren arteko lotura-indarra zaila da kanpoko gainazalaren maila berera iristea, eta mikro-arraildurak edo zuritzeak erraz gerta daitezke ziklo termikoan.

3. Kontrolik gabeko barruko zuloen garbitasuna

Grafito-substratuaren egitura porotsua estaldurak guztiz zigilatzen ez badu, karbono-partikulak eta ezpurutasun metalikoak askatuko dira tenperatura altuetan. Ezpurutasunak askatzen direnean, zuzenean kolore-diferentzia eta partikulen akatsak eragiten dituzte obleen gainazalean, produkzio-errendimendua nabarmen murriztuz.

CVD estalduraren alorrean pilatutako bere espezializazio tekniko sakona baliatuz, VETEK-ek arrakastaz gainditu ditu CVD SiC estalduraren jalkitze uniformearen eta lotura interfacialaren erronkak egitura hutsen barneko horman - gas-fluxuaren eremuaren simulazio optimizaziotik deposizio-tenperatura-eremuaren kontrol zehatzera arte, barne-hormetako estaldura-prozesu soluzio osoa ezarriz, estaldura koherentea eta barneko lodiera, barneko lodiera eta sendotasuna bermatzen dituena. garbitasuna estandarrak betetzea.

Artikulu honek honako hauen azterketa sakona emango du: igogailu hutsen pin barruko hormaren estalduraren zailtasun teknikoak, barruko hormaren estalduraren uniformetasunak obleen errendimenduari nola eragiten dion eta prozesuen diseinutik kalitatearen kontrolera eta entregara arteko kontrol-nodo nagusiak.

II. Zer da AMAT Hollow Lift Pin bat?

AMAT altxatze-pin hutsa erdieroaleen prozesuko ekipoen barruan erabiltzen den obleak manipulatzeko doitasuneko osagaia da. Bere funtzio nagusia obleak altxatzea eta kokatzea da karga, deskarga eta sekuentziak prozesatu bitartean.

Igogailu solido konbentzionalak ez bezala, diseinu hutsak barne barrunbe bat du. Egitura honek materialaren bolumen orokorra eta masa termikoa murrizten ditu, behar den geometria mekanikoa mantenduz. Hala ere, erdieroaleen aplikazioetarako, altxatze-pin hutsak fabrikatzea askoz zorrotzagoa da ohiko osagai solidoak mekanizatzea baino. Barruko zein kanpoko gainazalen dimentsio-zehaztasuna zorrotz kontrolatu behar da, eta barruko eta kanpoko geometrien arteko kontzentrikotasuna bereziki kritikoa da. Hori dela eta, materiala aukeratzeko zein estaldura-prozesuak ezinbestekoak dira igogailuaren azken errendimendua lortzeko.

AMAT epitaxi-sistemetarako, VETEK Semiconductor-ek AMAT altxatze-pin hutsezko soluzio pertsonalizatuak eskaintzen ditu purutasun handiko grafitoko substratuetan eta CVD silizio karburo (SiC) estaldura trinkoetan oinarrituta. Egitura hutsak alferrikako material-masa murrizten laguntzen du obleak altxatzeko behar den egitura mekanikoa mantentzen duen bitartean; CVD silizio karburozko estaldurak garbitasun handia, erresistentzia kimikoa eta tenperatura altuko egonkortasuna eskaintzen ditu. VETEK-en AMAT 0200-03201 igogailua 300 mm-ko silizio epitaxia aplikazioetarako bereziki diseinatuta dago eta bezeroen marrazkien, neurrien eta prozesuen eskakizunen arabera fabrikatu daiteke.

III. VETEK-en AMAT Hollow Lift Pinaren egitura

VETEK gaur egun purutasun handiko grafitoa + CVD silizio karburoaren estaldura egituran zentratzen da AMAT igogailu hutsetarako pinetarako. Oinarrizko eraikuntza prozesua hau da:

Garbitasun handiko grafitoaren substratua → Doitasuneko CNC mekanizazioa → CVD siliziozko karburozko estaldura → Doitasun-ikuskapena

Grafitozko substratuak egiturazko oinarria eskaintzen du eta pareta meheen eta geometria hutsen doitasunez mekanizatzeko egokia da. VETEK normalean inportatutako erdieroale-mailako grafito-materialak erabiltzen ditu, SGL Carbon eta Toyo Tanso-ren materialak barne, bezeroen eskakizunen arabera. Ondoren, CVD silizio karburozko estaldura trinkoa grafitoaren gainazalean jartzen da erdieroale-mailako lan-azalera babesgarri bat osatzeko.

Zergatik aukeratu grafitoa substratu gisa?

Igogailu hutsetarako pinetarako, substratuaren materialak oreka bat lortu behar du mekanizazio, errendimendu termikoaren, egonkortasun mekanikoaren eta estaldura-prozesuaren bateragarritasunaren artean. Garbitasun handiko grafitoa bereziki egokia da ezaugarri hauek eskaintzen dituelako:

• Tenperatura altuko egonkortasun ona

• Dilatazio termiko baxua

• Eroankortasun termiko ona

• Dentsitate baxu samarra

• Mekanizazio bikaina geometria konplexuetarako

• CVD silizio-karburoaren estaldura-prozesuarekin bateragarria

Grafitoa erabiltzeak, gainera, zulo eta horma meheko egitura konplexuak zehaztasun handiz fabrikatzea ahalbidetzen du. VETEKek grafito erdieroaleen eta silizio karburoaren osagaietarako CNC mekanizaziorako doitasun gaitasunak ditu, dimentsio-kontrolerako eta gainazaleko kalitaterako optimizatutako mekanizazio-prozesuekin.

IV. CVD Silizio Karburozko Estaldura: Babes Geruza Kritikoa

CVD silizio-karburozko estaldura VETEK AMAT altxatze-pin hutsen ezaugarri garrantzitsuenetako bat da. Estaldura honek silizio karburozko gainazal trinko bat osatzen du grafitoaren substratuan, azpian dagoen grafitoa prozesu ingurunetik babesten laguntzen du.

CVD silizio-karburoaren estaldura estandarra VETEK osagaien lodiera gutxi gorabeherakoa da100±20 μm. Estalduraren garbitasuna gutxi gorabehera da6N/% 99,99995.

VETEK-en CVD silizio karburoaren gaitasun tekniko zabalagoek purutasun handiko estaldurak, estalduraren lodiera kontrolatua eta lodiera lodiera uniformetasuna dira. Datu teknikoek adierazten dute CVD silizio karburoaren estalduraren garbitasuna 6N-7N mailan dagoela. AMAT igogailu-pin proiektu zehatzetarako, estalduraren zehaztapenak bezeroen marrazkien eta prozesuen eskakizunen arabera doitu daitezke.

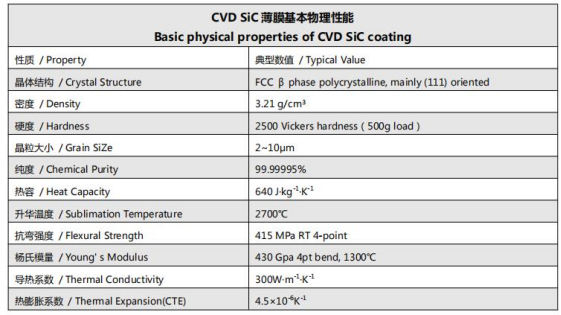

2. Irudia: CVD SiC estalduraren oinarrizko propietate fisikoak

Zergatik da garrantzitsua Barruko Horma-Estaldura?

AMAT altxatze-pin hutsen alderdi teknikorik zailenetako bat ez da kanpoko gainazala estaltzea soilik, egitura hutsaren barruko horman estaldura egonkor eta uniforme bat lortzea baizik.

Barruko gainazala zaila da CVD estaldura prozesuan sartzea. Kanpoko gainazalarekin alderatuta, barne geometriak erronka gehigarriak sartzen ditu gas-fluxuan, deposizio-uniformitatean, estalduraren lodieraren kontrolan eta prozesuen koherentzian. Hori dela eta, barruko hormetako estalduraren kalitatea hornitzaileen artean bereizgarri garrantzitsu bat bihur daiteke.

VETEK-ek eskarmentua du egitura hutsen CVD silizio-karburoaren estalduran eta enfasi berezia jartzen du barneko gainazalean. Ondo kontrolatutako barruko horma-estaldurak silizio-karburozko babes-geruza mantentzen laguntzen du egitura hutsean zehar, barneko grafitoa prozesu-ingurunean agerian utzi beharrean. Hau bereziki garrantzitsua da igogailu-pinak tenperatura altuko eta kimikoki erasokorrak diren erdieroaleen prozesu-ganberetan funtzionatzen duenean.

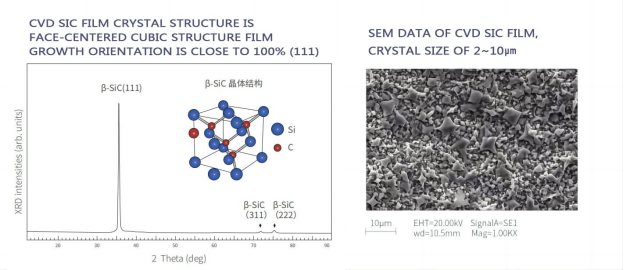

3. irudia: CVD silizio karburoaren estalduraren kristal-egitura mikroskopikoa

V. VETEK AMAT Hollow Lift Pinen abantaila nagusiak

Garbitasun handiko material sistema:Garbitasun handiko grafitoaren eta purutasun handiko CVD silizio karburoaren konbinazioa kutsadura kontrola funtsezkoa den erdieroaleen inguruneetarako diseinatuta dago. Hautatutako zehaztapenaren arabera, CVD silizio karburoaren estalduraren garbitasuna 6N da.

100±20 μm-ko silizio-karburozko estaldura estandarra:VETEK-en estalduraren lodiera estandarra 100±20 μm ingurukoa da, erdieroaleen prozesuko osagaientzako estalduraren lodiera praktikoa eskaintzen duena, bezeroen eskakizunen arabera pertsonalizatzea eskuragarri dagoen bitartean.

Barruko hormak estaltzeko gaitasun bikaina:Osagai hutsetarako, barruko hormaren estaldura fabrikazio-prozesuaren zati zailenetako bat da. VETEK-ek estaldura-prozesuak garatu ditu, igogailu zuloen barruko horman kalitate handiko estaldura lortzeko gai diren estaldura-prozesuak, gas-fluxuaren eremuaren simulaziotik tenperatura-eremuaren kontrolara arte, estalduraren lodiera koherentea eta lotura sendoa bermatuz.

Tenperatura handiko egonkortasuna:Bi grafitozko substratua eta CVD silizio karburozko estaldura egokiak dira tenperatura altuko erdieroaleen prozesu inguruneetarako. CVD silizio karburoaren geruzak eraso kimikoen eta gainazalaren degradazioaren aurkako babes gehigarria eskaintzen du. VETEK-en CVD silizio karburozko filmaren datuek eroankortasun termiko handia, hedapen termiko baxua eta 2700 °C inguruko sublimazio-tenperatura ageri dira, materiala tenperatura altuko aplikazio zorrotzetarako egokia dela adierazten du.

Erresistentzia kimikoa eta korrosioa:CVD silizio karburoaren gainazal trinkoak grafito hutsak baino korrosioarekiko erresistentzia hobea eskaintzen du eta prozesuko gas oldarkorrak eta garbiketa kimikoko inguruneak jasan ditzake. Honek substratuaren degradazioa murrizten laguntzen du eta osagaien gainazal egonkorrago bat mantentzen du prozesu errepikatuen zikloetan.

Doitasunezko mekanizazioa eta pertsonalizazioa:Igogailu hutsak kanpoko diametroa, barne diametroa, hormaren lodiera, luzera eta kontzentrikotasuna kontrolatu behar ditu. VETEK-ek CNC doitasuneko mekanizazioa CVD estaldura-prozesuekin konbinatzen du erdieroale konplexuen osagaiak bezeroen marrazkien arabera fabrikatzeko. Igogailuak honela fabrikatu daitezke:

• Bezeroen marrazkiak

• Lagin osagaiak

• Dimentsio-zehaztapenak

• Beharrezko estalduraren lodiera

• Beharrezko grafito-maila

• Prozesuaren eskakizun espezifikoak

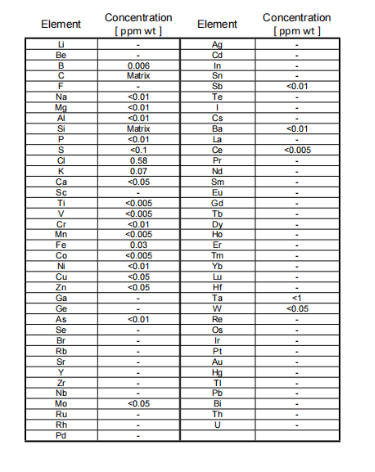

4. Irudia: CVD silizio-karburoaren estaldura GDMS purutasun-probaren txostena

VI. Aplikazio tipikoak

Silizio epitaxia:Igogailuak epitaxia ekipoetan obleak jasotzeko, kokatzeko eta transferitzeko erabiltzen dira. VETEK-en lehendik dagoen AMAT 0200-03201 produktua 300 mm-ko siliziozko epitaxia aplikazioetarako bereziki kokatuta dago.

Ostia maneiatzeko sistemak:Igogailuak zehaztasun handiko obleak manipulatzeko osagai gisa balio dezake tenperatura altuko egonkortasuna, dimentsioko zehaztasuna eta kutsadura kontrola behar duten aplikazioetarako. Gorputz tubular hutsa duten obleak altxatzeko pinek tokiko bero-galera modu eraginkorrean murrizten dute, eta, horrela, tenperatura altuko prozesuetan obleen atzealdean normalean ikusten diren pin-markak murrizten dituzte (hazkuntza epitaxiala edo erretiroa, esaterako). Igogailuaren gorputzaren barnean barrunbe hutsa eratzeak masa termikoa murrizten du eta obleen tenperaturaren uniformetasuna hobetzen du.

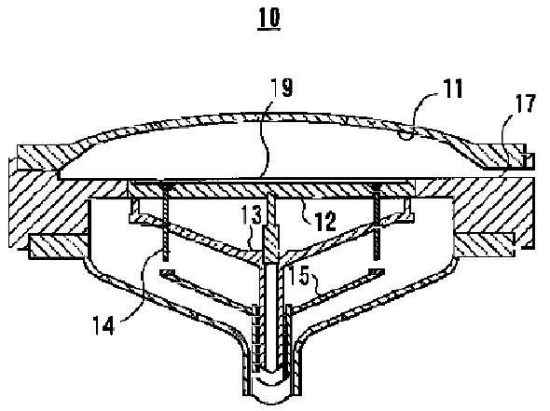

5. Irudia: Igogailu hutsak masa termikoa murrizten duen eta obleen tenperaturaren uniformetasuna hobetzen duen printzipioaren eskema

Erdieroaleen prozesuko ekipoak:Bezeroen marrazkietan eta laginetan oinarrituta, antzeko grafito + CVD silizio karburo osagaiak erdieroaleen beste ekipamendu plataformetarako garatu daitezke. VETEKen erdieroaleen produktuen zorroak silizio epitaxia, silizio karburoaren epitaxia, MOCVD, RTP/RTA, akuafortea eta beste prozesu erdieroale batzuk hartzen ditu.



VII. Fabrikazio-prozesua: gako-kontrol-nodoak Prozesuaren diseinutik Kalitate-kontrolera eta entregara arte

AMAT altxatze-pin hutsak ekoizteak hainbat urrats kritiko hartzen ditu, eta horietako bakoitzak zuzenean eragiten du azken produktuaren fidagarritasunari eta obleen etekinari:

1. Grafitozko materialaren hautaketa— Hautatu purutasun handiko grafito-maila egokia (SGL Carbon edo Toyo Tanso, etab.), bezeroaren dimentsio, errendimendu termiko eta purutasun-baldintzen arabera.

2. Doitasuneko CNC mekanizazioa— Mekanizatu grafitozko hutsunea behar den geometria hutsean. Arreta berezia ematen zaio barne-diametroari, kanpoko diametroari, hormaren lodierari, luzerari eta kontzentrikotasunari.

3. Azalera prestatzea— Mekanizatutako grafitoaren osagaiak garbiketa eta gainazala prestatzen du CVD estalduraren aurretik.

4. CVD silizio-karburozko estaldura— Jarri CVD silizio karburozko geruza trinko bat grafitozko substratuan. Estalduraren lodiera estandarra 100±20 μm-koa da gutxi gorabehera, 6N-ko estaldura-garbitasuna hautatutako zehaztapenaren arabera.

5. Barne gainazaleko estaldura (urrats tekniko kritikoa)— Igogailu hutsetarako pinetarako, barruko horma arretaz prozesatzen da silizio karburozko estaldura egonkorra lortzeko. Gas-fluxuaren eremuaren simulazioaren optimizazioaren eta deposizio-tenperatura-eremuaren kontrola zehatzaren bidez, estalduraren lodiera koherentea portutik zuloaren barrualde sakonera, lotura irmoa eta barruko zundarien garbitasuna betetzen dituzten estandarrak bermatzen dira.

6. Ikuskapena — Amaitutako osagaiak bidalketa baino lehen dimentsioko zehaztasuna, estaldura-egoera eta bezeroak zehaztutako beste eskakizun batzuk ikuskatzen dituzte.

VETEK-en ekoizpen-gaitasunak arazketa, CNC mekanizazioa, CVD estaldura eta ikuskapena biltzen ditu, erdieroaleen karbonoan oinarritutako osagaien fabrikazio kate integratua eskainiz.

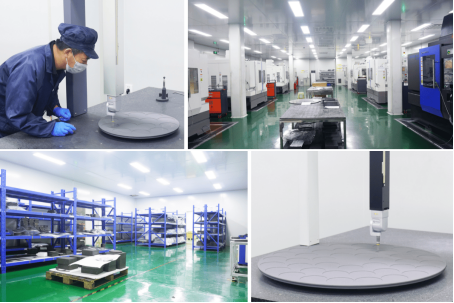

6. Irudia: VETEK material erdieroaleen produkzioa eta doitasun mekanizatuaren oinarria

VIII. Laginaren Epea

AMAT zulo-jasogailu pertsonalizatuen laginen epe arrunta 20 egunekoa da gutxi gorabehera. Benetako entrega-epea alda daiteke marrazkiaren konplexutasunaren, materialaren aukeraketaren, estaldura-baldintzen, kantitatearen eta ikuskapen-baldintzen arabera. Errepikatu eskaerak edo dagoeneko sailkatutako produktuetarako, produkzio-egutegiak banan-banan negozia daitezke bezeroen aurreikuspenen eta beharrezko entrega-daten arabera.

7. Irudia: VETEK AMAT zulo igogailuaren produktuen ontziratzea



IX. Zergatik aukeratu VETEK-en AMAT Hollow Lift Pinak?

VETEK-ek grafitozko materialaren kontratazioa, doitasuneko mekanizazioa, CVD silizio karburoaren estaldura eta osagai erdieroaleen fabrikazioa integratzen ditu ekoizpen prozesu integratuan. Gaitasun nagusiak honako hauek dira:

• Garbitasun handiko grafitoaren substratua (SGL Carbon / Toyo Tanso, etab.)

• CVD silizio karburo estaldura garbitasuna 6N

• Estalduraren lodiera estandarra 100±20 μm

• Egitura hutsen mekanizazioa

• Barneko horma CVD silizio karburozko estaldura (nukleoa bereizteko gaitasuna)

• Doitasuneko CNC mekanizazioa

• AMAT-ekin bateragarriak diren obleak jasotzeko pin soluzioak

• Laginaren denbora-tartea 20 egun gutxi gorabehera

VETEK-ek CVD ekipamenduen garapenaren, CVD prozesuen garapenaren, CNC doitasuneko mekanizazioaren eta arazketako kate tekniko osoa hartzen du, I+G zentro dedikatuek eta material erdieroaleek ekoizteko instalazioek lagunduta.

X. Maiz egiten diren galderak (FAQ)

1.G.: Zein da VETEK AMAT igogailu hutsen CVD silizio-karburoaren estalduraren lodiera estandarra?

Estalduraren lodiera estandarra 100±20 μm da gutxi gorabehera. Lodiera espezifikoa bezeroen marrazkien eta prozesuen eskakizunen arabera egokitu daiteke.

Q2: Zer garbitasun maila lor dezake CVD silizio karburozko estaldurak?

Hautatutako zehaztapenaren arabera, estalduraren garbitasuna 6N ingurukoa da (% 99,99995). VETEK-en CVD silizio-karburoaren plataformak 6N-7N mailan funtzionatzen du.

3.G.: Zergatik da garrantzitsua barruko hormako estaldura igogailu hutsetarako?

Barne geometria zaila da uniformeki estaltzea. Kalitate handiko barruko hormako silizio-karburoaren estaldurak grafito-substratua tenperatura altuko eta kimikoki aktiboak diren prozesu-inguruneetara eragozten du eta epe luzerako fidagarritasuna lortzeko funtsezko bereizketa-faktorea da. Barruko hormako estalduraren uniformetasuna barruko zuloen garbitasunarekin eta obleen etekinarekin zuzenean lotuta dago.

Q4: VETEK-ek fabrikatu al dezake nire OEM marrazkien edo laginen arabera?

Bai. VETEK-ek bezeroen marrazkien, OEM pieza-zenbakien (adibidez, AMAT 0200-03201), lagin-osagaien, dimentsio-zehaztapenen, beharrezko grafito-mailaren eta estaldura-baldintzen arabera fabrikatu ditzake.

Q5: Zein da laginaren denbora-tarte arrunta?

Laginaren epe arrunta 20 egunekoa da gutxi gorabehera. Benetako entrega marrazkiaren konplexutasunaren, materialaren aukeraketaren, estalduraren eskakizunen, kantitatearen eta ikuskapen-beharren araberakoa da.

XI. Laburpena

AMAT altxatze-pin hutsa osagai erdieroale txiki samarra den arren, bere fabrikazio-eskakizunak oso urrun daude. Horma meheko geometriak, kontzentrikotasun-eskakizun zorrotzak, tenperatura altuko funtzionamendua, kutsadura-kontrola eta barruko gainazaleko estalduraren konbinazioak erdieroaleen prozesuko osagai espezializatu bihurtzen dute.

VETEK-en egungo irtenbideak purutasun handiko grafitoa hartzen du CVD silizio karburoaren estaldurarekin, grafitoaren mekanizazio eta ezaugarri termikoak CVD silizio karburoaren purutasun handiko, erresistentzia kimiko eta tenperatura altuko egonkortasunarekin konbinatuz. 100±20 μm-ko estalduraren lodiera estandarrarekin, 6N arteko purutasuna, SGL eta Toyo Tanso grafitozko materialen aukerekin eta barruko horma-estaldurarako gaitasunarekin, VETEK-ek AMAT zulo-altxatzeko pin irtenbide pertsonalizatuak eskain ditzake erdieroaleen obleak maneiatzeko eta silizio epitaxia aplikazioetarako.

Hornitzaile alternatiboak bilatzen dituzten bezeroentzatAMAT 0200-03201 oblea jasotzeko pin hutsak,edosilizio-karburoa estalitako grafito erdieroalearen beste osagai batzuk,VETEK-ek marrazkiak edo laginak ebalua ditzake eta fabrikazio-soluzio pertsonalizatuak eskain ditzake.
