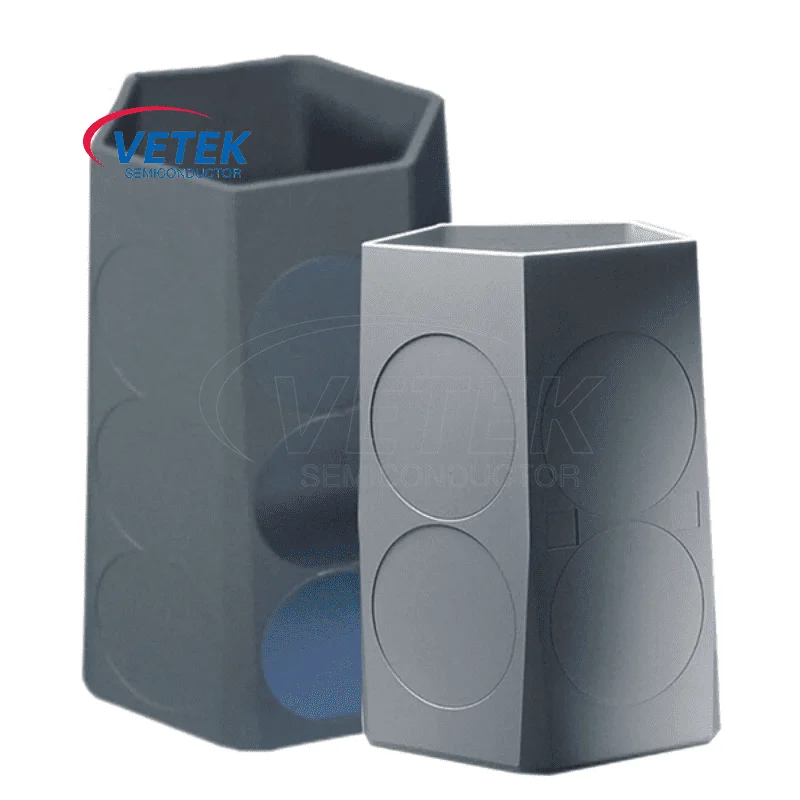

CVD sic estalitako upel suszeptorea

Vetek erdieroalearen CVD Sic estalitako upelaren susmoa erdieroaleen fabrikazioan prozesu epituxialetarako egokitzen da eta produktuaren kalitatea eta errendimendua hobetzeko aukera ezin hobea da. SIC estalduraren grafito-grafiko honek grafito egitura sendoa hartzen du eta CVD prozesuaren bidez SIC geruza batez estalita dago, eta horrek eroankortasun termiko bikaina, korrosioarekiko erresistentzia eta tenperatura altuko erresistentzia bikaina du eta, modu eraginkorrean aurre egin dezakeen hazkunde epituxialean zehar ingurune gogorrari aurre egiteko.

Produktuen materiala eta egitura

CVD Sic Barrel Suscard-ek silizio karburoa (SIC) estaldurako euskarri osagaia da, batez ere, grafito matrize baten azalean, batez ere substratuak (SI, SIC, GAN wafers) eramateko erabiltzen dena, CVD / MOCVD ekipamenduetan.

Barrelen egitura maiz erabiltzen da zenbait ogiak aldi berean prozesatzeko aldi berean prozesatzeko, geruza epituxialen hazkuntzaren eraginkortasuna hobetzeko, aire-banaketa eta eremu termikoko uniformetasuna optimizatuz. Diseinuak kontuan hartu beharko du gasaren fluxuaren eta tenperatura gradientearen kontrola.

Core funtzioak eta parametro teknikoak

Egonkortasun termikoa: Egiturazko egonkortasuna mantentzea beharrezkoa da 1200 ºC-ko tenperatura altuko ingurunean deformazio edo estres termikoko pitzadurak saihesteko.

Inertzia kimikoa: SIC estaldurak gas korrosiboen higadurari aurre egin behar dio (adibidez H₂, HCl) eta hondakin organiko metalikoak.

Uniformetasun termikoa: tenperatura banatzeko desbideratzea% 1 barruan kontrolatu behar da epitaxial geruzaren lodiera eta dopin uniformetasuna bermatzeko.

Estaldura baldintzak teknikoak

Dentsitatea: grafito matrizea erabat estaltzea, matrize korrosioa ekiditeko gasaren barneratzea saihesteko.

Bonuaren indarra: tenperatura handiko ziklo proba gainditu behar da, zuritu estaldura saihesteko.

Materialak eta fabrikazio prozesuak

Estaldura materiala hautatzea

3C-SIC (β-SIC): hedapen termiko koefizientea grafitotik gertu dagoelako (4,5 × 10⁻⁶ / ℃), estaldura material nagusia bihurtu da, eroankortasun termiko handia eta shock termikoarekiko erresistentzia.

Alternatiba: TAC estaldurak sedimentuko kutsadura murriztu dezake, baina prozesua konplexua eta garestia da.

Estaldura prestatzeko metodoa

Vapor Kimikoen Gordailua (CVD): SIC grafito gainazaletan gasaren erreakzioaren arabera gordetzen duen teknika nagusi bat. Estaldura trinkoa da eta biziki lotzen da, baina denbora asko behar du eta gas toxikoen tratamendua behar du (Sih₄ adibidez).

EXPARCEDING METODOA: Prozesua erraza da, baina estaldura uniformetasuna eskasa da, eta ondorengo tratamendua behar da dentsitatea hobetzeko.

Merkatuaren egoera eta lokalizazio aurrerapena

Nazioarteko monopolioa

Holandako Xycard, Alemaniako SGL, Japoniako Toyo Carbon eta beste enpresek kuota globalaren% 90 baino gehiago okupatzen dute, merkatu handiko merkatua.

Etxeko aurrerapen teknologikoa

Semixlab estaldura teknologian nazioarteko estandarren bat egin du eta teknologia berriak garatu ditu estaldurak erortzea eragozteko.

Grafito materialean, lankidetza sakona dugu SGL, Toyo eta abar.

Aplikazio kasu tipikoa

Gan Epitarxo hazkundea

Eraman Sapphire substratua MOCVD ekipamenduetan LED eta RF gailuen Gan Film-en (Hemt, esaterako) NH₃ eta TMGA atmosferak 12.

SIC energia gailua

SIC Substratu erosoa, EPITAXIAL HAZKUNTZA SIC geruza, mosfektuak eta SBD bezalako tentsio altuko gailuak fabrikatzeko, 500 ziklo baino gehiagoko bizitza baino gehiago behar da.

CVD SIC estalduraren filmaren datuak kristal egitura:

CVD SIC estalduraren oinarrizko propietate fisikoak:

Erdieroalea da CVD sic estalitako upel sascolatzaile dendak:
