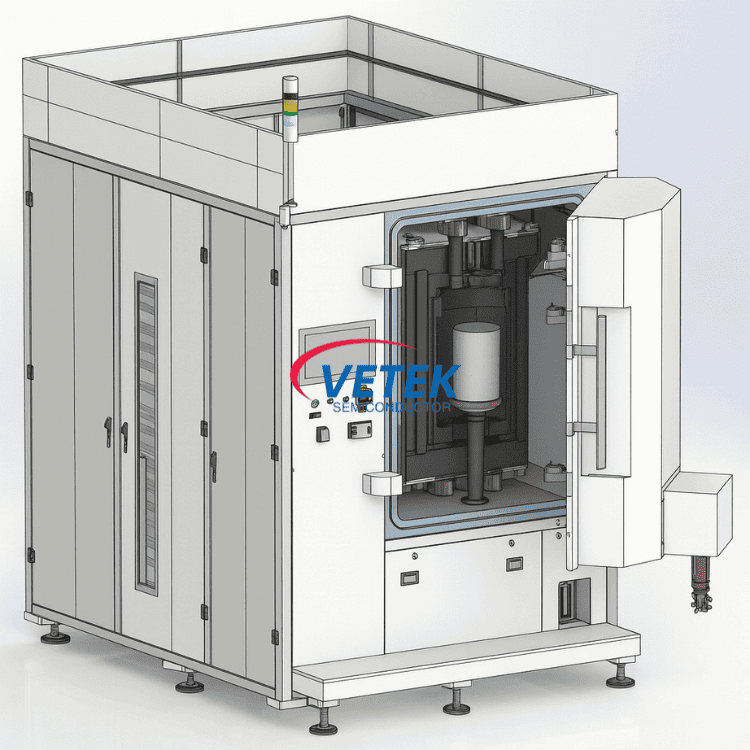

Tamaina handiko erresistentzia berotzeko SiC kristal hazteko labea
  • Tamaina handiko erresistentzia berotzeko SiC kristal hazteko labeaTamaina handiko erresistentzia berotzeko SiC kristal hazteko labea

Tamaina handiko erresistentzia berotzeko SiC kristal hazteko labea

Silizio karburoaren kristalaren hazkundea errendimendu handiko erdieroaleen gailuen fabrikazioan oinarrizko prozesu bat da. Kristal hazteko ekipoen egonkortasuna, zehaztasuna eta bateragarritasunak zuzenean zehazten du silizio karburoko lingoteen kalitatea eta etekina. Lurrun Garraio Fisikoaren (PVT) teknologiaren ezaugarrietan oinarrituta, Veteksemi-k erresistentzia berotzeko labe bat garatu du siliziozko karburozko kristalen hazkuntzarako, 6 hazbeteko, 8 hazbeteko eta 12 hazbeteko siliziozko karburozko kristalen hazkuntza egonkorra ahalbidetuz, material eroale, erdi isolatzaile eta N motako sistemekin bateragarritasun osoz. Tenperaturaren, presioaren eta potentziaren kontrol zehatzaren bidez, modu eraginkorrean murrizten ditu kristalen akatsak, hala nola EPD (Etch Pit Density) eta BPD (Basal Plane Dislocation), energia-kontsumo txikia eta diseinu trinkoa dituen bitartean, eskala handiko ekoizpen industrialaren estandar altuak betetzeko.
Bidali kontsulta
Produktuaren Deskribapena

Parametro Teknikoak

Parametroa
 Zehaztapena
Hazkunde Prozesua
 Lurrun-garraio fisikoa (PVT)
Berotze metodoa
 Grafitoaren erresistentzia berogailua
Kristalaren neurri moldagarriak
 6 hazbete, 8 hazbete, 12 hazbete (aldagarria; ganbera ordezkatzeko denbora < 4 ordu)
Kristal mota bateragarriak
 Mota eroalea, erdi isolatzailea, N motakoa (serie osoa)
Funtzionamendu-tenperatura maximoa
 ≥2400℃
Azken hutsunea
 ≤9×10⁻⁵Pa (labe hotzean)
Presioaren igoera-tasa
 ≤1.0Pa/12h (labe hotza)
Crystal Growth Power
 34.0KW
Potentzia Kontrolaren Zehaztasuna
 ±% 0,15 (hazkuntza-baldintza egonkorretan)
Presio-kontrolaren zehaztasuna
 0,15Pa (hazkunde-etapa); fluktuazioa <±0.001 Torr (1.0Torr-an)
Kristalaren akatsen dentsitatea
 BPD < 381 ea/cm²; TED < 1054 ea/cm²
Kristalaren hazkunde-tasa
 0,2-0,3 mm/h
Kristalaren hazkundearen altuera
 30-40 mm
Neurri orokorrak (W×D×H)
 ≤1800mm×3300mm×2700mm


Oinarrizko Abantailak


 ● Tamaina osoko bateragarritasuna

6 hazbeteko, 8 hazbeteko eta 12 hazbeteko silizio karburozko kristalen hazkuntza egonkorra ahalbidetzen du, guztiz bateragarriak diren material eroale, erdi isolatzaile eta N motako sistemekin. Zehaztapen desberdinak dituzten produktuen ekoizpen-beharrak estaltzen ditu eta aplikazio-eszenatoki ezberdinetara egokitzen da.


● Prozesuaren egonkortasun sendoa

8 hazbeteko kristalek 4H politipo koherentzia bikaina dute, gainazaleko forma egonkorra eta errepikakortasun handia dute; 12 hazbeteko silizio karburozko kristalen hazkuntza teknologiak egiaztapena osatu du ekoizpen masiboaren bideragarritasun handiarekin.


● Kristalaren akatsen tasa baxua

Tenperatura, presioa eta potentziaren kontrol zehatzaren bidez, kristalen akatsak eraginkortasunez murrizten dira estandarrak betetzen dituzten adierazle nagusiekin: EPD=1435 ea/cm², BPD=381 ea/cm², TSD=0 ea/cm² eta TED=1054 ea/cm². Akats-adierazle guztiek kalitate handiko kristalen baldintzak betetzen dituzte, lingotearen etekina nabarmen hobetuz.


● Ustiapen-kostu kontrolagarriak

Antzeko produktuen artean energia-kontsumo txikiena du. Oinarrizko osagaiek (esaterako, isolamendu termikoko ezkutuak) 6-12 hilabeteko ordezkapen-ziklo luzea dute, operazio-kostu integralak murriztuz.


● Plug and Play erosotasuna

Ekipamenduaren ezaugarrietan oinarritutako errezeta eta prozesu-pakete pertsonalizatuak, epe luzeko eta lote anitzeko ekoizpenaren bidez egiaztatuak, instalazioaren ondoren berehalako ekoizpena ahalbidetuz.


● Segurtasuna eta fidagarritasuna

Arkuaren aurkako txinpartaren diseinu berezi bat hartzen du segurtasun-arrisku potentzialak kentzeko; denbora errealeko monitorizazio eta abisu goiztiarreko funtzioek arrisku operatiboak modu proaktiboan saihesten dituzte.


● Hutsaren errendimendu bikaina

Hutsaren eta presioaren igoera tasaren azken adierazleek nazioartean liderrak gainditzen dituzte, kristalak hazteko ingurune garbia bermatuz.


● Eragiketa eta Mantentze Adimentsua

HMI interfaze intuitibo bat dauka, datuen grabaketa integralarekin konbinatuta, urruneko kontrolatzeko aukerako funtzioak onartzen ditu ekoizpenaren kudeaketa eraginkor eta erosoa izateko.


Core Performancearen bistaratzea


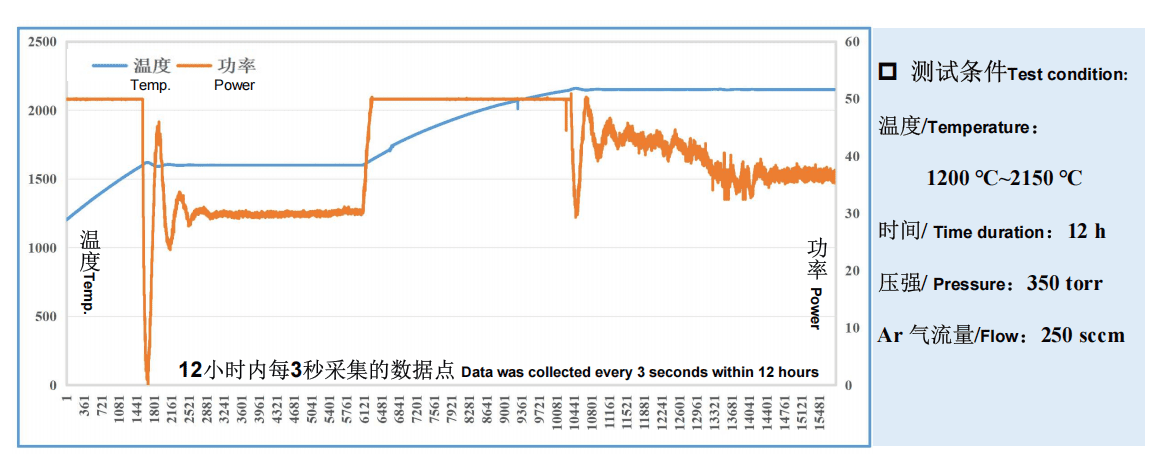

Tenperatura Kontrolaren Zehaztasun Kurba

Temperature Control Accuracy Curve

Tenperatura kontrolatzeko kristalen hazkuntza-labearen zehaztasuna ≤ ± 0,3 °C; Tenperatura-kurbaren ikuspegi orokorra

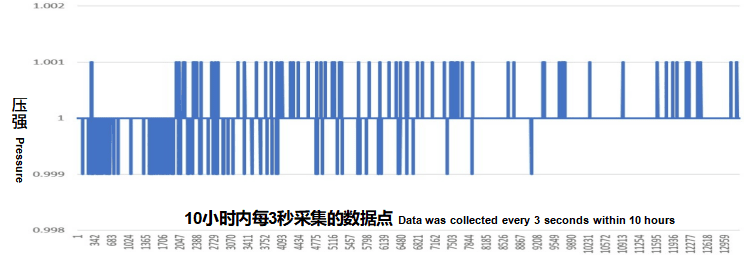

Presio-kontrolaren zehaztasun grafikoa


Pressure Control Accuracy Graph

Kristalaren hazkuntza-labearen presio-kontrolaren zehaztasuna: 1.0 Torr, Presio-kontrolaren zehaztasuna: 0.001 Torr

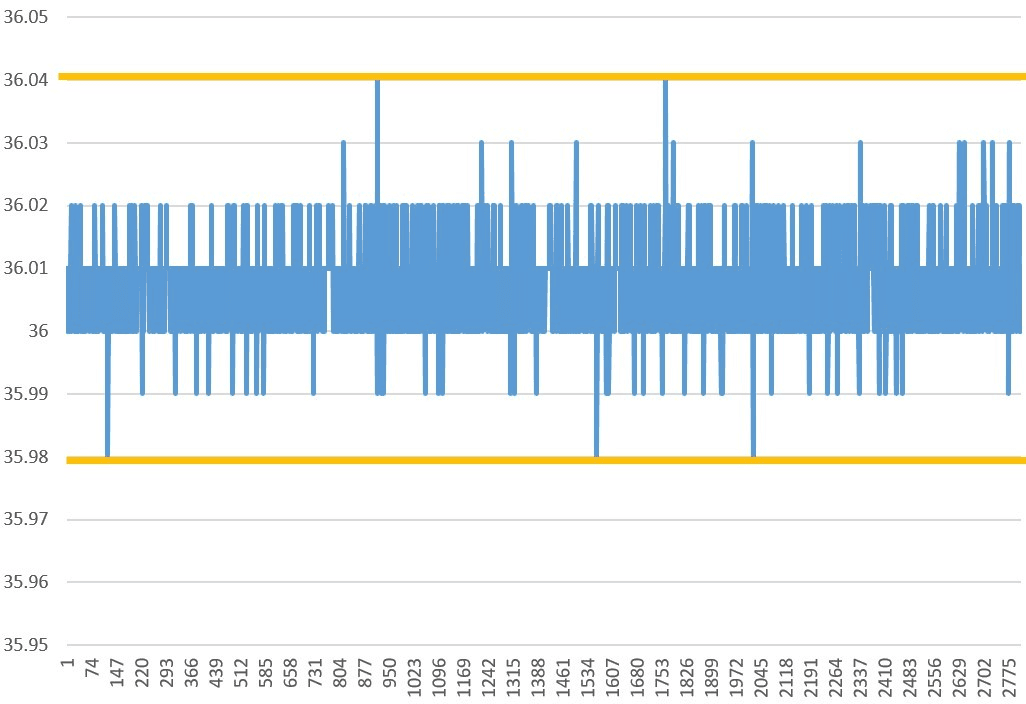

Potentzia-egonkortasunaren zehaztasuna


Labe/loteen arteko egonkortasuna eta koherentzia: potentziaren egonkortasun-zehaztasuna

Power Stability Precision

Kristalaren hazkunde-egoeraren arabera, potentzia-kontrolaren zehaztasuna kristalen hazkunde egonkorrean % ± 0,15ekoa da.
