CVD SiC estaldura: prozesua, abantailak eta aplikazioak

Zer da CVD SiC estaldura?
Erdieroaleen ekipoen barruan osagaiak nola babesten diren aztertzen baduzu, ohiko ikuspegi bat CVD prozesu batek osatutako SiC estaldura erabiltzea da.

Termino sinpleetan, silizio karburozko geruza mehe bat sortzen da zuzenean grafitoa edo zeramikazko osagaien gainazalean. Geruza honek hesi gisa jokatzen du, beraz, oinarrizko materiala ez da bero, gas erreaktibo edo plasmaren eraginpean jartzen.

Benetako erabileran, axola duena estaldurak denboran zehar nola jokatzen duen da. Esaterako, egonkor mantentzen den beroketa-ziklo errepikatuen ondoren, edo ingurune korrosiboetan degradatzen hasten den.

Hor erabiltzen dira maiz CVD SiC estaldurak: hobeto eutsi ohi dute baldintza konbinatu hauetan.

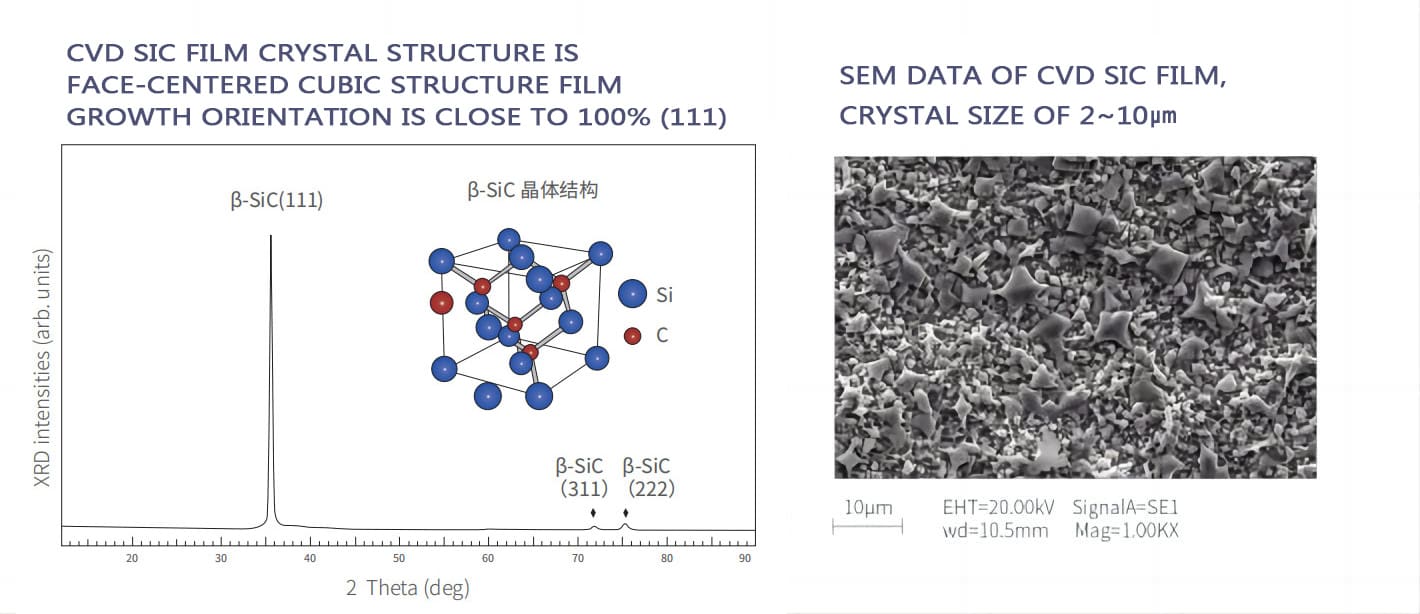

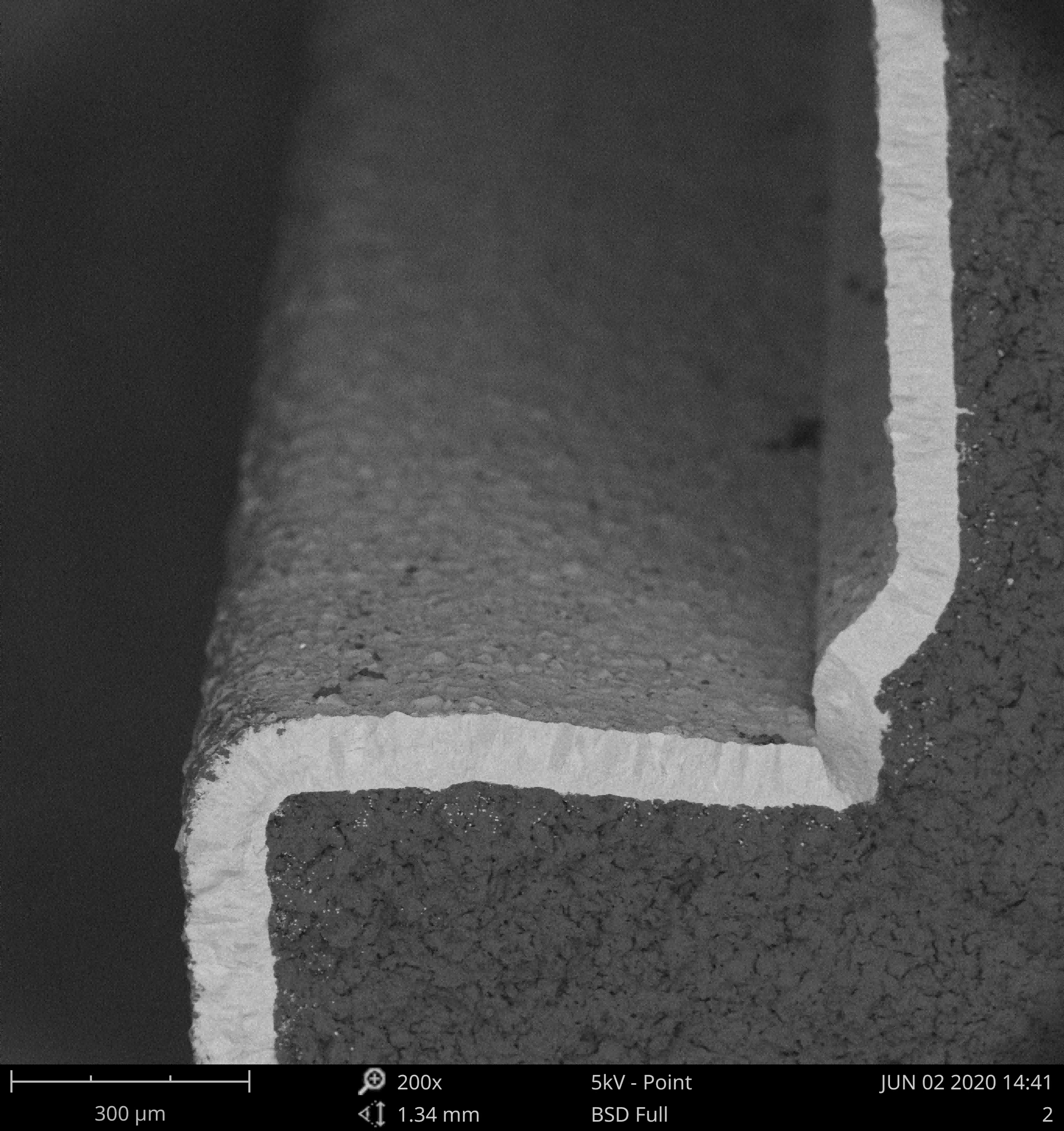

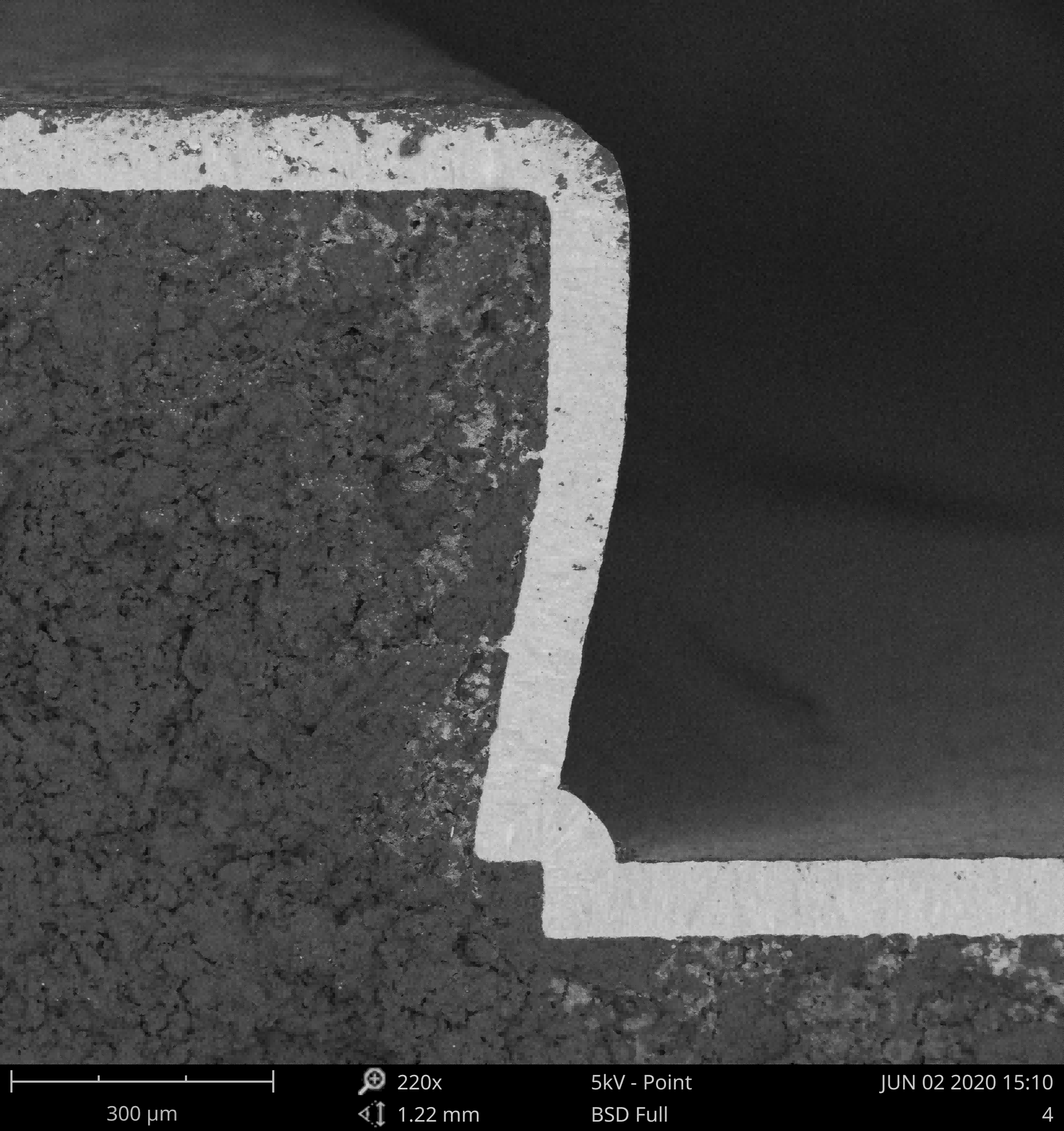

Loteen arteko estalduraren lodieraren uniformetasuna 10um-tan kontrolatzen da

• Substratua prestatzea:Normalean, garbitu eta gainazal tratatu den grafito edo zeramikazko zati batekin hasten da. Urrats honek dirudiena baino garrantzi handiagoa du, itsaskortasuna gainazaleko egoeraren araberakoa baita.
• Gasaren sarrera:Erreaktorean MTS eta hidrogenoa bezalako aitzindariak sartzen dira. Ratio zehatza konfigurazioaren arabera alda daiteke.
• Deposizio erreakzioa:Tenperatura altuetan (normalean 1000-1400 °C inguruan), gasak gainazaletik gertu erreakzionatzen hasten dira, erreakzioa aurrera egin ahala silizio karburoa eratuz.
• Hazkundearen kontrola:Estalduraren lodiera eta egitura tenperaturak, presioak eta gas-fluxuaren eragina dute. Praktikan, hauek egonkor mantentzea funtsezkoa da geruza uniforme bat lortzeko.
• Hoztea eta ikuskatzea:Jarri ondoren, piezak modu kontrolatuan hozten dira eta, ondoren, estaldura berdina eta behar bezala lotuta dagoela egiaztatzen da.



CVD SiC estalduraren funtsezko abantailak
Aplikazio gehienetan, CVD SiC estaldura ez da ezaugarri bakar batengatik aukeratzen, baizik eta orokorrean nola funtzionatzen duen.

• Tenperatura handiko erresistentzia:Beroketa errepikakorrean nahiko egonkorra izaten jarraitzen du, epitaxia eta labe prozesuetan erabilgarria dena.
• Korrosioarekiko Erresistentzia:Kloroa eta fluorra bezalako gas erreaktiboak nahiko ondo maneiatzen ditu beste material askorekin alderatuta.
• Partikula baxua sortzea:Gainazala trinkoa denez, partikula gutxiago ekoizteko joera du, eta horrek kutsadura sentikorrak diren prozesuetan laguntzen du.
• Iraunkortasun mekanikoa:Estaldura nahiko gogorra da, beraz, higadurari aurre egiten dio manipulazioan eta epe luzean erabiltzean.
• Prozesuaren egonkortasuna:Estaldura-kalitate koherentearekin, ekipamenduak denboran zehar aurreikuspen handiagoz funtzionatzen du.



• Erdieroaleen ekipamendua:Suszeptoreetan, obleen garraiatzaileetan, prozesu-hodietan eta ganberaren osagaietan erabiltzen da.
• Epitaxia (SiC / GaN / LED):Ingurune egonkorra eta garbia eskaintzen du kalitate handiko filma hazteko.

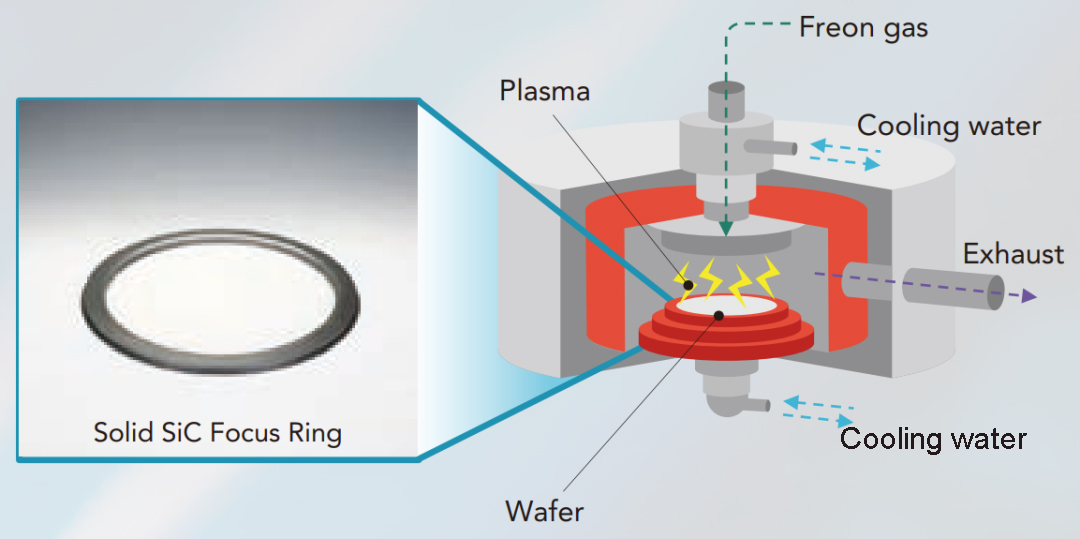

• Plasma prozesatzeko sistemak:PECVD, ICP eta RIE sistemetako osagaiak plasma higaduratik babesten ditu.
• Tenperatura handiko labeak:Iraunkortasuna bermatzen du difusio eta oxidazio prozesuetan.
• Aplikazio industrial aurreratuak:Aeroespazialetan eta tenperatura altuko beste sistema batzuetan ere aplikatzen da.

Industriaren ikuspegia
Erdieroaleen prozesuek eboluzionatzen jarraitzen duten heinean, ekipoen barruan erabiltzen diren materialen itxaropenak gero eta handiagoak dira.

Ekoizpen-ingurune errealetan, estalduraren garbitasuna, dentsitatea, atxikimendua eta epe luzerako egonkortasuna bezalako faktoreek zuzenean eragiten dute erremintaren errendimenduan eta mantentze-maiztasunean. Aldaera txikiek ere errendimendu galera edo osagaien bizitza laburragoa ekar dezakete.

Hori da azken urteotan CVD SiC estaldurak ohikoagoak bihurtu diren arrazoietako bat. Beroa, gas erreaktiboak eta plasma aldi berean dauden ingurune mistoetan hobeto eutsi ohi dute.

Horretan lanean ari diren hornitzaile ugari ikusiko dituzu, VeTek Semiconductor barne, batez ere prozesuen egonkortasuna hobetzen eta estalduraren errendimendua exekuzio luzeagoetan aurreikusteko.



Ondorioa
Gaur egun non erabiltzen den aztertzen baduzu, CVD SiC estaldura erdieroale eta tenperatura altuko konfigurazio askotan nahiko aukera estandarra da dagoeneko.

Errekurtsoa nahiko erraza da:

• Beroa ondo maneiatzen du azkarregi degradatu gabe
• Ez du erraz erreakzionatzen prozesu agresiboko gasekin
• Kutsadura kontrolpean mantentzen laguntzen du
• Eta kasu gehienetan, estaldura alternatibo askok baino gehiago irauten du

Noski, ez da material perfektua, baina aplikazio askotarako —batez ere epitaxia eta plasmarekin lotutako prozesuetarako— aukera praktikoa eta frogatua da.

Prozesuaren baldintzak estutzen jarraitzen duten heinean, litekeena da SiC estaldurak bezalako materialek trakzioa irabazten jarraitzea, errendimenduaren eta fidagarritasunaren arteko oreka ona eskaintzen dutelako.
