Fab errendimendua maximizatzea: zergatik CVD Solid SiC da ganbera kritikoen piezen azken aukera

Erdieroaleen fabrikazio aurreratuan, industriak "Graphite + SiC Coating" konfigurazioen errendimenduaren azken tanta guztiak kendu ditu. Urteetan funtzionatu zuen, baina 3nm-ra eta haratago bultzatzen dugun heinean, substratuaren eta ezkutuaren arteko interfaze zahar hori buruhauste izugarria bihurtzen ari da. CTE desegokia jada ez da arazo teoriko bat bakarrik; etekinaren hiltzailea da, desagertuko ez diren mikro-arrailak eragiten dituena.

Horregatik CVD Solid SiC monolitikorako aldaketa joera bat baino gehiago da; behar mekanikoa da. Gainazaleko tratamendu soil batetik lurretik hazitako egiturazko material oso batera pasatzen ari gara.

1. Core Prozesua: Garraztasun handiko CVD Solid SiC sintetizatzea

CVD Solid SiC lingote hutsa egitea beste piztia bat da, deposizio estandarrekin alderatuta. Metiltriclorosilanarekin (MTS) hasten da, baina magia denboran zehar erreakzioaren egonkortasunean gertatzen da.

• Lurrun-fasea ontziratu arte:Silizio eta karbono atomoak beta-SiC sare trinko batean lotzen diren 1200 °C + puntu gozo hori jotzen ari gara.
• Denbora faktorea:100μm-ko estaldura bizkor batek ez bezala, zati solido batek hazkuntza iraunkor eta etengabeko egunak (batzuetan asteak) behar ditu. Ezin duzu fisika presarik.

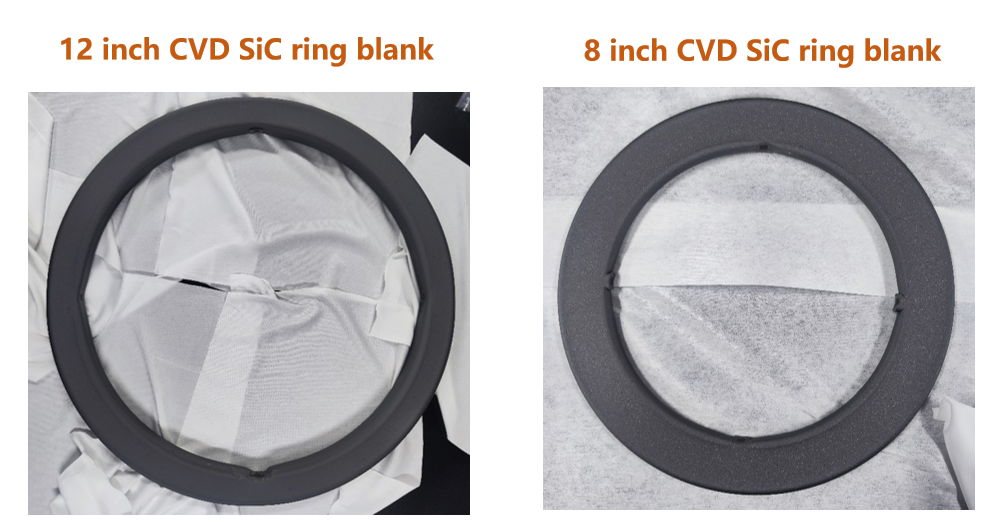

• Doitasun Ingeniaritza:Hazkundea amaitutakoan, substratua kentzen da CVD Solid SiC lingote hutsa lortzeko. Gero, lingote honek diamante-erremintaren mekanizazioa egiten du tolerantzia handiko piezak ekoizteko, hala nola CVD Solid SiC Focus Rings.

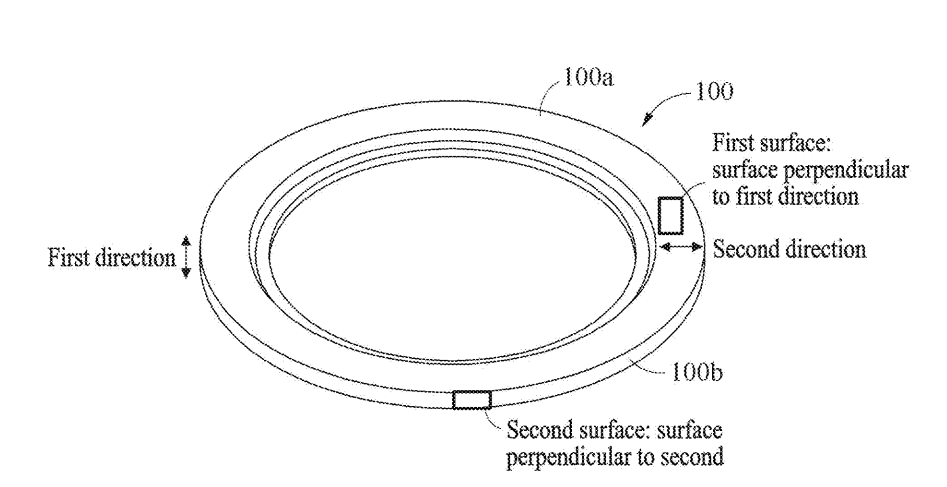

Egitura-diagrama:Irudian azaltzen den bezala, CVD Solid SiC osagaiak fabrikatzeak orientazio geometrikoaren erabateko kontrola eskatzen du. Deposizio-parametroak optimizatuz, materialak propietate fisiko oso koherenteak dituela ziurtatzen dugu dimentsio guztietan (Lehen eta Bigarren norabideetan). Egitura-egonkortasun honek piezak mekanizatu ondoren aparteko lautasuna eta gainazaleko perpendikulartasuna mantentzen dituela bermatzen du, 8 hazbeteko eta 12 hazbeteko bolumen handiko fabrikazio-lerroen perdoi zorrotzak ezin hobeto betez.

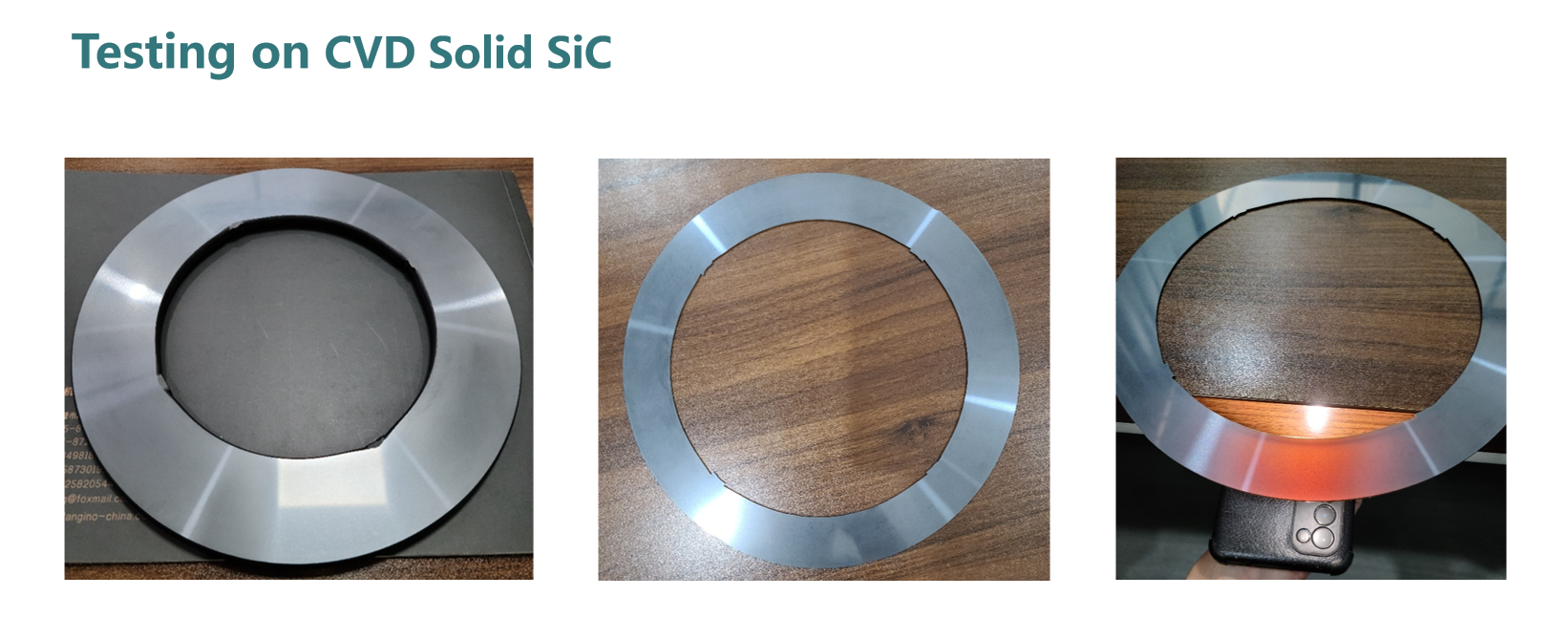

2. Zergatik aukeratu CVD Solid SiC?

Sintered SiC edo estaldura tradizionalekin alderatuta, CVD Solid SiC-k abantaila paregabeak eskaintzen ditu:

• Garbitasun oso altua (5N-7N):Hau gas-faseko prozesua denez, ez dago sinterizazio-laguntzarik edo aglutinatzaile metalikorik. Lokatzailerik ez izateak esan nahi du ioi metalikoen migraziorik ez izatea atearen oxidoan.

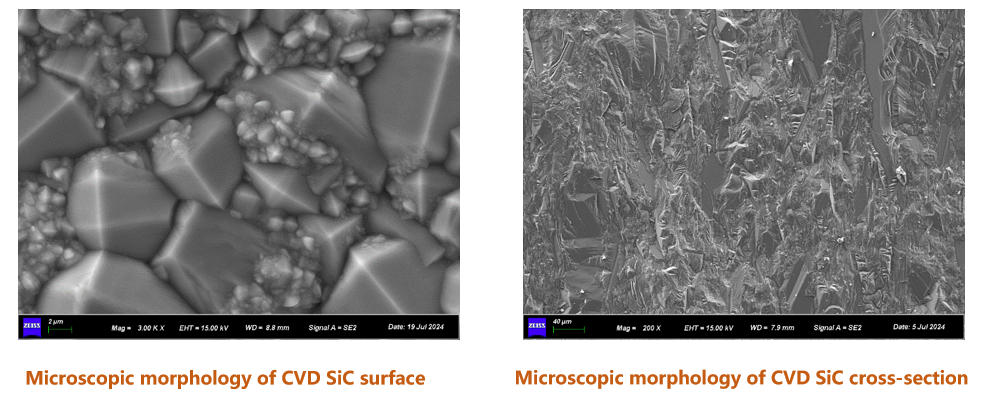

• Ia dentsitate teorikoa:CVD prozesuak ia zero porositate duen materiala sortzen du (% 0,1). Muturreko dentsitate honek CVD Solid SiC erresistentea egiten du plasma higadurari, eta nabarmen murrizten du partikulen sorrera grabaketa prozesuan.

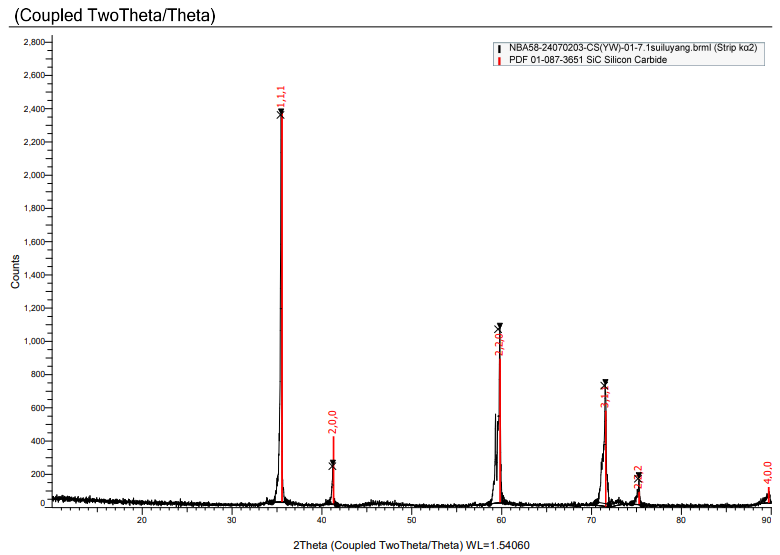

• Estres termikoa kentzea:Beta-SiC fase bakarreko pieza monolitikoa izanik, materialak ziklo termiko azkarrean estaldura delaminatzeko edo "zuritu" egiteko arriskua ezabatzen du, Garbiketen arteko Batez besteko Denbora (MTBC) nabarmen luzatuz.

3. Aplikazio-eremu nagusiak

Garbitasun handiko CVD Solid SiC materialak ezinbestekoak dira estres handiko inguruneetarako:

• Plasma-grabaketa:Goi-mailako CVD Solid SiC foku-eraztunek eta gas-dutxa-buruek erresistentzia handiagoa eskaintzen diete CF4/O2 plasmei.
• Hazkunde epitaxiala (EPI):Suszeptoreentzako errendimendu handiko alternatiba gisa, banaketa termiko uniformea ​​eskainiz.
• Prozesamendu termiko azkarra (RTP):Obleen uniformetasuna bermatzea eta muturreko tenperatura-arrapaletan kutsadura saihestea.

4.Ondorioa

CVD Solid SiC prozesuak hasierako fabrikazio-atalase handiagoa dakarren arren, inbertsioaren itzulera integrala (ROI) argia da. Kontsumigarri kritikoen bizitza nabarmen luzatuz eta obleen hondarraren tasak murriztuz, CVD Solid SiC-k fabrikatzaileak ahalbidetzen ditu epe luzerako kostuen murrizketa eta eraginkortasun-irabaziak lortzeko.
