TaC estaldurak nola hobetzen duen SiC kristalaren hazkundea PVT aplikazioetan

TaC estaldurak nola hobetzen duen SiC kristalaren hazkundea PVT aplikazioetan

Silizio karburoa (SiC) gaur egun ibilgailu elektrikoen tren elektrikoetan, energia berriztagarrien bihurgailuetan eta maiztasun handiko potentzia-moduluetan ikusitako aurrerapenaren zati handi bat babesten du. Fabrikazio-ekonomia eta gailuen errendimendua SiC kristalen dimentsioak handitzea, loteen errendimendua areagotzea eta akatsen populazioa ezabatzea datza. Helburu hauek betetzeak prozesuko errezeta finak baino gehiago eskatzen du. Eremu termikoko materialen osotasuna eta iraupena erabakigarriak bihurtzen dira, batez ere Lurrun Garraio Fisikoaren (PVT) labeen barruko baldintza oldarkorrak kontuan hartuta.

Grafitozko piezen gainazaleko ingeniaritza aukeren artean, Tantalio Karburoaren (TaC) Lurrun Kimikoen Deposizioak (CVD) trakzio neurgarria lortu du. Estaldura honek ez du substratua soilik babesten; aktiboki aldatzen ditu zerbitzurik gogorrena ikusten duten osagaien gainazaleko kimika eta erantzun termikoa.

Zer egiten du TaC estaldurak PVT labe baten barruan?

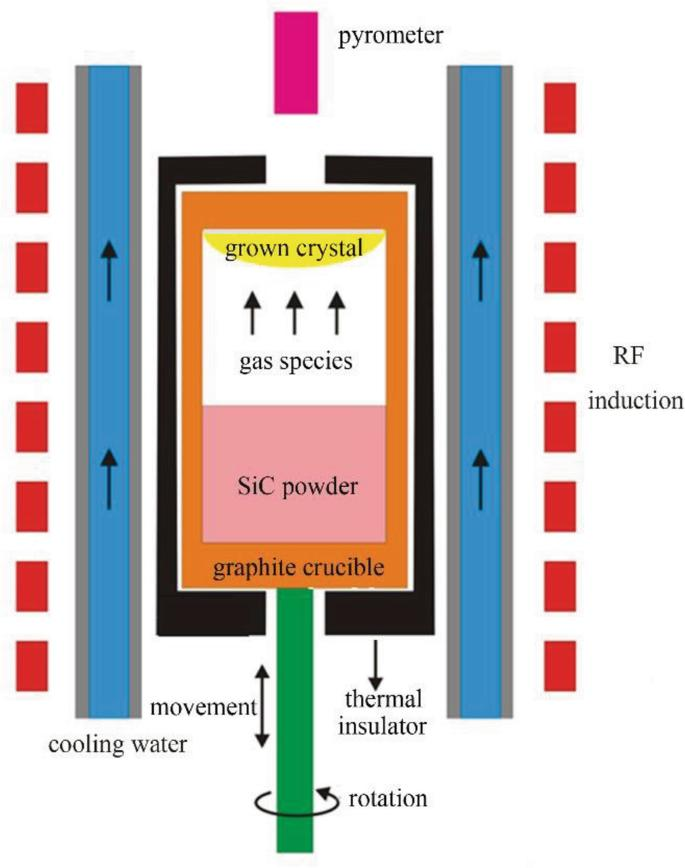

PVT hazkundea 2.000 °C-tik gorako SiC lehengaia sublimatzen du. Sortzen diren lurrun-espezieak hazi-kristal freskoago batera joaten dira, non kondentsazioak eta birkristalizazioak pixkanaka bola eraikitzen duten. Korrika bakar batek ehunka ordu iraun dezake. Tarte horretan, grafitozko gainazal bakoitzak —arragoaren hormak, hazien euskarria, gida-eraztunak— silizioan aberatsa den lurrun etengabea, muturreko gradiente termikoak eta hedapen termikoko desberdintasunen ondoriozko tentsio mekanikoari aurre egiten dio.

Babes-geruzarik gabe, grafitoak bi degradazio bide paralelo jasaten ditu. Bata fisikoa da: gainazaleko higadurak karbono partikula finak askatzen ditu lurrun-korrontean. Bestea kimikoa da: silizio-lurrunak grafitoarekin erreakzionatzen du SiC lurrunkorra edo beste bitarteko espezie batzuk sortzeko, osagaien horma pixkanaka mehetuz. Bi bideek karbono multzoak sartzen dituzte edo metalezko ezpurutasunak atzematen dituzte hazten den kristalean, eta biek labeko altzari garestien bizitza erabilgarria laburtzen dute.

CVD TaC estaldurak mekanismo hauek eten egiten ditu. Estaldura-geruza estekiometrikoki kontrolatuta dago, zulorik gabekoa eta grafitozko substratuari atxikita dago. Aurpegi kimiko inerte bat aurkezten dio tenperatura altuko lurrunari, beraz, azpian dagoen grafitoa ez da inoiz zuzenean harremanetan jartzen ingurune erreaktiboarekin. Banatze horrek funtsean aldatzen du kutsaduraren ibilbidea.

Kristalaren kalitatean ikusitako hobekuntzak

Kristal-ekoizleek TaC estalitako osagaiak karbono-inklusioen eta mikrohodien amaieraren kopuru baxuagoekin erlazionatuta daudela adierazten dute. Azalpena estaldurak gainazal-baldintza konstantea mantentze-lanetan datza. Estali gabeko grafitoa denboran zehar aldatzen da: bere porositatea handitzen da, bere emisibitatea aldatzen da eta bere tokiko tenperaturaren banaketa desbideratzen da. Aldaketa gradual hauek eremu termikoaren simetria nahasten dute hazkuntza erradial uniformerako ezinbestekoa.

Eremu termiko egonkor batek, aitzitik, haziaren gainazalean kontrolatutako fluxu-maila kontrolatzeko beharrezkoak diren tenperatura-gradiente axialak eta erradialak gordetzen ditu. TaC estaldurarekin, arragoa barruak jatorrizko geometria eta emisibitate termikoa mantentzen ditu hazkunde-ziklo gehiagotan. Ondorioz, kristalen kalitatearen neurketen banaketa estuagoa da korrika batetik bestera, eta horrek zuzenean igotzen du bol bakoitzeko ostia erabilgarrien frakzioa.

Osagaien iraupen hedatua eta kostu operatiboa

TaC estalduraren kasu ekonomikoa bizitzaren luzapenean oinarritzen da askotan. Estali gabeko formako grafitoaren osagaiak 10-20 hazkuntza-ibilaldiren ondoren ordezkatu behar dira, tenperatura-profil zehatzaren eta exekuzioaren iraupenaren arabera. TaC estalitako baliokideek, dokumentatutako labe-eragiketetan, normalean bizitza hori 2-3 aldiz lortzen dute pisu galera neurgarria edo gainazalaren zimurtasuna erakutsi aurretik.

Iraunkortasun hori estalduraren urtze-puntu altuagatik (3.800 °C-tik gorakoa) eta karbonoarentzat zein silizioarentzat duen difusio-koefiziente baxutik dator. 2.200 °C-tan ere, estaldura-substratu interfazean zehar difusioa arbuiagarria izaten jarraitzen du. Estaldura ez da isurtzen, malutatzen edo deslaminatzen ziklo termikoaren azpian, baldin eta CVD deposizio-parametroak behar bezala optimizatuta badaude. Osagaien ordezkapenen arteko tarte luzeagoek labea hozte-berotze-ziklo gutxiago eragiten dute, desmuntatzeko eta muntatzeko lan gutxiago eta purutasun handiko grafitoaren kontsumoa txikiagoa da.

Erdieroaleentzat Garrantzitsuen Garrantziaren Zehaztapenak

Gailu-mailako SiC-rako, ezpurutasun metalikoek milioi bakoitzeko zati-mailetan eramailearen bizitza eta matxura-tentsioa degrada ditzakete. Estaldurak berak, beraz, erdieroaleekin bateragarria izan behar du. Garbitasun handiko aitzindarietatik prozesatutako CVD TaC-k % 99,999841eko garbitasun dokumentatua lortzen du. Kopuru hau ez da kasualitatea: aitzindari gasen arazketa, erreaktorearen garbitasuna eta deposizio osteko manipulazioari buruzko nahita kontrola islatzen du. Garbitasun-maila honetan, estalduratik lurrun fasera hedatu daitezkeen metal-espezie oro detekzio analitikoen mugen azpitik geratzen da hazkuntza-iraupen tipikoetan.

Normalean estalitako grafito zatiak

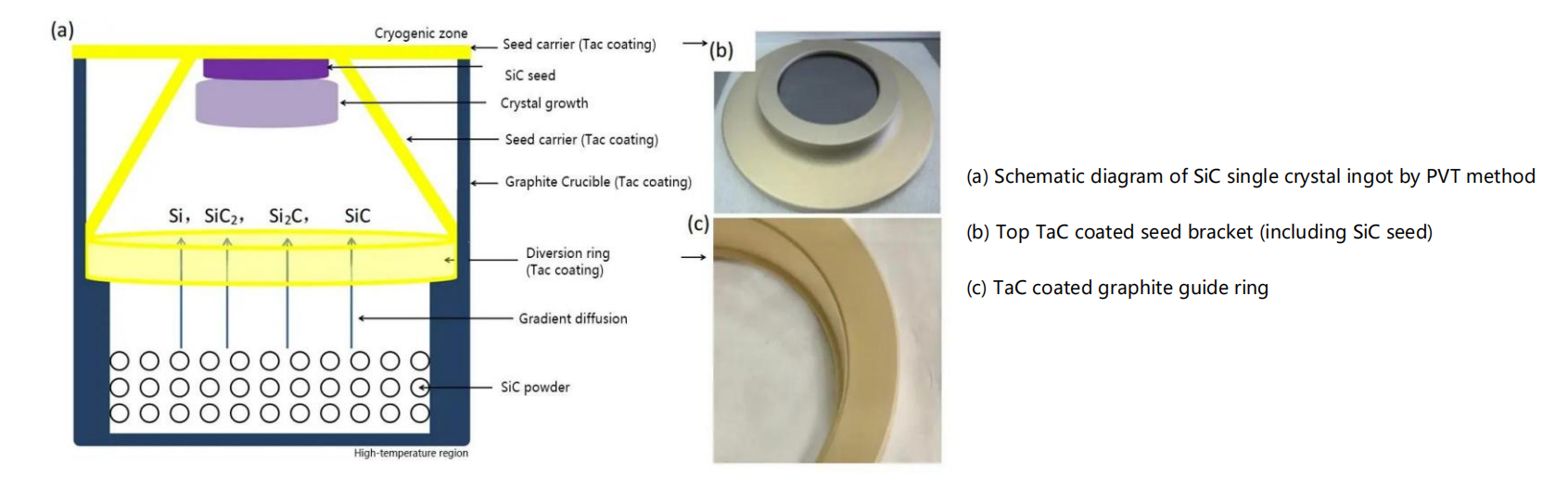

PVT eremu termikoek TaC aplikaziotik onura ditzaketen bost eta zortzi grafito osagai bereizten dituzte normalean:

Arragoak, SiC iturriko hautsa duten eta tenperatura altuenei eusten diete.

Hazien euskarriak, haziaren kristala muntatzen dutenak eta kontaktu termiko zehatza eskatzen dutenak.

Gida-eraztunak, hazirantz doan lurrun-fluxuaren bidea moldatzen dutenak.

Arragoa eraztunak eta tartekatzaileak, iturriaren eta haziaren arteko tartea definitzen dutenak.

Isolamendu-ezkutu osagarriak edo euskarri-zutoinak labe-diseinu jakin batzuetan.

Pieza horiek guztiak edo gehienak estaltzeak gainazal-baldintza koherentea sortzen du gune bero osoan, asimetria termiko edo kimiko lokalizatuak sar ditzaketen estaldurarik gabeko eta estaldurarik gabeko gainazal nahastuak izan beharrean.

Zergatik CVD beste deposizio metodo batzuk baino?

TaC estaldura guztiek ez dute berdin funtzionatzen. Plasmazko spray edo pack zementazio-bideek geruza lodiagoak sortzen dituzte, baina porositate handiagoarekin, atxikimendu eskasarekin eta shock termikoaren azpian espalatzeko arrisku handiagoarekin. CVD bereizten da estaldura atomoz atomo lurrun-faseko aitzindarietatik hazten duelako. Honek mikroegitura guztiz trinkoak lortzen ditu, mikrometro batzuen ordenako ale-tamainak eta ±5 μm-ko lodiera-uniformitatea eremu handiko osagaietan.

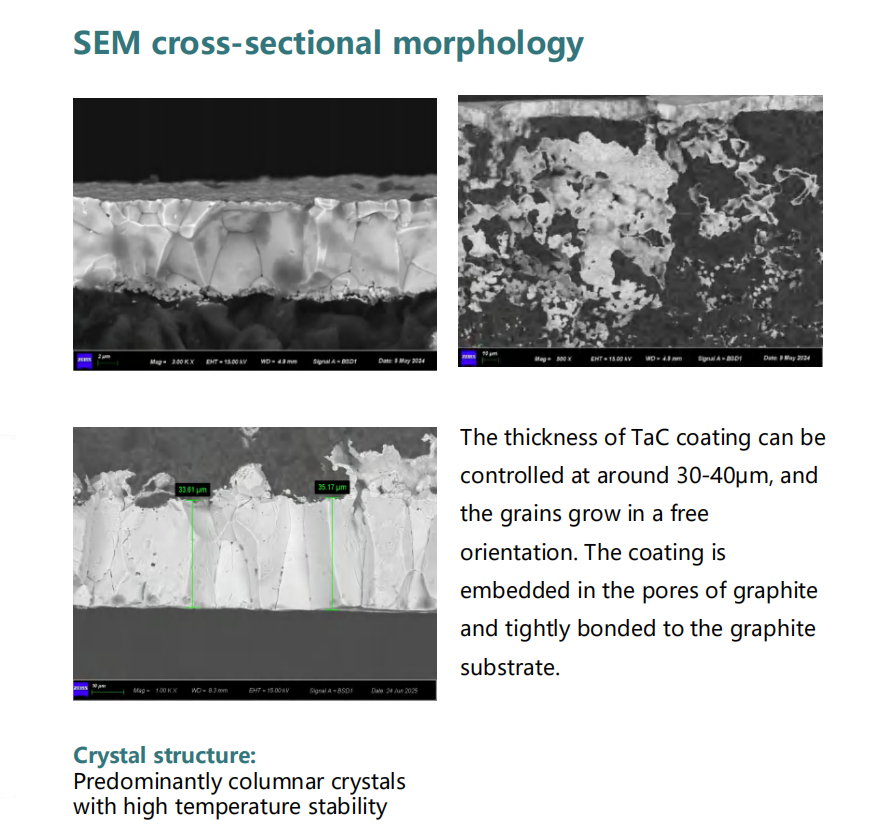

CVD TaC lodiera estandarra 30 ± 5 μm-tan zehazten da PVT arrago eta euskarri gehienentzat. Ziklo luzeak edo tenperatura altuagoak dituzten labeetarako, 40 μm-ko lodiera pertsonalizatua aplika daiteke. Estaldura lodiagoek difusio-hesiaren luzera areagotzen dute, baina grafito-substratuaren hedapen termikoaren koefizientearekin bat etortzea behar dute interfazial-tentsioa saihesteko, CVD prozesuen diseinuan ondo ezaugarritutako faktorea.

Adopziorako gogoeta praktikoak

Estali gabeko osagaietatik TaC estalitako osagaietara igarotzen diren instalazioek tenperatura kontrolatzeko doikuntzak aurreikusi behar dituzte. Estaldurak gainazaleko emisibitatea aldatzen du, eta horrek pirometroaren irakurketak edo potentzia-tenperaturaren kalibrazioa 20-50 °C-tan alda ditzake. Aldaketa hau aurreikusgarria eta errepikagarria da, beraz, kalibrazio labur bat nahikoa da konfigurazio termiko zuzenak berriro ezartzeko. Hasierako konpentsazio horren ondoren, estalitako sistemak koherentzia handiagoa du exekuzioetan estaldurarik gabeko bere kontrakoarekin baino, lasterketa bakoitzeko sintonizazio beharra murriztuz.

Ondorioa

PVT-n oinarritutako SiC ekoizpenak grafitoaren eremu termikoko osagaiei aparteko eskakizunak ezartzen dizkie. CVD TaC estaldurak eskakizun horiei erantzuten die elkarri loturiko lau efekturen bidez: karbono partikulen askapena kentzen du, silizio-erasoa blokeatzen du substratuan, eremu termikoa simetria mantentzen du exekuzio-sekuentzietan zehar eta osagaiak ordezkatzeko tarteak luzatzen ditu. Emaitza hauek, kolektiboki, kristalaren garbitasuna hobetzen dute, bola bakoitzeko etekin erabilgarria handitzen dute eta kontsumigarrien piezen kostuaren ekarpena murrizten dute. SiC obleen tamainak 200 mm-ra igarotzen diren heinean eta akatsen dentsitate-eskakizunak gehiago estutu ahala, TaC bezalako ingeniaritza-estaldurak hartzea litekeena da aukera batetik oinarrizko zehaztapen batera hedatzea fabrikazio-lerro aurreratuetan.
