Zergatik ari da CVD TaC estaltzen hirugarren belaunaldiko erdieroalean "tenperatura altuko armadura"?

SiC kristal hazteko labe baten barruko ingurunea erdieroaleen fabrikazioan gutxien barkatzen da: tenperaturak 2400 °C gainditzen ditu, hidrogeno eta amoniako kontzentrazioek altuak dira eta grafitoaren osagaiak etengabe daude partikulak isurtzeko eta ezpurutasunak askatzeko arriskua. Prozesu-ingeniariek aspalditik bilatu dute aldi berean muturreko beroa, kimika oldarkorra eta kutsadura jasan ditzakeen soluzio material bat.

CVD tantalio karburoa (TaC) estaldura lasai bihurtu da erantzun hori - 3880 °C-ko urtze-puntua, 0,2 μm/h NH₃ eta 0,1 μm/h H₂-tan eta ezpurutasun-maila kritikoa ppb-tan neurtuta. Benetan sinesgarria egiten duena, ordea, ekoizpen solairuan gertatzen dena da: mikro-hodien akatsen dentsitatea % 90 baino gehiago jaisten da, kristalen guztizko ezpurutasun-edukia % 70 baino gehiago jaisten da eta erresistentzia 2 eta 3 faktore handitzen da.
Beraz, nola lortzen du zehazki TaC estaldura hori? Nondik datoz bere errendimendu abantailak? Mundu errealeko zein aplikaziotan ematen du balio gehien? Eta zein norabidetan doa merkatuak? Artikulu honek sistematikoki aztertzen ditu CVD TaC estalduraren printzipio teknikoak, oinarrizko propietateak, aplikazio-eszenatoki nagusiak eta industria-joerak.

1. Zer da CVD TaC estaldura?

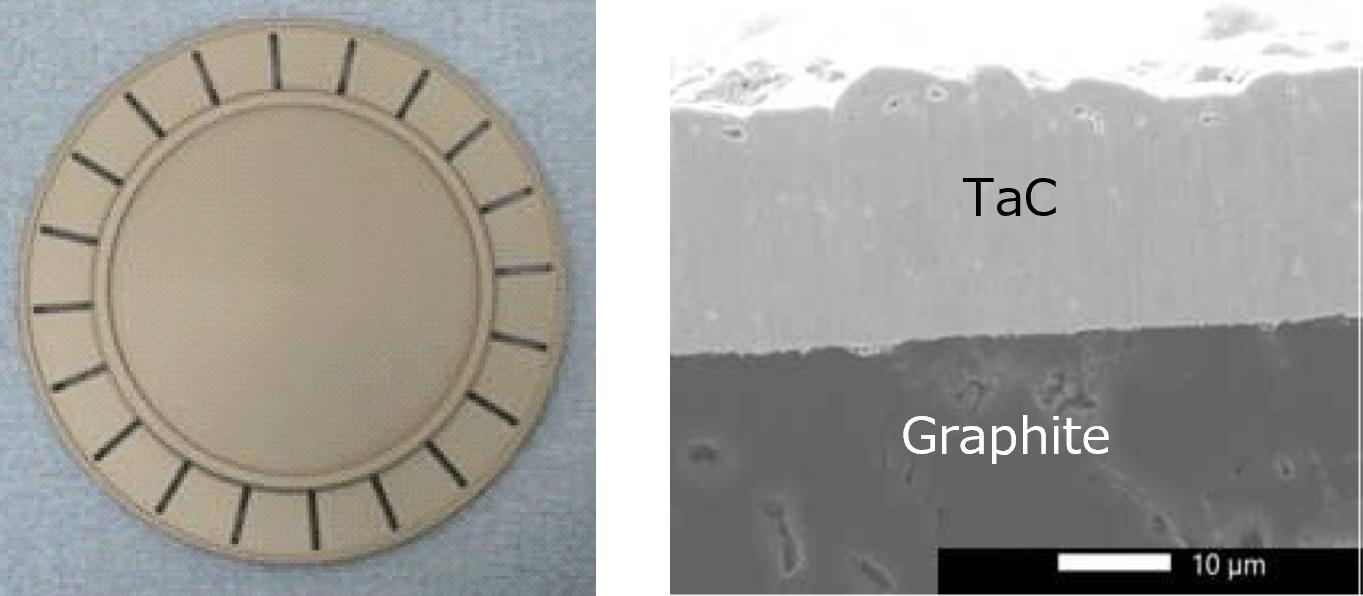

Funtsean, CVD TaC estaldura tantalio karburoaren (TaC) babes-geruza bat da - urre-horia itxura bereizgarria duen zeramikazko konposatua - purutasun handiko grafito-substratuetan metatzen den lurrun-deposizio kimikoa erabiliz. Materialak berak aurkitzea zaila den propietateen konbinazioa dakar: 3880 °C-ko urtze-puntua, 15-19 GPa bitarteko gogortasuna, inertetasun kimiko handia eta prozesu-ingurune agresiboetan ondo eusten duen korrosioarekiko erresistentzia.

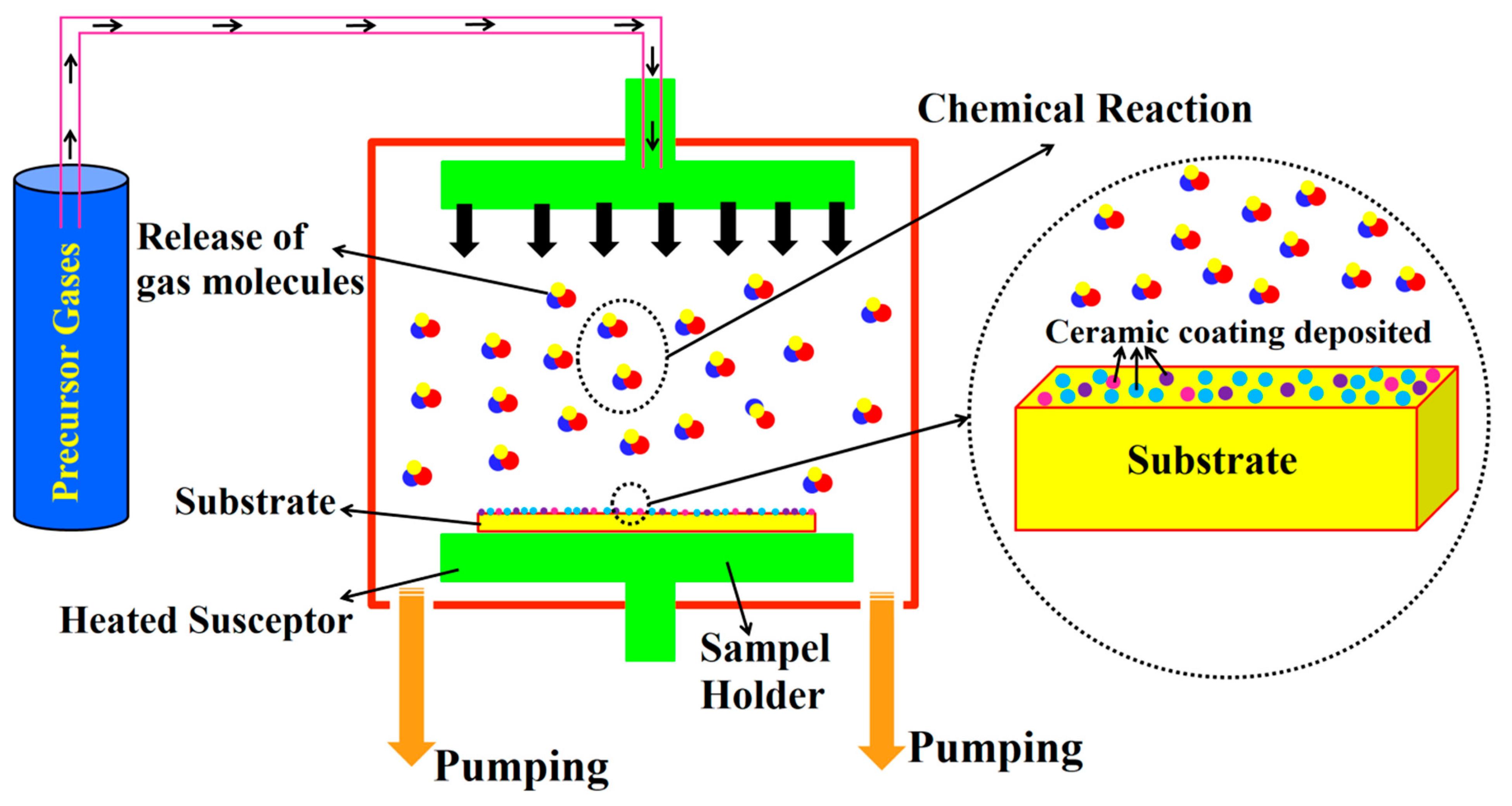

TaC estaldurak ekoizteko modu ezberdinen artean, CVD biderik helduena izaten jarraitzen du. Errezeta tipikoa, zehazten den bezala, tantalio pentakloruroa (TaCl₅) eta propilenoa (C₃H₆) tantalioa eta karbonoaren aitzindari gisa hasten da, argonak eta hidrogenoak berotutako ganbera batera eramaten dituena. TaCl₅ lurrundua grafitoaren gainazalera iristen denean, xurgatzen du eta deskonposizio eta birkonbinazio erreakzioen sekuentzia bat jasaten du. Eratzen dena ez da gainazaleko geruza bat bakarrik, estaldura trinko eta ongi atxikia baizik, gatz urtua edo sol-gel prozesatzea bezalako metodo alternatiboekin lor daitekeena baino nabarmen uniformeagoa eta konposizioz kontrolagarria dena.

2. CVD TaC estalduraren oinarrizko errendimenduaren abantailak

2.1 Egonkortasun termiko oso altua
CVD TaC estaldura 3880 °C-tan urtzen da, beraz, egiturazko soinua mantentzen da 2200 °C-tik gora ere. Horrek egokia egiten du erdieroaleen prozesu zorrotzetarako, hala nola SiC kristalen hazkundea eta MOCVD - SiC estaldura erregularrak gauzak berotzen direnean degradatu ohi diren lekuetan.

2.2 Korrosio kimikoen erresistentzia nabarmena
Estaldura honek hidrogenoa, amoniakoa, kloruroak eta silizio-lurruna bezalako prozesu korrosiboen aurkako gasei ondo eusten die. SiC estaldurekin alderatuta, grafitoaren degradazioa eta partikulen kutsadura murrizten ditu tenperatura altuko ingurune erdieroaleetan. Emaitza? Prozesuaren egonkortasun hobea eta obleen etekin handiagoa.

2.3 Gogortasun mekaniko ona eta kolpe termikoen erresistentzia
CVD TaC estaldura gogorra da eta grafitozko substratuekin oso lotzen da, beraz, poliki higatzen da eta kolpe termikoak ondo maneiatzen ditu. Berotze- eta hozte-ziklo bizkorra errepikatu daiteke, pitzatu edo zuritu gabe. Horrek esan nahi du osagaien bizitza luzeagoa eta prozesuaren arrapala-tasa azkarragoak.

2.4 Garbitasun oso altua eta ezpurutasuna kentzea
TaC estaldurak ezpurutasun-maila oso baxuak ditu eta difusio-hesi solido gisa jokatzen du; kutsatzaileak grafitozko substratutik eta hazkuntza-ingurunera migratzea geldiarazten du. Horrek kristalen akatsak mozten laguntzen du, ezpurutasunak kanpoan mantentzen ditu eta SiC kristalen kalitatea eta erresistentzia hobetzen ditu.

3. CVD TaC estalduraren aplikazio-eszenatoki tipikoak

3.1 SiC kristal bakarreko hazkundea (PVT metodoa)
SiC kristal bakarren PVT hazkuntza-prozesuan, TaC estaldura grafitoaren osagai nagusiei aplikatzen zaie, hala nola arragoak, gida-eraztunak eta hazi-kristalen euskarrietan. Fan et al. TaC estaldurak babes fisikoa emateaz gain, emisio baxuko ezaugarrien bidez, kristalen hazkuntzako interfazean tenperatura gradientea erregulatzen duela adierazten du, tenperatura erradiala uniformetasuna hobetzen du, SiC sublimazio estekiometria mantentzen du, ezpurutasunen migrazioa kentzen du eta energia-kontsumoa murrizten du. Meng et al. Journal of Crystal Growth aldizkarian, gainera, berresten du TaC estalitako grafitozko errele-eraztun batekin eta grafitozko paperarekin hazitako kristalezko lingoteak kristalen perfekzioan eta interfazearen forman ezaugarri bikainak dituela. Benetako neurketek erakusten dute TaC estalitako arragoekin hazitako kristalezko lingoteen diametroaren desbideratzea % ≤ 2 dela, eta kristalaren gainazaleko lautasuna (RMS) % 40 hobetzen dela.

3.2 GaN/SiC Hazkunde Epitaxiala

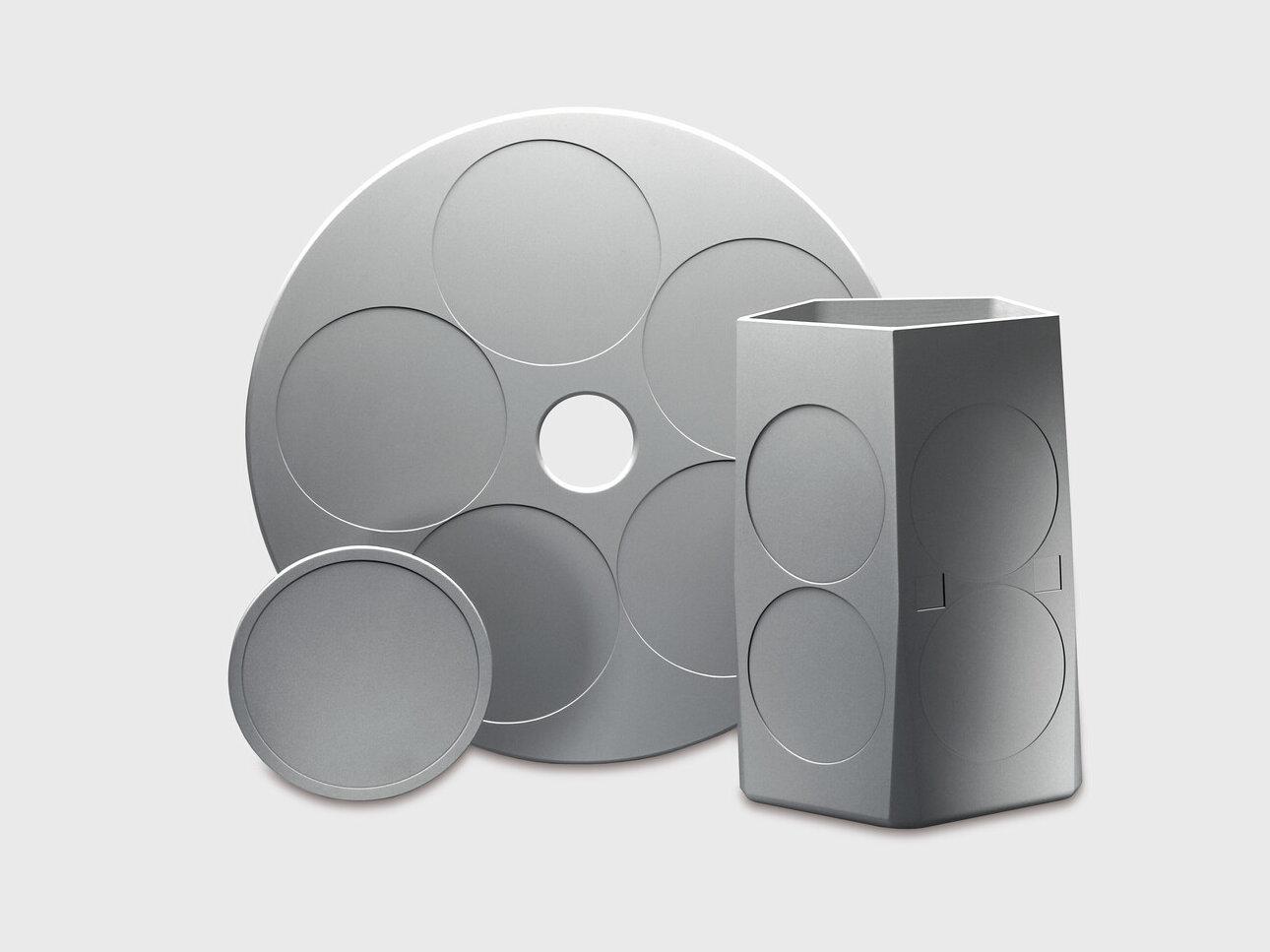

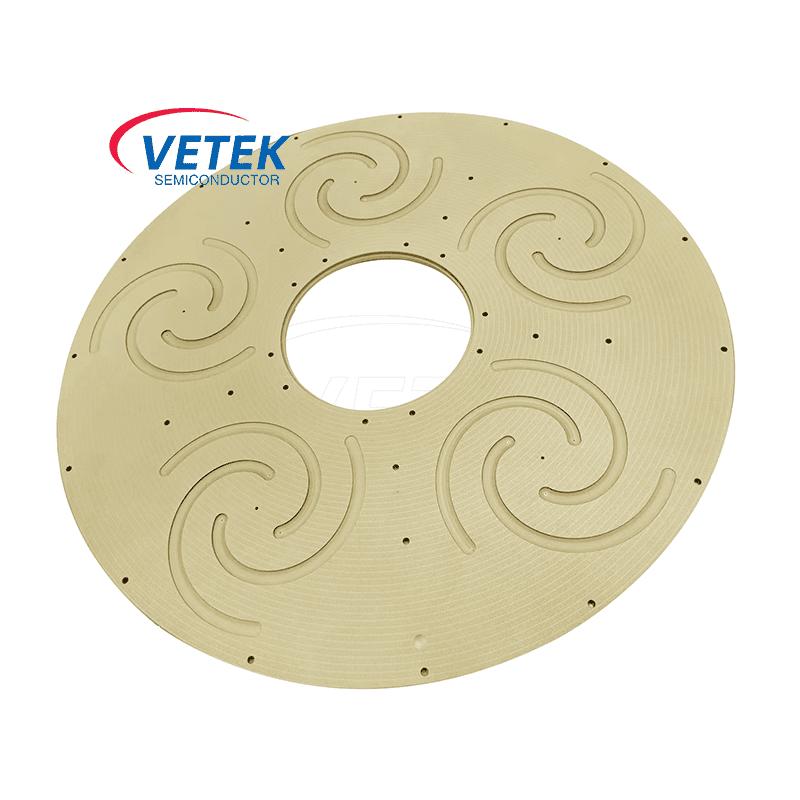

GaN eta SiC epitaxirako CVD erreakzio-ganberetan, TaC estaldura asko aplikatzen da obleen garraiatzaileetan, satelite-diskoetan, toberetan eta sentsoreetan. Osagai hauek denbora luzez funtzionatu behar dute tenperatura altuko eta ingurune korrosiboetan, eta TaC estaldurak nabarmen luza dezake bere bizitza iraupena eta prozesuaren etekina hobetu. Aixtron G5 bezalako MOCVD ekipoetan, TaC estaldura prozesuaren egonkortasuna bermatzeko funtsezko materiala dela frogatu da.

3.3 MOCVD Sistema Berogailuak

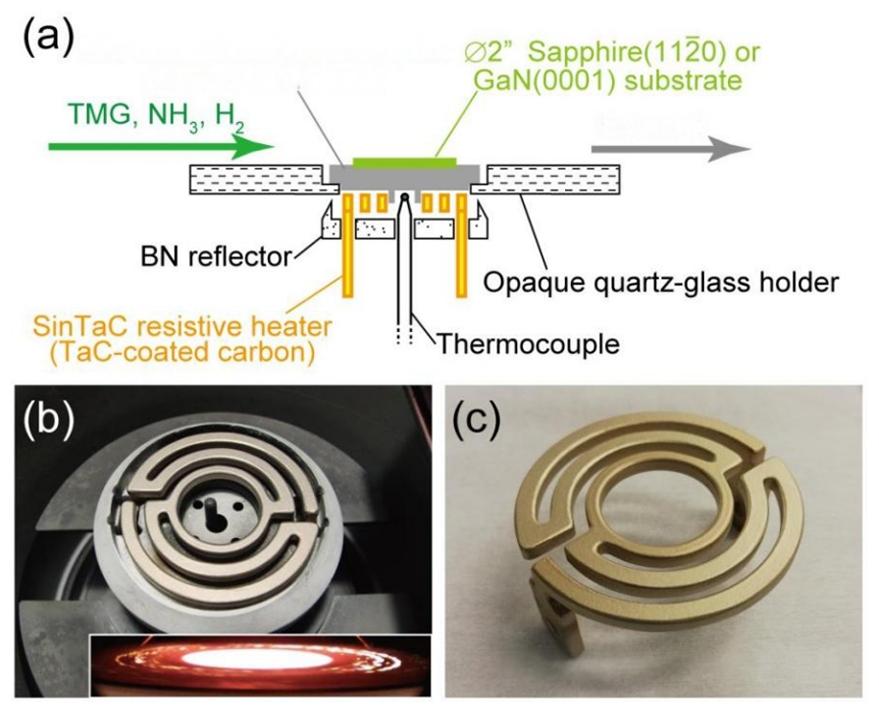

TaC estalitako grafitozko berogailuak arrakastaz aplikatu dira MOCVD sistemetan. PBN estalitako berogailu tradizionalekin alderatuta, TaC berogailuek berokuntza-eraginkortasuna eta uniformetasun hobea eskaintzen dute, potentzia-kontsumoa murrizten dute eta, gainazaleko emisio baxuagoagatik (0,3), eremu termikoaren osotasuna hobetzen laguntzen dute. Fan et al.-en ikerketen arabera, TaC estalduraren emisibitate baxuak kristalen hazkuntzarako tenperatura-uniformitatea hobetzen du, GaN deposizio epitaxialaren kalitatea ere hobetzen du.

3.4 Tenperatura handiko industria-aplikazioak
Erdieroaleen eremutik haratago, TaC estaldura tenperatura altuko osagai industrialetarako ere erabil daiteke, hala nola, erresistentzia-elementuak, injekzio-toberak, ezkutu eraztunak eta brasatzeko tresnak, bero-erresistentzian eta korrosioarekiko erresistentzian dituen abantailak guztiz aprobetxatuz.

4. CVD TaC vs SiC estaldura: nola aukeratu?

Erdieroaleen industrian, CVD SiC eta CVD TaC dira grafitoaren osagaien bi estaldura babesle nagusienak. Aukeraketa prozesuko tenperatura-eskakizun espezifikoen araberakoa da.

CVD SiC estaldura:Hedapen termikoaren koefiziente baxua, egitura-egonkortasun ona eta kostu abantailak 1800 °C-tik beherako inguruneetan, oso erabilia tenperatura ertain-altuko eszenatokietan, hala nola LED epitaxial erretiluetan eta silizio monokristalino epitaxial erretiluetan.

CVD TaC estaldura:Egonkortasun termiko handiagoa (urtze-puntua 3880 °C vs. ~ 2700 °C SiCrako), inertetasun kimiko indartsuagoa, bereziki egokia da tenperatura ultra-altuko eta oso korrosiboak diren inguruneetarako 2000 °C-tik gora, hala nola SiC kristal bakarreko hazkuntza eta GaN epitaxia.

Besterik gabe:Prozesuaren tenperaturak 1800 °C gainditzen dituenean, batez ere hidrogenoa eta amoniakoa bezalako gas korrosiboak tartean daudenean, TaC estaldura da aukerarik onena.

5. Merkatuaren aurreikuspenak eta industriaren joerak

SiC kristal bakarreko hazkundearen eta epitaxiaren hedapen azkarrak TaC estalduraren eskaria nabarmen gora egiten du. Azken bi merkatu-azterketek nabarmen handitzeko zorian dagoen merkatua adierazten dute. QYResearch-ek, TaC Coating Market Outlook, analisi sakona eta 2031rako aurreikuspenean, 2024ko tantalio karburoko estalduraren merkatu globala 45 milioi dolar inguru ezartzen du eta 2031rako 142 milioi dolarra iritsiko dela aurreikusten du -% 17,9ko urteko hazkunde-tasa konposatua. Global Info Research-en zifrak tarte berean kokatzen dira, 2024ko merkatua 47 milioi USD gutxi gorabehera kalkulatuz eta 2031rako 143 milioi USDra igoko dela aurreikusten du, hau da,% 17,5eko CAGR-a lortzen duena. Aurreikuspen horien arteko koherentziak TaC estaldura hazkunde iraunkorreko fasean sartzen ari dela ziurtatzen du.

Merkatu hau hornitzen ari denari dagokionez, goian nahiko kontzentratuta jarraitzen du. Momentive Technologies, Tokai Carbon eta Toyo Tanso elkarrekin mundu mailako diru-sarreren % 76 inguru hartzen dute [10]. Geografikoki, Ipar Amerika da lidergo merkatuaren %45 ingururekin, eta Asia-Pazifikoa, berriz, atzetik dago, %41 ingururekin. Eskualde oreka hori aldatzen hasi da, ordea. Txinako fabrikatzaileak asko inbertitzen ari dira hutsunea ixteko, eta VeTek Semiconductor kasua da: konpainiaren CVD TaC estaldura-gaitasuna 750 mm-ko diametroa duten osagaietara hedatzen da orain, eskala horretan piezak maneiatzeko gai diren etxeko eragile gutxien artean kokatuz.

Aurrera begira, 8 hazbeteko SiC substratuetara igarotzeak eremu termikoen uniformetasunerako eta estalduraren fidagarritasunerako barra handiagoa ezartzen ari da ekoizpen ekipoetan. Joera horrek bakarrik litekeena da TaC estalduraren papera obleen fabrikazioan datozen urteetan material estrategiko gisa finkatuko duela.

6. VeTek Semiconductor-en TaC Estaldura Teknologia

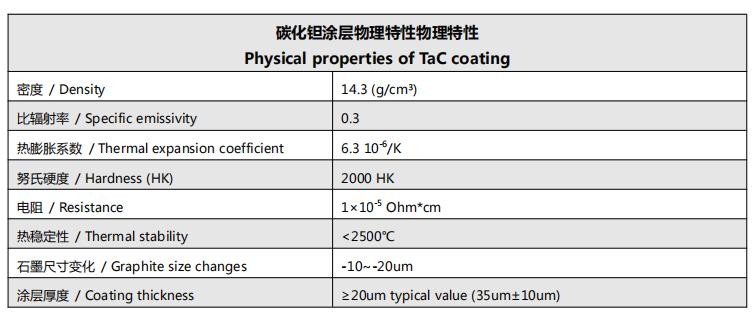

Datuen iturria: VeTek Semiconductor Produktuen Fitxa Teknikoak

VeTek-en CVD TaC estaldurak tenperatura-egonkortasun ona, purutasun oso handia, H₂/NH₃/SiH₄/Si korrosioarekiko erresistentzia, shock termikoarekiko erresistentzia handia, grafitozko substratuekiko atxikimendu handia eta estaldura uniformea ​​ditu. Oinarrizko osagaietan aplika daiteke, hala nola indukzio-berokuntza suszeptoreak, erresistentzia-elementuak eta babes termikoko piezak. Konpainiak mekanizazio-gaitasun aurreratuak ditu grafitoa, zeramika edo metal erregogorra duten substratuaren osagaiak fabrikatzeko, eta SiC edo TaC zeramikazko estaldurak prozesatzeko modu bakarra eskaintzen du, baita bezeroek hornitutako piezen estaldura zerbitzuak ere.

7. Ondorioa

Hirugarren belaunaldiko erdieroaleen industria tamaina handiagoetara (8 hazbeteko), potentzia-dentsitate handiagoa eta kostu txikiagoak lortzeko bizkortzen doan heinean, fabrikazio prozesuetan materialen errendimenduaren eskakizunak gero eta zorrotzagoak dira. Bere urtze-puntu oso altuarekin, inertetasun kimiko bikainarekin eta propietate mekaniko bikainekin, CVD TaC estaldura "urrezko estandarra" bilakatzen ari da 2000 °C-tik gorako tenperatura altuko erdieroaleen prozesuetarako. SiC kristal bakarreko hazkuntzatik GaN epitaxiara, MOCVD berogailuetatik obleen eramaileetara, TaC estaldurak erdieroaleen fabrikaziorako ezinbesteko material oinarria eskaintzen du.

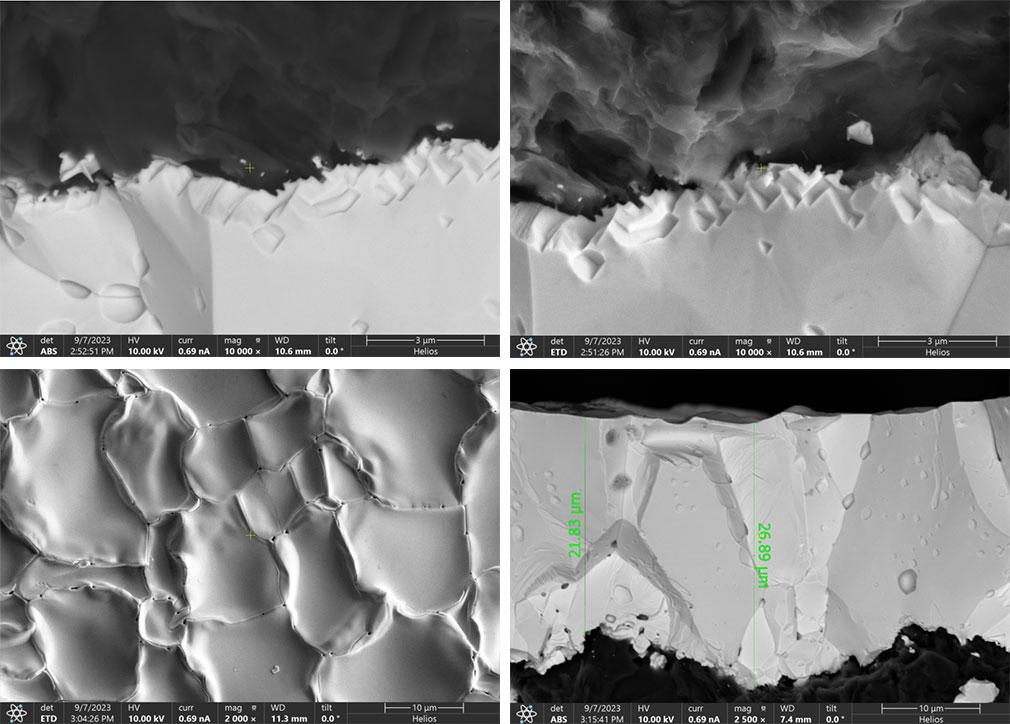

VeTek Semiconductor-ek kalitate handiko CVD TaC estaldura produktuak eta soluzio pertsonalizatuak eskaintzeko konpromisoa hartu du bezero globalei I+G etengabeko inbertsioaren eta iterazio teknologikoaren bidez. Datu tekniko zehatzak, SEM zeharkako analisia edo marrazki pertsonalizatuaren ebaluazioa behar badituzu, jar zaitez gurekin harremanetan.

Erreferentziak

[1] Sun, J., Zhang, Q. eta Li, X. (2021).Karbonozko materialen tantalio karburoko estaldurei buruzko ikerketaren aurrerapena. Materialen Zientzian aurrerapena.(ScienceDirect-en eskuragarri)

[2] Kim, D. Y., et al. (2016).TaCl₅-C₃H₆-Ar-H₂ sistematik tantalio-karburoaren lurrun-jarrera kimikoa. Koreako Zeramika Elkartearen aldizkaria, 53 (6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Grafitoan oinarritutako TaC estalduren mikroegituraren eta propietate mekanikoen bilakaerari buruzko azterketa, baldintza gogor ezberdinetan. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).TaC estaldurak SiC PVT Prozesuen Kontrolean eta Kristalaren Kalitatean duen eraginari buruzko ikerketa. Ikerketa baterako datuak,Dong-Eui Unibertsitatea, Hego Korea.

[5] Meng, J., et al. (2022).Hazkundearen kalitatearen kontrola, tamaina handiko SiC kristal bakarreko hazkuntzarako arragoa egitura optimizatuz. Kristalaren Hazkundearen Aldizkaria,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYIkerketa. (2025).TaC estalduraren merkatu globalaren aurreikuspena, analisi sakona eta 2031rako aurreikuspena.
