SiC hazkundean dagoen botila-lepo ikusezina: zergatik 7N Bulk CVD SiC lehengaiak hauts tradizionala ordezkatzen du

Silizio Karburoaren (SiC) erdieroaleen munduan, foku gehienek 8 hazbeteko erreaktore epitaxialetan edo obleen leuntzearen konplexutasunean distira egiten dute. Hala ere, hornikuntza-katea hasieratik jarraitzen badugu —Lurrun Garraio Fisikoaren (PVT) labearen barruan—, oinarrizko "iraultza materiala" gertatzen ari da lasai.

Urte luzez, SiC hautsa sintetizatua izan da industriaren zaldia. Baina errendimendu handien eta kristalezko bola lodiagoen eskaria ia obsesibo bihurtzen den heinean, hauts tradizionalaren muga fisikoak haustura puntu batera iristen ari dira. Horregatik7N Bulk CVD SiC lehengaiaperiferiatik eztabaida teknikoen erdigunera igaro da.

Zer esan nahi du bi "bederatzi" gehigarri batek benetan?
Material erdieroaleetan, 5N-tik (%99,999) 7N-ra (%99,99999) jauzia estatistiko txiki baten itxura izan liteke, baina maila atomikoan, erabateko aldaketa bat da.

Hauts tradizionalek sarritan borrokatzen dute sintesian sartutako ezpurutasun metalikoekin. Aitzitik, Lurrun Kimikoen Deposizioaren (CVD) bidez ekoitzitako material solteak ezpurutasun-kontzentrazioak milioika zatiko (ppb) mailara eraman ditzake. Garraztasun handiko erdi-isolatzaileak (HPSI) kristalak hazten ari direnentzat, garbitasun-maila hori ez da hutsaltasun-metria bat, ezinbestekoa da. Nitrogeno (N) eduki ultra-baxua substratu batek RF aplikazio zorrotzetarako beharrezkoa den erresistentzia handia mantendu dezakeen ala ez adierazten duen faktore nagusia da.

"Karbono hautsa" kutsadura konpontzea: Kristalen akatsen konponketa fisikoa

Kristal hazteko labe baten inguruan denbora eman duen edonork badaki "karbono-inklusioak" azken amesgaiztoak direla.

Hautsa iturri gisa erabiltzean, 2000 °C-tik gorako tenperaturak sarritan partikula finak grafitizatzea edo kolapsatzea eragiten du. Ainguratu gabeko "karbono-hautsa" partikula txiki hauek gas-korronteek garraiatu ditzakete eta kristalen hazkuntza-interfazean zuzenean lurreratu daitezke, oblea osoa modu eraginkorrean hondatzen duten dislokazioak edo inklusioak sortuz.

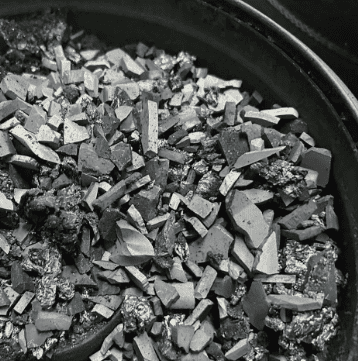

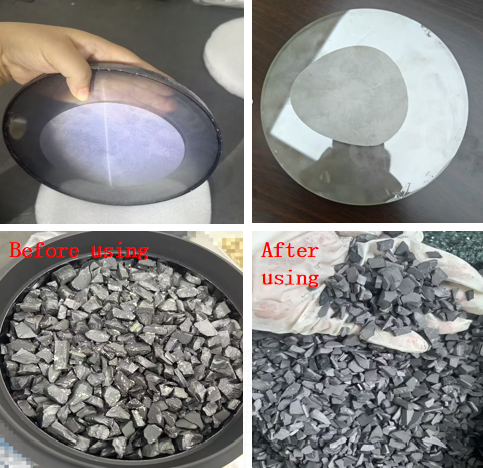

CVD-SiC solteko materialak modu ezberdinean funtzionatzen du. Bere dentsitatea ia teorikoa da, hau da, urtzen den izotz bloke baten antzera jokatzen du harea pila bat baino. Azaletik uniformeki sublimatzen da, hautsaren iturria fisikoki moztuz. "Hazkunde garbi" ingurune honek diametro handiko 8 hazbeteko kristalen etekinak bultzatzeko behar den oinarrizko egonkortasuna eskaintzen du.

Zinetika: 0,8 mm/h-ko Abiadura Muga haustea

Hazkunde-tasa SiC produktibitatearen "Akilesen orpoa" izan da. Konfigurazio tradizionaletan, tasak normalean 0,3 - 0,8 mm/h bitartekoak izaten dira, hazkuntza-zikloek astebete edo gehiago iraun dezaten.

Zergatik ontziratu gabeko materiala aldatzeak tasa hauek 1,46 mm/h-ra bultza ditzake? Eremu termikoaren barruko masa transferentziaren eraginkortasunari dagokio:

1. Enbalatzeko dentsitate optimizatua:Arragoako material soltearen egiturak tenperatura-gradiente egonkorrago eta aldapatsuagoa mantentzen laguntzen du. Oinarrizko termodinamikak esaten digu gradiente handiagoak gas-fasearen garraiorako indar eragile indartsuagoa ematen duela.

2. Balantze estekiometrikoa:Solanazko materiala modu aurreikusgarriagoa da, hazkundearen hasieran "Si-aberatsa" eta amaieran "C-aberatsa" izatearen buruko mina leuntuz.

Berezko egonkortasun horri esker, kristalak lodiagoak eta azkarrago hazten dira, egitura-kalitatearen ohiko trukerik gabe.

Ondorioa: 8 hazbeteko garairako ezinbestekotasuna

Industria 8 hazbeteko produkziorantz erabat pibotzen den heinean, errore-marjina desagertu egin da. Garbitasun handiko material solteetarako trantsizioa ez da jada "berrikuntza esperimental bat" soilik; errendimendu handiko eta kalitate handiko emaitzak bilatzen dituzten fabrikatzaileen bilakaera logikoa da.

Hautsetik soltera pasatzea forma aldaketa bat baino gehiago da; PVT prozesuaren oinarrizko berreraikuntza da behetik gora.
