PZT obleak piezoelektrikoak: hurrengo belaunaldiko MEMSentzako errendimendu handiko soluzioak

MEMS (Micro-Electromechanical Systems) bilakaera azkarraren garaian, material piezoelektriko egokia hautatzea gailuen errendimendurako erabakia hartu edo apurtzea da. PZT (Berun Zirkonato Titanatoa) film meheko obleak AlN (Aluminio Nitruroa) bezalako alternatiben artean aukera nagusi gisa agertu dira, puntako sentsore eta eragingailuetarako akoplamendu elektromekaniko bikaina eskainiz.

Vetek Semiconductor-ek industriako PZT-on-Si/SOI obleak eskaintzen ditu. Film meheen deposizio aurreratua aprobetxatuz, filmaren uniformetasuna eta kalitate kristalinoa eskaintzen ditugu, bereziki industriako oztopo arruntak gainditzeko diseinatuta, filmaren nekea eta errendimenduaren degradazioa bezalakoak.

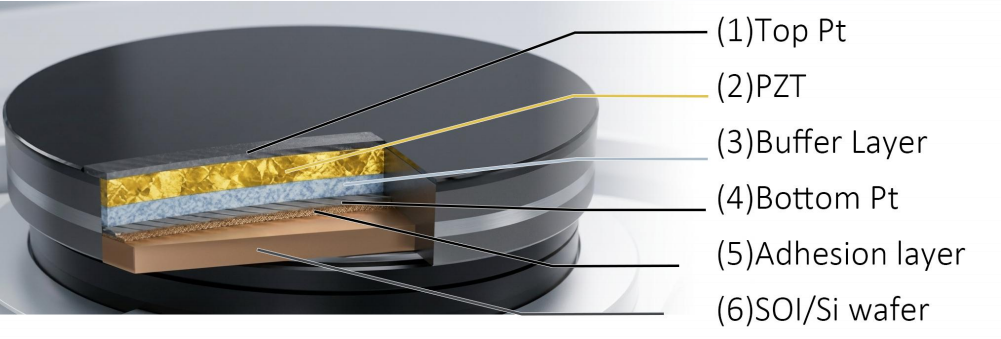

Oinarrizko Arkitektura: Pt eta PZTren sinergia

Geruza anitzeko pilaren osotasuna funtsezkoa da errendimendu ferroelektrikorako. Gure obleek elektrodo metalikoz eta zeramikazko film mehez osaturiko doitasunez diseinatutako pila bat erabiltzen dute:

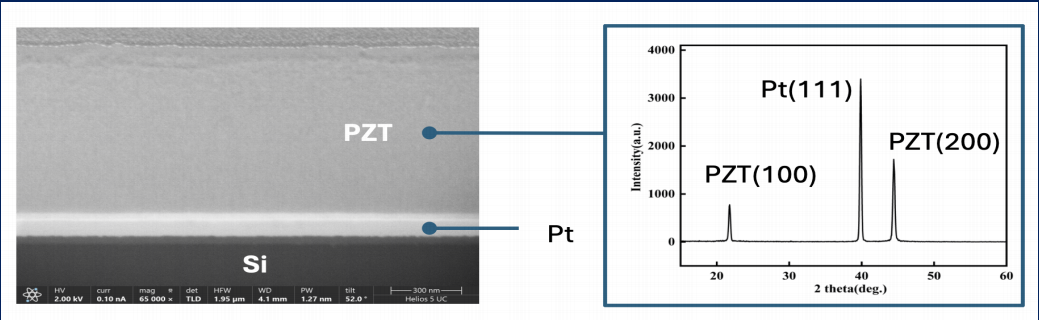

• PZT Nukleo Piezoelektrikoa:Gure prozesua kristalen orientazio-kontrol zorrotzean oinarritzen da. Muralt-en (2000) arabera, (100) edo (001) orientazio hobetsia duen PZT-k luzetarako konstante piezoelektriko nabarmen handiagoa ematen du. Vetek-en deposizio optimizatuak (100) orientazio sendoa bermatzen du, eta energia-irteera masiboa ahalbidetzen du mikra-mailako lodieretan ere.
• Kritiko Pt elektrodo geruza:Platinoa (Pt) PZTrako kanalizazio elektriko eta hazkuntza txantiloi gisa balio du. Oxigeno handiko inguruneetan duen eroankortasun eta egonkortasun termiko handiagatik ezaguna da, Pt beheko elektrodoen industriako urrezko estandarra da (Takahashi et al., 1994). Gainazaleko zimurtasun oso baxua mantentzen dugu (Ra <= 1,0 nm) PZT nukleaziorako interfaze ezin hobea eskaintzeko.
• Buffer geruzak integratuak:PZT eta Silizioko substratuaren arteko difusio elementala kentzeko, doitasun Buffer Layer sistema txertatzen dugu. Geruza hauek hesi fisiko eta estres-buffer gisa jarduten dute, filmaren delaminazioa saihesten dute eta ostia osoaren fidagarritasun mekanikoa bermatzen dute MEMS grabaketa konplexuan.

Helburu-aplikazioak: Non erabiltzen da PZT?

Errendimendu handiko PZT obleak ezinbestekoak dira mekanikotik elektrikorako sentsazio zehatza edo elektrikotik mekanikorako aktuazio zehatza behar duten aplikazioetarako:

• Kontsumo Elektronika (PMUT):Helburuko bezeroen artean, telefono mugikorreko moduluen fabrikatzaileak eta segurtasun biometrikoko enpresak daude. Erabilera kasua: PZT filmek maiztasun handiko ultrasoinu uhinak sortzen dituzte pantaila azpian hatz-markak hautemateko. Oinarrizko soluzioekin alderatuta, PZTn oinarritutako PMUTek sartze sakonagoa eta bereizmen handiagoa eskaintzen dute (Akbari et al., 2016), 3D autentifikazio biometriko segurua ahalbidetuz.
• Telekomunikazioak (RF MEMS):Helburuko bezeroen artean RF front-end txip diseinatzaileak eta 5G/6G azpiegitura hornitzaileak daude. Erabilera-kasua: PZT-ren akoplamendu elektromekanikoko koefiziente altua erabiltzea iragazki sintonizagarriak sortzeko. Horrek seinale-galera murrizten du eta banda-zabalera zabaltzen du, funtsezkoa 5G sareetan espektro-pilaketak kudeatzeko.
• Inprimaketa industriala:Helburuko bezeroen artean tintazko inprimagailu industrialak eta pantaila malguak (OLED) fabrikatzaileak daude. Erabilera-kasua: PZT obleak mikro-mekanizatuak dira eragingailu ultra-azkarretan. Tinta-ganbera berehala deformatuz, pikolitroko zehaztasun fluidoen banaketa lortzen dute, OLED fabrikaziorako eta bereizmen handiko 3D inprimatzeko oinarria.
• Osasuna:Helburuko bezeroek gailu medikoen I+G eta eskuko ultrasoinuen abiarazteen artean daude. Erabilera-kasua: barne-irudietarako Ultrasoinu Intrabaskularra (IVUS) zundak gidatzea. Eraginkortasun handiko eta isileko mediku nebulizatzaileen bihotza ere balio du sendagaiak bideratzeko.
• Automobilgintza:Helburuko bezeroen artean, gidatzeko irtenbide autonomoen hornitzaileak eta cockpit adimendunen HMI garatzaileak daude. Erabilera kasua: automobilgintzako ultrasoinu-sentsoreen detekzio-eremua zabaltzea. Gainera, Feedback Haptica eskaintzen du ukipen-pantailetan, botoi fisikoen ukimen-sentimendua simulatuz.

Zergatik aukeratu Vetek Semiconductor?

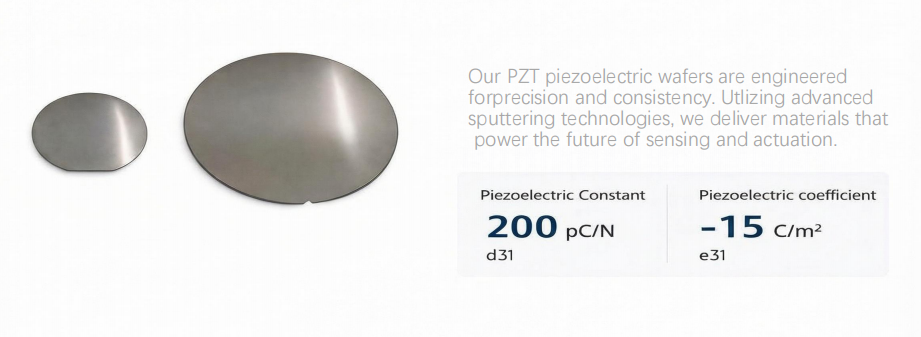

• Goi mailako parametroak:D31 konstante piezoelektrikoa normalean 200 pC/N-ra iristen da, e31 koefiziente egonkorra -15 C/m2-tan.
• Substratu polifazetikoak:6 hazbeteko eta 8 hazbeteko formatuetan eskuragarri, erresistentzia handiko SOI substratuak barne (> 5000 ohm/cm).
• Neurrira egindako pertsonalizazioa:Bezeroek hornitutako obleak onartzen ditugu (Galdaketa Zerbitzua) eta PZT eta Pt geruzen lodiera-erlazioa pertsonaliza dezakegu zure erresonantzia-maiztasun espezifikoen eskakizunetara egokitzeko.

Egilea:Sera Lee

Erreferentzia akademikoak:

[1] Muralt, P. (2000). "PZT film meheak mikrosentsore eta eragingailuetarako: arazoak eta aurrerapena".Mikromekanika eta Mikroingeniaritza aldizkaria.

[2] Trolier-McKinstry, S., et al. (2018). "MEMSentzako film mehe piezoelektrikoak".Materialen Ikerketaren Urteko Berrikuspena.

[3] Akbari, M., et al. (2016). "Mikromakinatutako Ultrasoinu Transduktore Piezoelektrikoak (pMUTs) Medikuntza Irudietarako".MEMS erresonadore piezoelektrikoetan.
