Ondorio nagusia:CVD SiC, TaC estaldura edo SiC solido egokia hautatzeak zuzenean zehazten ditu partikulen mailak eta osagaien iraupena epitaxia/grabatu-lerroetan. Artikulu honek tenperaturaren, atmosferaren eta prozesuaren arabera hautatze-muga argiak eskaintzen ditu, ekipamenduen ordezko soluzio nagusiekin eta neurketa giltzarriekin batera, erabakiak azkar hartzen laguntzeko eta arriskua murrizteko.

GaN MOCVD prozesuetan, grafitoan oinarritutako SiC estalitako suszeptoreek normalean ehunka orduz funtzionatu dezakete 1100 °C-tan NH₃/H₂ atmosferan; hala ere, eremu termikoaren ez-uniformitatea dela eta, estalduraren bizitza-diferentziak ertz eta erdiko eskualdeen artean % 50 baino gehiago izan daitezke. SiC PVT kristalen hazkuntza prozesuetan, tenperatura 1600 °C gainditzen denean, SiC estaldura sublimatzen eta deskonposatzen hasten da, TaC estaldurara edo SiC solidoko soluzioetara aldatu behar da. Osagai okerreko materiala hautatzearen ondorioak — onenean, kontsumigarriak ordezkatuz 2-3 hilabetez behin; okerrenean, obleen labe oso baten hondarra, partikulen kutsaduragatik. Artikulu hau VeTek Semiconductor talde teknikoak idatzi du (Xiao doktorearen gidaritzapean), "ekipamendu eredua → prozesu-baldintzak → osagaien hautaketa → bizitza-iraupena" epitaxia/grabatu/PVT ingeniarientzako erabaki-esparru sistematiko bat ezartzeko helburuarekin, materialak azkar lotzen, kontrolatzen eta hornitzaileak ebaluatzen lagunduko dizu.

1. Nola hautatu SiC estaldura, TaC estaldura edo SiC solidoa Prozesuaren baldintzen arabera?

Ondorio nagusia:Erabaki “tenperatura → atmosfera → prozesu mota” hiru dimentsioetan: lehenetsi CVD SiC estaldura ≤1600°C-tan; hautatu TaC > 2000 °C edo atmosfera biziki korrosiboetarako; Lehenetsi SiC solidoa grabatu eta garbitasun oso altuko eszenatokietarako.

Benetako produkzio-lerroen hautaketak egiterakoan, ingeniariek hauxe galdetzen dute gehienetan: "Nire Aixtron/Veeco ekipoetarako, GaN edo SiC epitaxia exekutatzen dutenean, zein tenperaturatan eta zein atmosferatan, zein estaldura erabili behar dut?" Erantzuna ez da konplikatua, baina hiru dimentsioak elkarrekin lotu behar dira.

Tenperatura-leihoa lehen atalasea da

CVD SiC estaldurak 2000-2100 °C-tik beherako egituraren osotasuna mantendu dezake oraindik. Tarte honetatik haratago, lurrunketa inkongruentea (siliziozko lurruntze lehentasunezkoa) gertatzen da, gainazaleko lakartasuna eta partikulak areagotzea eragiten duena. TaC estaldurak 3880 °C-ko urtze-puntua du eta lurrun-presioa oso baxua mantentzen du PVT kristalen hazkuntza-inguruneetan 2400 °C-tik gorakoetan ere. SiC solidoak ez du estaldura-substratu interfaze-arazorik eta egokia da shock termiko errepikatuen mendeko ganberako osagaiak grabatzeko.

Atmosferak eta korrosibitateak estalduraren egonkortasun kimikoa zehazten dute

NH₃, H₂ edo kloroan oinarritutako gasak dituzten inguruneetan, SiC estaldurak ondo funtzionatzen du, baina tenperatura altuko hidrogenoaren SiC-ren korrosio-tasa TaCrena baino nabarmen handiagoa da. Datu esperimentalek erakusten dute tenperatura altuko amoniakoan TaC-ren korrosio-tasa SiC-aren 1/6 ingurukoa dela, eta hidrogenoan 1/10ekoa ere izan daitekeela. Hori dela eta, SiC epitaxirako edo GaN MOCVDrako baldintza estandarrek SiC estaldura erabiltzen dute gehienbat, eta korrosio handiko edo oso tenperatura altuko eszenatokiek TaCra aldatu behar dute.

Prozesu mota eta osagaien funtzio bat etortzea

• GaN MOCVD / Si epitaxia: Lehenetsi purutasun handiko grafitoa + CVD SiC estalitako suszeptorea, aurrez berotu eraztuna

• SiC PVT kristalen hazkundea: TaC estaldura gomendatzen du grafito-gune beroko osagaietarako

• Plasma-grabatzea (Focus Ring, etab.): SiC solidoa edo SiC estalitako grafitoa posible da, partikulen eskakizunen eta kostuaren arabera.

• Partikulekiko oso sentikorrak diren ganberako pieza kritikoak: Lehenetsi SiC solidoa estaldurarik gabeko interfazea

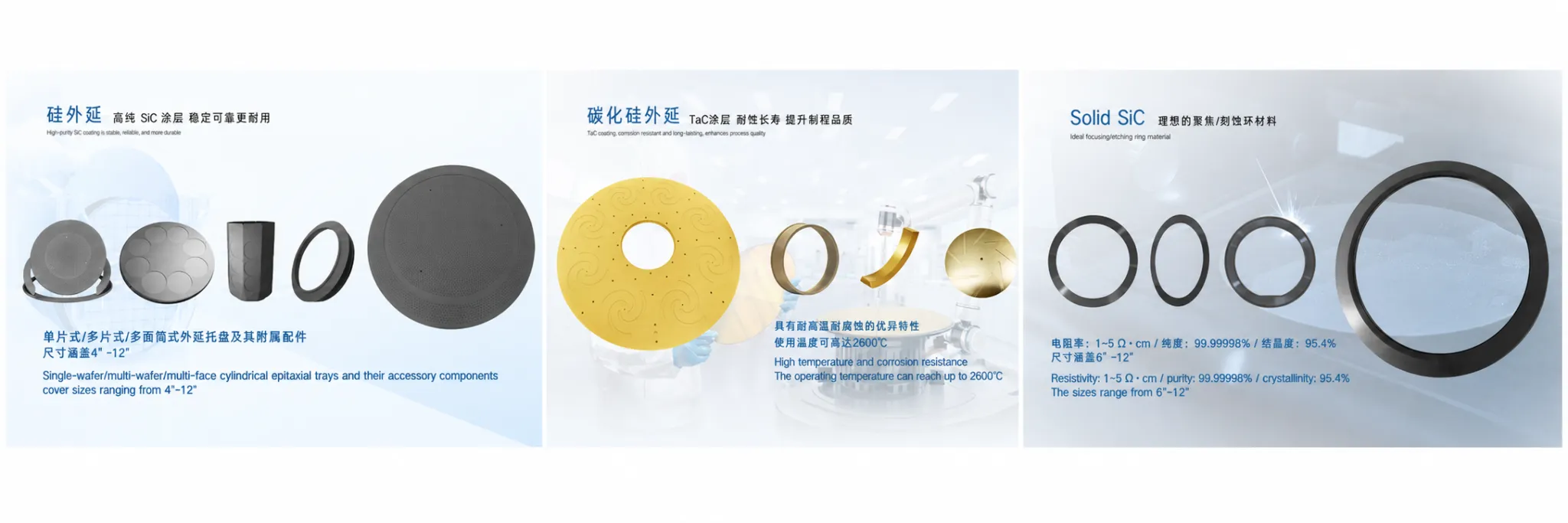

1. Irudia - VeTek produktuen erakusleiho nagusia

2. Aixtron/Veeco Graphite Susceptor bateragarritasuna eta ordezko soluzio pertsonalizatuak

Ondorio nagusia:VeTek-ek bezeroen marrazkietan edo jatorrizko ordezko piezen arabera 1:1 pertsonalizatzea onartzen du, Aixtron G10, Veeco K465i, ASM Epsilon eta abar bezalako plataforma nagusiak estaltzen dituena. Produktu estandarrak azkar bidal daitezke; Pieza pertsonalizatuak 3-6 aste behar izaten dituzte.

Ingeniari askok gehien kezkatzen dutena ez da "egin daitekeen ala ez", baizik eta "jatorrizko piezak bezain egonkorra izan daitekeen, epe kontrolagarriarekin eta ikuskapen-txosten osoak eskuragarri dauden". VeTek-en gaitasun nagusietako bat marrazkien arabera pertsonalizatzea da, ekipamendu-marka nagusiekin bateragarria izaten jarraitzen duen bitartean.

Ekipo nagusien bateragarritasuna erreferentzia azkarra

Beheko taula zuzenean erabil daiteke barne berrikuspen teknikoa edo kontratazioa ebaluatzeko:

Benetako proiektuetan, sarritan bezeroen jatorrizko ordezko piezak edo CMM marrazkiak jasotzen ditugu. Talde teknikoak, eremu termikoen bat etortzea eta dimentsio-perdoiak baieztatu ondoren, substratuaren garbitasunari, estalduraren lodierari eta gainazaleko zimurtasunari buruzko gomendioak emango ditu, eta laginak hornituko ditu bezeroak erreminta bidez egiaztatzeko.

3. CVD SiC estalduraren lodiera-uniformitatearen eta partikulen kontrolaren funtsezko metrikak

Ondorio nagusia:Lodiera-uniformitatea ±% 5 barruan kontrolatua, dentsitatea balio teorikotik hurbil eta gainazaleko zimur kontrolagarria dira hauts isurketa eta partikulen kutsadura kentzeko muina. Garbitasun-helburua 5 ppm-tik beherakoa da, GDMS/ICP-OES-ek metalen ezpurutasun kritikoekin jarraituz.

Partikulen arazoak epitaxia ingeniari guztien ia amesgaiztoak dira. Estaldurak toki meheak, poroak edo mikro-arrailak dituenean, hautsak ziklo termiko errepikatuen eta gas korrosiboaren erasopean isuriko dira, eta obleen akatsen dentsitatea zuzenean igoko da.

Lodiera eta uniformetasuna

CVD SiC estalduraren lodiera tipikoa 100-200 μm-koa da. Prozesuaren parametroaren eta fluxu-eremuaren kontrolaren bidez, VeTek-ek lodieraren uniformetasuna % ± 5ean egonkortzen du. 1000 shock termikoko ziklo baino gehiagoren ondoren (giro-tenperatura ↔ 1100 °C), estaldurak ez du delaminaziorik erakusten eta ≤0,1/cm²-ko partikulen akatsen GaN MOCVD eskakizun zorrotza bete dezake.

Garbitasuna eta Ikuskapena

Estalduraren eta osagaien garbitasun orokorra 5 ppm baino txikiagoa izan daiteke, produktu batzuk % 99,99995era iristen direlarik. ICP-OES eta GDMS erabiltzen ditugu aztarna metalen analisirako, Fe eta Ni bezalako ezpurutasun kritikoak maila kontrolagarrietan mantentzen direla ziurtatzeko, geruza epitaxialaren dopingarekin edo garraiolarien kontzentrazioarekin interferentziak saihestuz.

Dentsitatea eta gainazalaren egoera

CVD prozesuak eratutako β-SiC geruza polikristalinoak balio teorikotik hurbil dagoen dentsitatea du (3,21 g/cm³ gutxi gorabehera), porositate oso baxuarekin. Gainazaleko zimurtasuna (Ra) bezeroaren prozesuen eskakizunen arabera doitu daiteke, elkarlotze mekaniko nahikoa bermatuz, partikulak sortzeko iturri bihurtzea saihestuz.

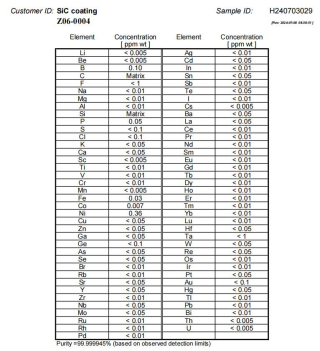

2. irudia - CVD SiC estaldurarako GDMS Ikuskapen-txostena

4. Kasu praktikoa: ertzaren horia konpontzea estalduraren errendimendua %50etik %90era hobetzeko

Ondorio nagusia:Mikro-estresa kentzeko hasierako deposizio-tasa eta fluxu-eremua zehatz-mehatz kontrolatuz, VeTek-ek bezeroaren MOCVD grafito-suzeptorearen estaldura-errendimendua hobetu zuen % 50etik % 90era ingurura, eta zerbitzu-bizitza nabarmen luzatu zuen.

Ekoizpen lerroan gertatutako benetako istorio bat da. Bezeroak grafitoaren suszeptore batzuetan ertz horia eta zuritzeko joeraren berri eman zuen, lotearen estaldura-errendimendu orokorra % 50 inguruan ibiltzea eragin zuen denbora luzez, linearen mantentze-kostu handiekin eta obleen arriskuarekin.

Xiao doktoreak zuzendutako talde teknikoak esku hartu ondoren, bi norabidetan zentratu ziren: lehenik eta behin, hasierako fasean jalkitze-tasa azkarregia zen, estalduran barne-tentsioaren metaketa eraginez; bigarrenik, ertzaren eta erdiko eskualdeen arteko fluxu-eremuen desberdintasunak tokiko lodiera edo lodiera txikia ekarri zuen. MTS/H₂ erlazioa, deposizio-tenperatura-profila eta instalazioen fluxu-eremuaren diseinua optimizatuz, mikro-estresak modu eraginkorrean askatu ziren. Azken finean, lote horren eta ondorengo ekoizpenaren estaldura errendimendua % 90etik gora egonkortu zen, bezeroaren ordezko zikloa argi eta garbi luzatu zen eta partikulen kexak nabarmen jaitsi ziren.

Kasu honek frogatzen du: “estaltzeko gai izatea” abiapuntua baino ez da; "estaldura egonkorra, luze irautea eta partikulak kontrolatzea" da ingeniariei axola zaien benetako balioa. Datuek edozein promozio baino ozenago hitz egiten dute.

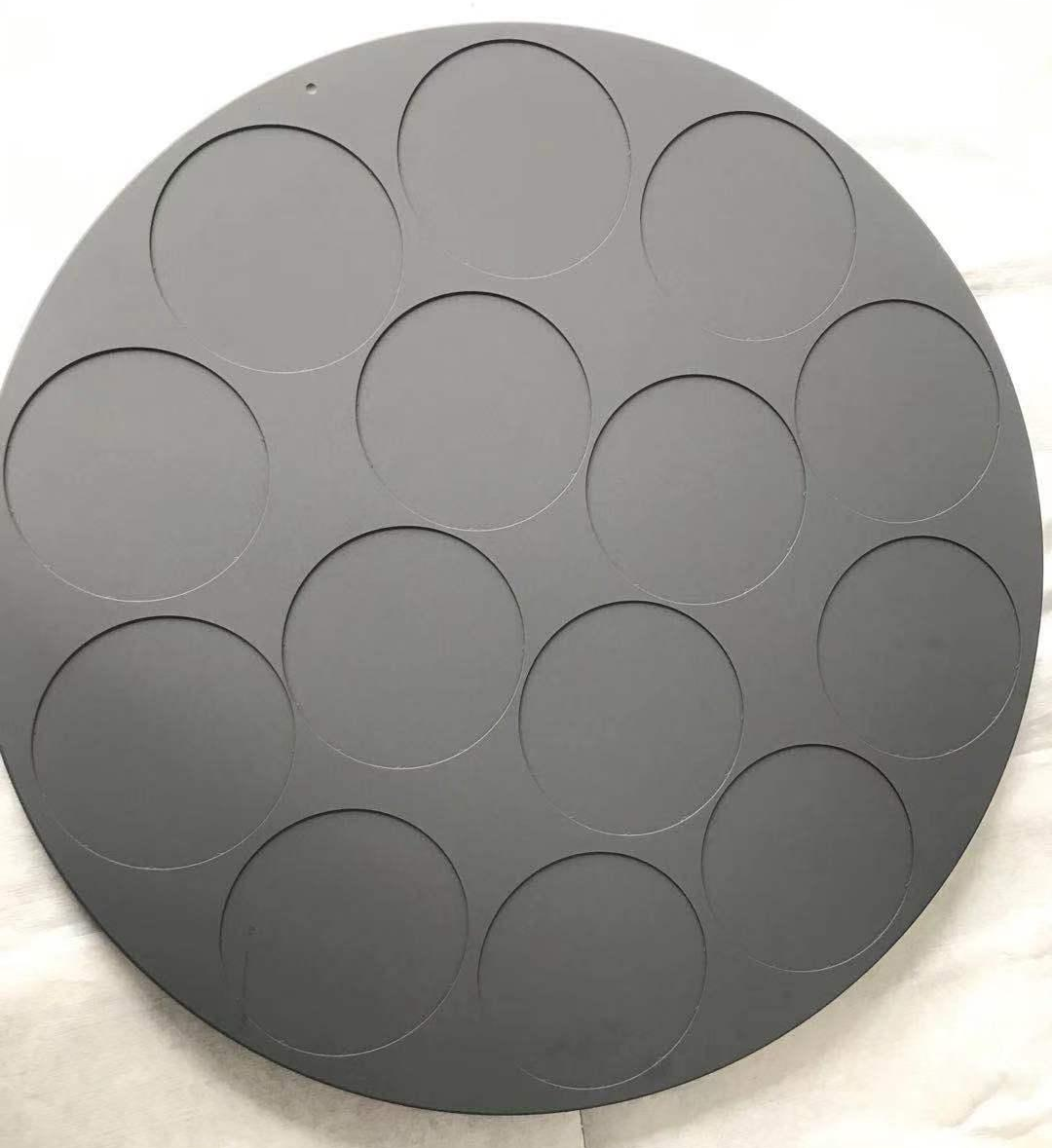

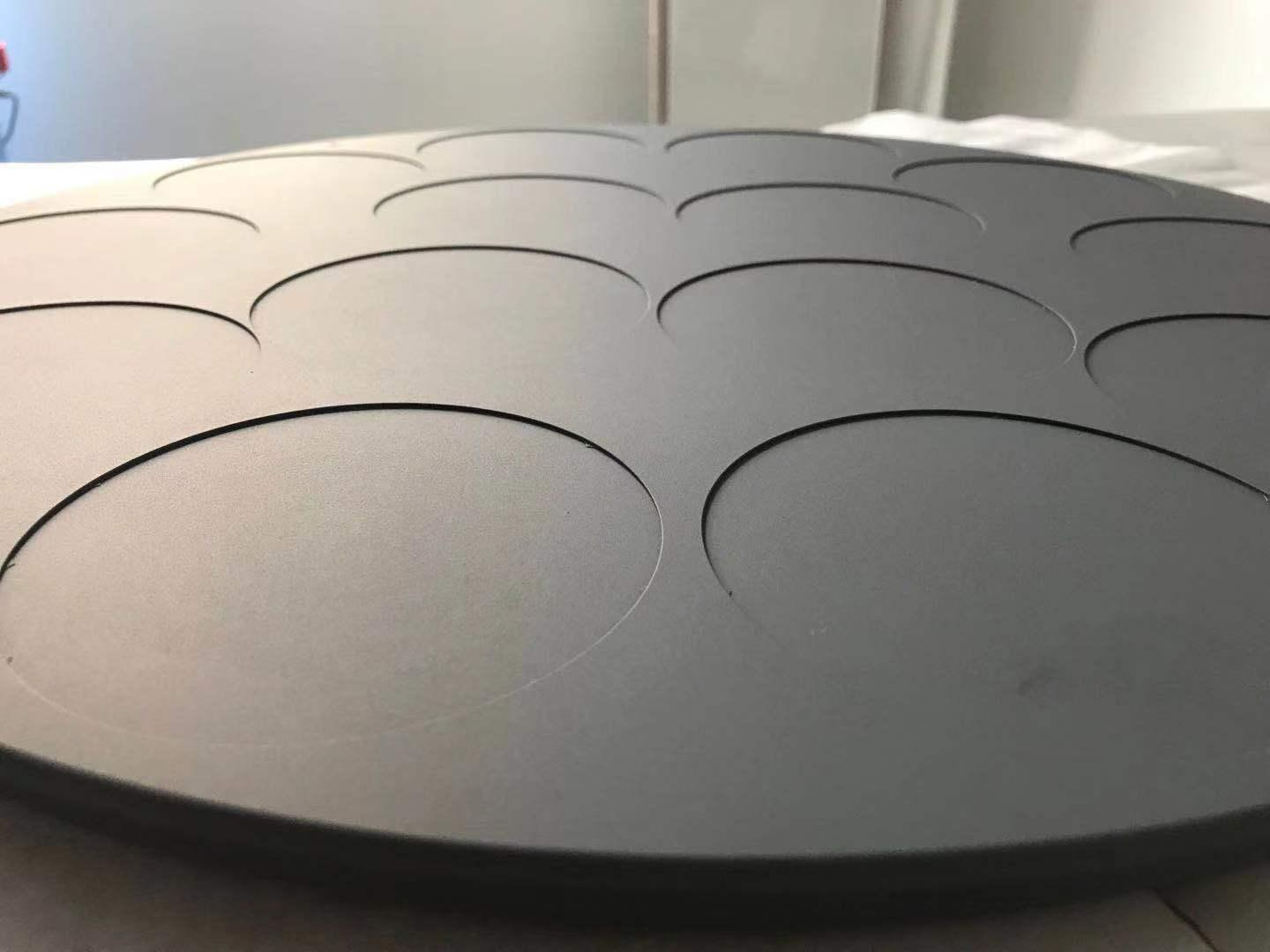

3. Irudia - Garbitasun handiko CVD Silizio-karburoa estalitako grafito susceptor gainazaleko kolore uniformearekin eta akatsik gabe

5. SiC solidoaren eta estalitako grafito piezen eta agertoki aplikagarrien arteko desberdintasunak

Ondorio nagusia:Estalitako grafitozko piezak kostu txikiagoa eta erantzun termiko azkarragoa dute, epitaxia suszeptore gehienentzat egokiak; SiC solidoak ez du interfaze-arriskurik eta plasma-erresistentzia handiagoa, eskakizun handiko osagaiak grabatzeko eta bizitza oso luzeko eszenatokietarako egokia.

Hautaketa-bilera askorekin borrokatzen da: estalitako grafitoa erabili behar al dugu edo zuzenean joan behar dugu Solid SiCra? Biak ez dira soilik "zein den hobea", baizik eta aplikazioaren eszenatokiaren eta jabetza-kostu osoaren (TCO) arteko truke-off bat.

Estalitako grafito piezen abantailak:Substratuaren eroankortasun termiko handia, berotze azkarra, kostu kontrolagarria; estaldurak hesi kimikoa eta partikulen ezabapena eskaintzen ditu. Uniformitate termiko handia behar duten GaN/SiC epitaxia suszeptoreetarako egokia.

SiC solidoaren abantailak:β-SiC monolitikoa estaldura-substratu interfazerik gabe, delaminazio-arriskurik gabe; garbitasuna 5N-7N izatera irits daiteke, plasma-higaduraren erresistentzia bikaina, egokia grabatzeko pieza kritikoetarako, hala nola foku-eraztunak eta dutxa-buruak, 2000 ordu baino gehiagoko bizitzarekin.

6. Osagaia Bizi-ziklo osoaren kudeaketa eta Garbiketa eta Birsorkuntzaren balioa

Ondorio nagusia:Instalazioaren monitorizaziotik eta anomalien abisutik garbiketa eta birsorkuntza profesionalera arte, begizta itxiko kudeaketa bat osatzeak TCO nabarmen murriztu dezake eta pieza berrien erosketa maiztasuna murrizten du. VeTek-ek garbiketa zerbitzuak eskaintzen ditu Aixtron/Veeco eta beste ekipo batzuentzat.

Fabrika askok estalitako piezak "erabili eta baztertu" kontsumigarri gisa hartzen dituzte. Egia esan, garbiketa eta birsorkuntza profesionalaren ondoren, osagaien zati handi bat pieza berrietatik hurbil dauden partikula-mailetara eta errendimendu termikoetara berreskura daiteke, batez ere Aixtron eta Veeco plataformetarako suszeptoreak eta aurreberotzeko eraztunak.

Bizi-zikloaren erregistro sinple bat ezartzea gomendatzen da: instalazio-denbora, funtzionamendu-ordu metatuak, garbiketa bakoitzaren ondoren gainazaleko egoera eta partikulen proben emaitzak erregistratzea. Estaldurak horia nabaria, tokiko delaminazioa edo partikulen gainditze iraunkorra erakusten duenean bakarrik ordezkatzeko erabakia abiarazi behar da, sentsazioan oinarrituta goiztiarra bota beharrean.

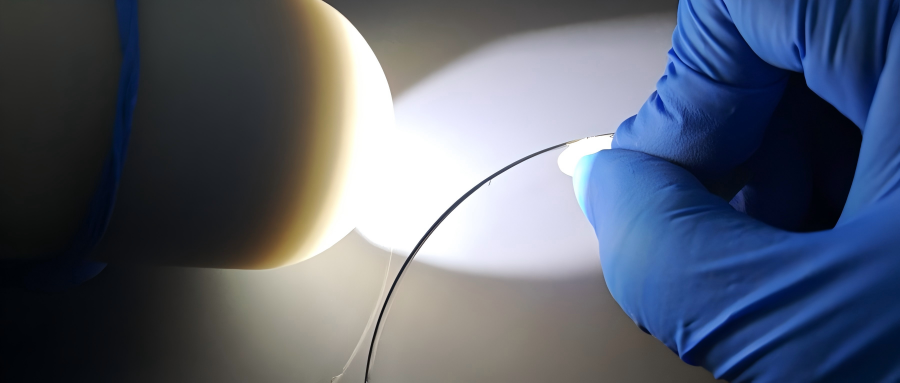

4. Irudia - CVD SiC Estaldura Grafito Piezen Garbiketa Zerbitzua

7. Hornitzaileen Ebaluazio Puntuak eta VeTek Zerbitzu-gaitasunak

Ondorio nagusia:ISO9001 sisteman, ikuskapen-txosten osoak (GDMS/ICP-OES), lagin-laguntza, fidagarritasuna eta ingelesezko komunikazio teknikorako gaitasuna. VeTek-ek 24/7 laguntza eta atzerriko bezeroarentzako arreta esperientzia du.

Hornitzaileen kualifikazio baldintza zorrotzak dituzten nazioarteko bezero edo fabrikentzat, puntu hauek bereziki kritikoak dira:

• Kalitate-sistema: ISO9001, prozesua kontrolatua eta trazagarria.

• Ikuskatzeko gaitasuna: estaldurarako eta substraturako materialaren analisi-txosten osoak ematea.

• Laginak eta epea: laguntza laginaren ebaluazioa; produktu estandarrak azkar bidaltzen dira, pieza pertsonalizatuak normalean 3-6 astez, premiazko eskaerak bizkortu daitezke negoziazioan.

• Komunikazio teknikoa: bai salmenta-taldeek bai ingeniaritza-taldeek ingelesez erraz komunika dezakete, atzerriko bezeroentzako komunikazio-kostua murriztuz.

• Salmenta osteko erantzuna: laguntza teknikoa eta akatsak aztertzeko laguntza ematea estaldurak edo osagaiek anomaliak erakusten dituztenean.

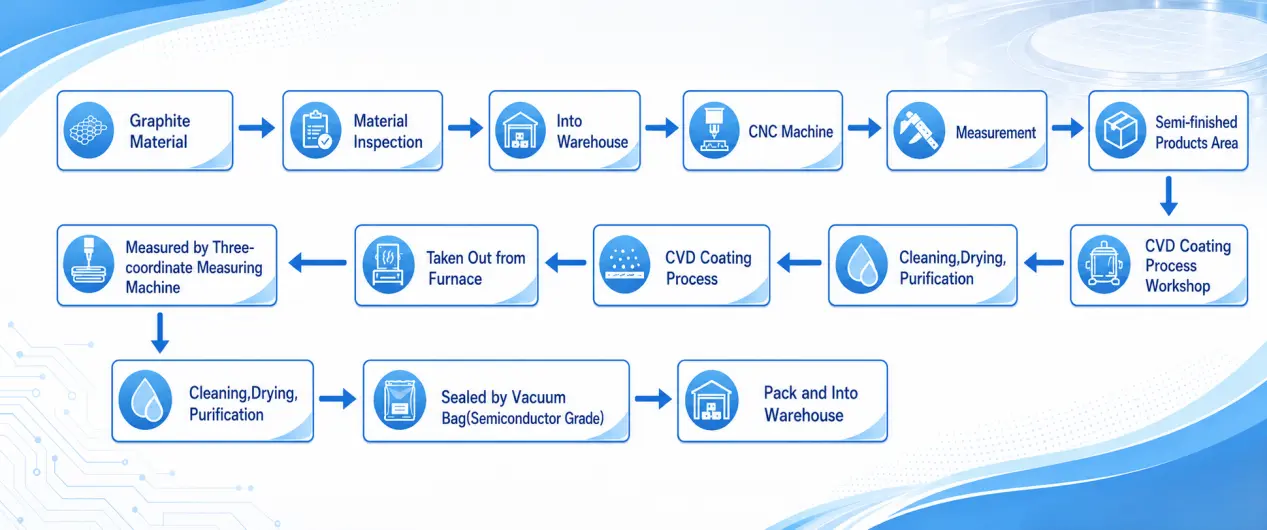

5. Irudia - VeTek produktuen eskaeraren prozesu osoa

8. Ohiko galderak

(1). Produktuak marrazkietan oinarritutako pertsonalizazio osoa onartzen al du? Zein ekipamendu nagusirekin bat etor daiteke?

Bai. Susceptor, aurrez berotzeko eraztuna, desbideratze eraztuna, ilargi erdia, foku eraztuna eta abar pertsonaliza ditzake, Aixtron G10, Veeco, ASM, AMEC, TEL bezalako plataformekin bateragarria.

(2). Nola bermatzen da garbitasuna? Zein mailatan kontrolatzen dira ezpurutasun metalikoak?

Estaldura eta osagaien purutasuna 5 ppm baino txikiagoa izan daiteke, batzuk % 99,99995era iristen dira. ICP-OES, GDMS eta beste ekipamendu batzuk aztarnak aztertzeko erabiltzen dira, txosten osoak emanez.

(3). Zer gertatzen da CVD SiC/TaC estalduren lodieraren uniformetasunari eta bizitzari buruz?

Lodiera-uniformitatea normalean ±% 5 barruan kontrolatzen da, lodiera 100-200 μm. Prozesu-leiho egokietan, GaN MOCVD suszeptorearen iraupena 500-1000 ordu bitartekoa izan daiteke; ultra-altuko agertokiek TaC edo Solid SiCra aldatzea eskatzen dute.

(4). Onartzen al da lagin-probak? Zein da eskaera handien epe arrunta?

Laginaren ebaluazioa onartzen da. Produktu estandarrak azkar bidal daitezke; Pieza pertsonalizatuak normalean 3-6 aste behar izaten dituzte, diseinuaren konplexutasunaren eta bolumenaren arabera. Premiazko aginduak bizkortu daitezke negoziazioan.

(5). Zein kalitate sistemaren ziurtagiri daude eskuragarri? Ikuskapen-txostenak eta salmenta osteko laguntza eman al daiteke?

ISO9001 kalitatea kudeatzeko sistema indarrean dago. Materialen eta estalduraren analisi-txostenak eman daitezke, 24/7 lineako laguntza teknikoarekin batera. Atzerriko bezeroentzako ingelesezko komunikazioa ezin hobea da.

9. Laburpena eta hurrengo urratsak

Hautaketa ez da inoiz "garestiena aukeratzea" edo "lodiena aukeratzea", baizik eta "zure ekipamenduaren, prozesu-leihoaren eta partikulen aurrekontuaren arabera errendimendu eta kostu oreka onena duen irtenbidea aurkitzea". Eskuliburu honek erabaki-esparru bat azkar ezartzen lagunduko dizula espero dugu: lehenik tenperatura eta atmosfera begiratu, gero estaldura edo SiC solidoa lotu eta, azkenik, datuekin baliozkotu bizitza-iraupena eta partikulen errendimendua.

Aixtron, Veeco edo beste plataformetan suszeptoreen, aldez aurretik berotzeko eraztunen edo gune beroko osagaien ordezko irtenbideak ebaluatzen ari bazara, ongi etorria zara zuzenean VeTek talde teknikoarekin harremanetan jartzera. Pertsonalizazio gomendioak, lagin-laguntza eta ikuskapen-txosten osoak eman ditzakegu zure marrazkietan edo lehendik dauden ordezko piezen arabera. Xiao doktorea eta ingeniaritza taldea prest daude zurekin edozein unetan eremu termikoaren optimizazioaren edo egituraren garapenaren behar bereziak eztabaidatzeko.

Produktuaren xehetasunak eta informazio tekniko gehiago lortzeko, mesedezjarri gurekin harremanetan.

Erreferentzia nagusiak eta datu-iturri

1. VeTek Semiconductor barneko ingeniaritza-datuak - SiC estalitako grafito suszeptorearen iraupena 500-1000 orduko GaN MOCVD prozesuarekin, estalduraren errendimendua % 50etik % 90era hobetu zen ertz horia ebatzi ondoren, eta beste kasu praktiko batzuk [1].

2. T/CASME 2000-2025 Silizio-karburoa estalitako grafito-jasotzaileen zehaztapen teknikoa epitaxia erdieroaleetarako — CVD prozesu bidez prestatutako SiC-ez estalitako grafito-jasotzaileen baldintza teknikoak zehazten ditu purutasun handiko grafito isostatikoko substratuetan, epitaxia produktu erdieroaleetan aplikagarriak.

3. T/CASME 2085-2025 Silizio-karburoaren kristalen hazkuntzarako tantalio-karburoaren estalitako produktuen zehaztapen teknikoa — TaC estalitako grafito-produktuen zehaztapen teknikoa SiC kristalen hazkuntzako eszenatokietan.

4. Nakamura et al., "Sintered tantalio-karburozko estaldurak grafitoaren substratuetan: oso fidagarriak diren babes-estaldurak ontziratu eta epitaxialaren hazkunderako", Applied Physics Letters, Vol. 106, 082108, 2015. — TaC estaldurek tenperatura altuetan (>2000 °C) eta atmosfera biziki korrosiboetan grafitozko substratuak modu eraginkorrean babestu ditzaketela baieztatzen du, SiC estaldurekin errendimendu-muga argia osatuz.

5. Wang et al., "The effects of carbonized buffer layer on the growth of SiC on Si", Journal of Crystal Growth, Vol. 199, 564–567 or., 1999. — Buffer-geruzaren efektuak eta gainazaleko morfologiaren kontrola SiC CVD hazkuntza-prozesuan aztertzen ditu, Scopus eta Web of Science-ek indexatua.

Oharra: testuko bizitza- eta errendimendu-datuak erreferentzia-balio tipikoak dira. Benetako errendimendua prozesuko baldintza zehatzek, ekipoen egoerak eta mantentze-mailak eragiten dute. Egiaztatu benetako neurriekin.

Egilea:VeTek Semiconductor Ingeniaritza Teknikoko Taldea (Xiao doktorearen gidaritzapean osatua)
