Silizioa isolatzailearen wafer
  • Silizioa isolatzailearen waferSilizioa isolatzailearen wafer
  • Silizioa isolatzailearen waferSilizioa isolatzailearen wafer

Silizioa isolatzailearen wafer

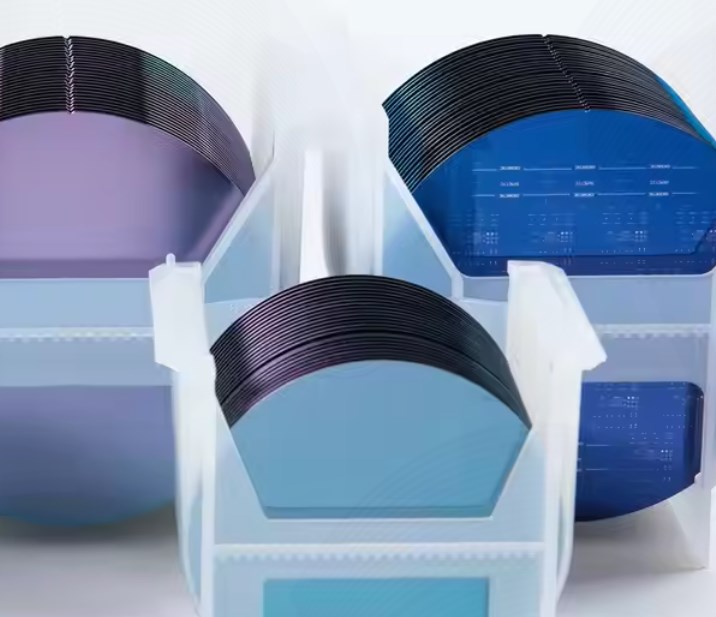

Vetek erdieroalea silizioko txinatar fabrikatzaile profesionala da, isolatzaileei buruzko wafer. Isolatzailearen gaineko silizioa subjektuen erdieroaleko material garrantzitsua da eta bere produktuaren ezaugarri bikainak funtsezko eginkizuna du errendimendu handiko, ahalmen txikiko, integrazio handiko eta RF aplikazioetan. Zure kontsulta espero dugu.

Lan printzipioaErdieroalea da'SSilizioa isolatzailearen ogiabatez ere, bere egitura eta propietate material berezietan oinarritzen da. Eta Soi ogiaHiru geruzaz osatuta dago: goiko geruza kristal bakarreko silizioko gailu geruza da, erdikoa oxido lurperatutako isolatzailea da (kaxa) geruza, eta beheko geruza silizio substratuaren euskarria da.

Silicon On Insulator Wafers(SOI) Structure

Isolatzaileen Wafers (SOI) silizioaren egitura


Isolamendu geruzaren eraketa: Isolatzailearen gaineko silizioa normalean Smart Cut ™ teknologia edo SIXOX (bereizketa inplantatutako oxigenoaren bidez) teknologiaren bidez fabrikatu ohi da. Smart Cut ™ teknologiak hidrogeno ioiak injektatzen ditu silizio-azalean burbuila geruza bat osatzeko, eta, ondoren, hidrogeno injektatutako wafer silizioaren laguntzarekin lotzen duogia



Bero tratamenduaren ondoren, hidrogeno injektatutako ogia burbuilaren geruzatik zatitzen da, egitura soi bat osatzeko.SIMOX teknologiaEnergia handiko oxigeno ioiak silizioko ogituretan inplantatzen ditu tenperatura altuetan silizio oxido geruza bat osatzeko.


Murriztu parasitoa: Kaxa geruzaSilizio karburoa ogiaGailuaren geruza eta oinarri silizioa modu eraginkorrean isolatzen ditu, nabarmen murrizteagaren gaitasun parasitikoa. Isolamendu honek energia kontsumoa murrizten du eta gailuaren abiadura eta errendimendua areagotzen ditu.




Saihestu latch-up efektuak: N-putzu eta p-putzu gailuakSoi ogiaerabat isolatuta daude, CMOS egitura tradizionaletan latch-up efektua saihestuz. Horrek aukera ematen duogia soi abiadura handiagoetan fabrikatu behar da.


Etch Stop Funtzioa:Kristal silikoko gailu bakarreko geruzaeta SOI Wafal-en kutxa geruzaren egiturak MEMS eta gailu optoelektronikoen fabrikazioa errazten du, Etch Stop funtzio bikaina eskainiz.


Ezaugarri horien bidez,Silizioa isolatzailearen ogiaErdieroaleen prozesamenduan eginkizun garrantzitsua du eta zirkuitu integratuaren (IC) garapen etengabea sustatzen duSistema mikroelektrikoak (MEMak)Industriak. Zalantzarik gabe espero dugu zurekin komunikazio eta lankidetza gehiago izatea.


200mm Sol Wafers zehaztapen parametroa:


                                                                                                      200 mm Sol Wafers zehaztapena
Ez-
Deskribapen
Balio
                                                                                                                  Gailu Silikonaren Geruza
1.1 Loditasun
220 nm +/- 10 nm
1.2 Ekoizpen metodoa
Cx
1.3 Crystal Orientazioa
<100>
1.4 Eroankortasun mota p
1.5 Danka Azal
1.6 Erresistentziaren batez bestekoa
8.5 - 11.5 0HM * cm
1.7 RMS (2x2 um)
<0,2
1.8 LPD (tamaina> 0,2UM)
<75
1.9 Akats handiak 0,8 mikro baino handiagoak (eremua)
<25
1.10

Edge Chip, Scratch, Crack, Dimple / Pit, Haze, Laranja azala (ikusizko ikuskapena)

0
1.11 Bolding Huts: Ikusmen Ikuskapena> 0,5mm diametroa
0



Isolatzaileen gaineko silizioa Ekoizpen dendak:


Silicon On Insulator Wafers shops


Hot Tags: Silizioa isolatzailearen wafer
Bidali kontsulta
Harremanetarako informazioa
Siliziozko karburozko estaldurari, tantaliozko karburozko estaldurari, grafito bereziari edo prezioen zerrendari buruzko kontsultak egiteko, utzi zure posta elektronikoa eta 24 orduko epean jarriko gara harremanetan.
