CVD SiC foku eraztun solidoen fabrikazioaren barnean: grafitotik zehaztasun handiko piezetara

Erdieroaleen fabrikazioaren apustu handiko munduan, non zehaztasuna eta muturreko inguruneak batera bizi diren, Silizio Karburoa (SiC) foku eraztunak ezinbestekoak dira. Erresistentzia termiko, egonkortasun kimiko eta erresistentzia mekanikoagatik ezagunak dira osagai hauek plasma bidezko grabaketa prozesu aurreratuetarako.

Haien errendimendu handiaren atzean dagoen sekretua Solid CVD (Chemical Vapor Deposition) teknologian dago. Gaur, agertoki atzetik eramango zaitugu fabrikazio-bidaia zorrotza arakatzeko: grafitozko substratu gordinatik zehaztasun handiko fabrikaren "heroi ikusezin" batera.

I. Oinarrizko Sei Fabrikazio Etapak

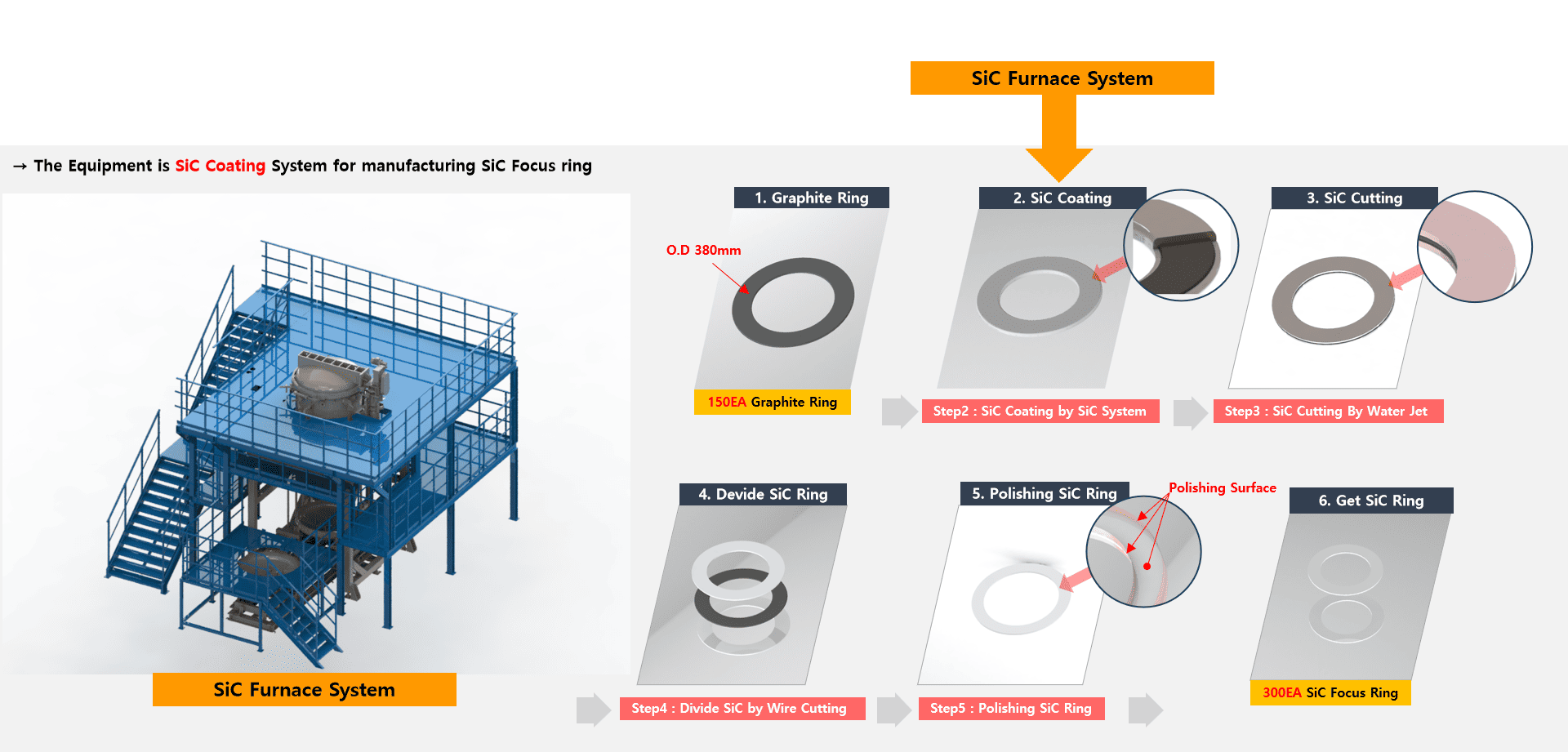

Solid CVD SiC foku eraztunak ekoiztea sei urratseko prozesu oso sinkronizatua da:

• Grafito Substratua Aurretratamendua
• SiC estaldura deposizioa (nukleoaren prozesua)
• Ur-jetaren ebaketa eta moldaketa
• Alanbre-mozketa bereiztea
• Zehaztasun Leunketa
• Azken Kalitatearen Ikuskapena eta Onarpena

Prozesua kudeatzeko sistema heldu baten bidez, grafitozko 150 substratu lote bakoitzak 300 SiC foku-eraztun amaitutako gutxi gorabehera eman ditzake, bihurtze-eraginkortasun handia erakutsiz.

II. Sakoneko murgilketa teknikoa: lehengaitik amaitutako piezara

1. Materiala prestatzea: purutasun handiko grafitoaren hautaketa

Bidaia grafitozko eraztunak hautatzean hasten da. Grafitoaren garbitasunak, dentsitateak, porositateak eta zehaztasun dimentsionalak zuzenean eragiten du ondorengo SiC estalduraren atxikimenduan eta uniformetasunean. Prozesatu aurretik, substratu bakoitza garbitasun-probak eta dimentsio-egiaztapenak egiten ditu, zero ezpurutasunek deposizioa oztopatzen dutela ziurtatzeko.

2. Estaldura-deposizioa: CVD solidoaren bihotza

CVD prozesua fase kritikoena da, SiC labe-sistema espezializatuetan egiten dena. Bi fase zorrotzetan banatzen da:

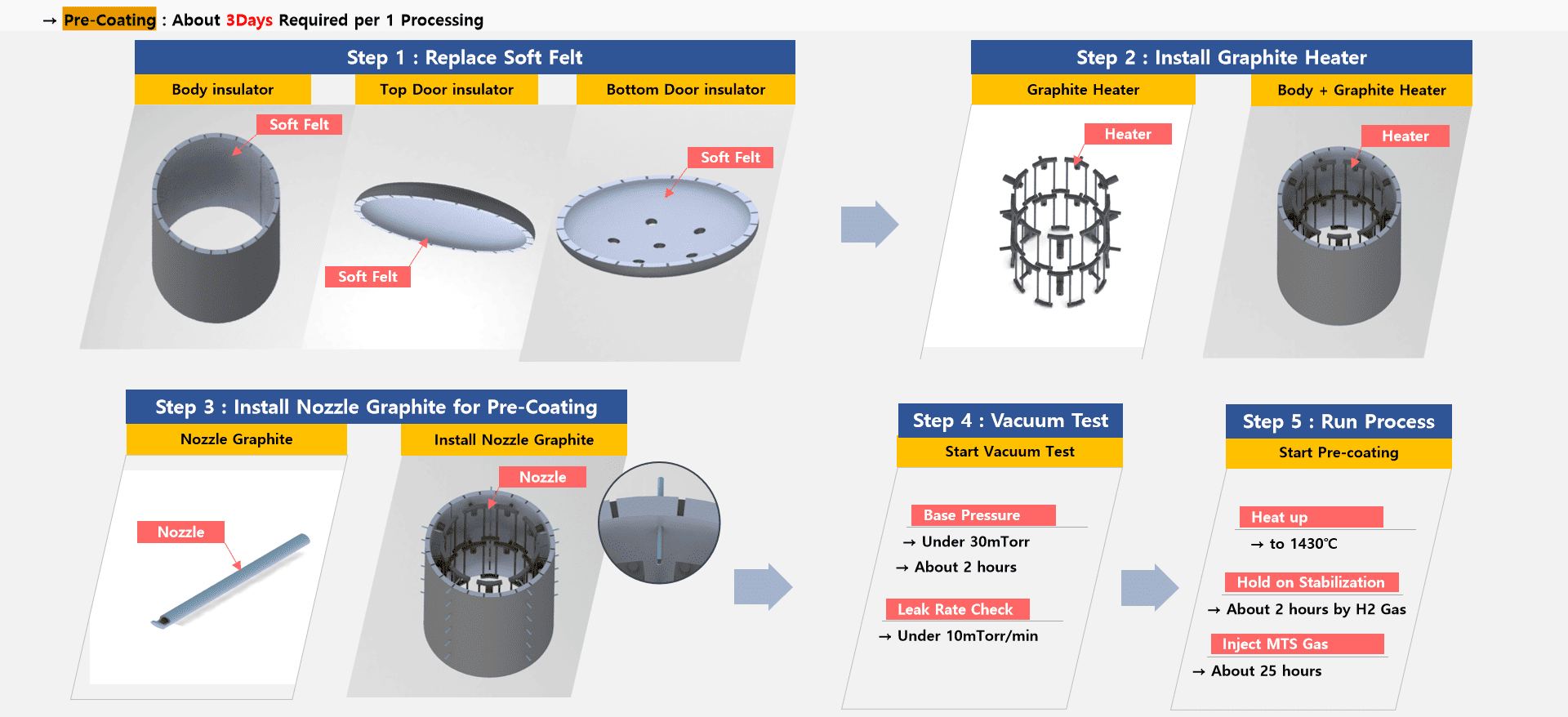

(1) Estaldura aurreko prozesua (~3 egun/lote):

• Konfigurazioa: ordezkatu feltro leunaren isolamendua (goiko, beheko eta alboko hormak) koherentzia termikoa bermatzeko; instalatu grafitozko berogailuak eta aurre-estaldurarako pita espezializatuak.
• Hutsean eta ihes-probak: ganberak 30 mTorr-tik beherako oinarrizko presioa lortu behar du 10 mTorr/min-tik beherako ihes-tasa batekin, mikro-ihesak saihesteko.
• Hasierako deposizioa: labea 1430 °C-ra berotzen da. 2 ordu H₂ atmosfera egonkortu ondoren, MTS gasa 25 orduz injektatzen da estaldura nagusirako lotura bikaina bermatzen duen trantsizio-geruza bat osatzeko.

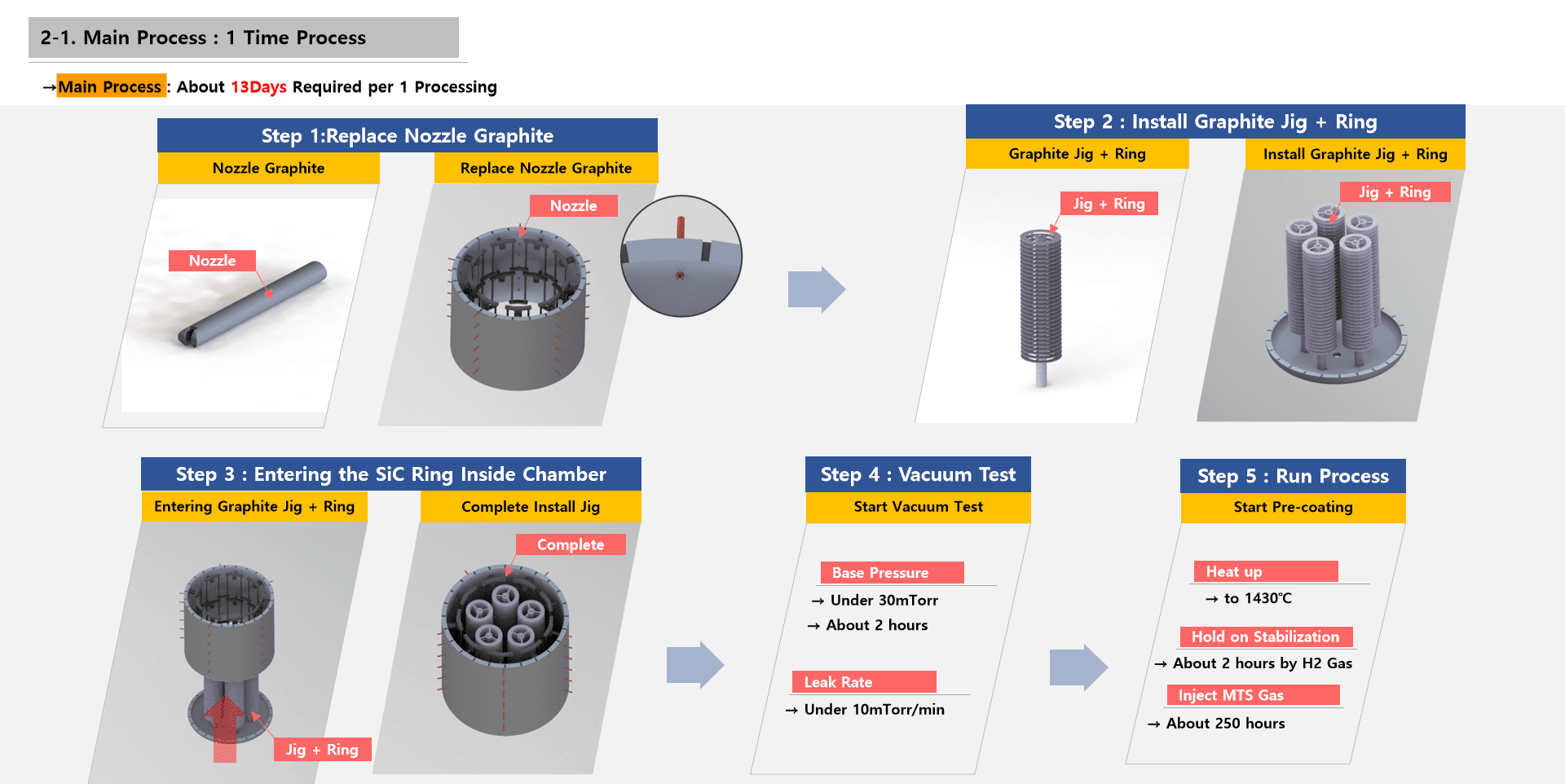

(2) Estaldura-prozesu nagusia (~13 egun/lote):

• Konfigurazioa: Berriro doitu toberak eta instalatu grafitozko plantillak helburuko eraztunekin.
• Bigarren mailako hutsaren ikuskapena: bigarren mailako hutsaren proba zorrotza egiten da, deposizio-ingurunea guztiz garbi eta egonkorra izaten jarraitzen duela bermatzeko.
• Hazkunde iraunkorra: 1430 °C mantenduz, MTS gasa 250 orduz injektatzen da gutxi gorabehera. Tenperatura altuko baldintza hauetan, MTS Si eta C atomoetan deskonposatzen da, eta poliki eta uniformeki grafitoaren gainazalean metatzen dira. Honek SiC estaldura trinko eta ez-porotsua sortzen du, Solid CVD kalitatearen bereizgarria.

3. Moldaketa eta Zehaztasun Bereizketa

• Ur-zorrotada ebaketa: Presio handiko ur-zorrotadak hasierako konformazioa egiten dute, soberan dagoen materiala kenduz eraztunaren profil zakarra definitzeko.
• Alanbre-mozketa: Zehaztasun-alanbre-ebakitzeak material ontziratua banakako eraztunetan bereizten du mikra-mailako zehaztasunarekin, instalazio-perdoia zorrotzak betetzen dituztela ziurtatuz.

4. Gainazalaren akabera: Zehaztasun Leunketa

Ebaki osteko, SiC gainazala leunketa jasaten du akats mikroskopikoak eta mekanizazio testurak ezabatzeko. Honek gainazaleko zimurtasuna murrizten du, eta hori ezinbestekoa da plasma prozesuan partikulen interferentziak minimizatzeko eta obleen etekin koherenteak bermatzeko.

5. Azken Ikuskapena: Estandartan Oinarritutako Balioztatzea

Osagai bakoitzak egiaztapen zorrotzak gainditu behar ditu:

• Dimentsio-zehaztasuna (adibidez, kanpoko diametroaren tolerantzia ± 0,01 mm)
• Estalduraren lodiera eta uniformetasuna
• Gainazalaren zimurtasuna
• Garbitasun kimikoa eta akatsen eskaneatzea

III. Ekosistema: Ekipamenduen Integrazioa eta Gas Sistemak

1. Gako ekipamenduaren konfigurazioa

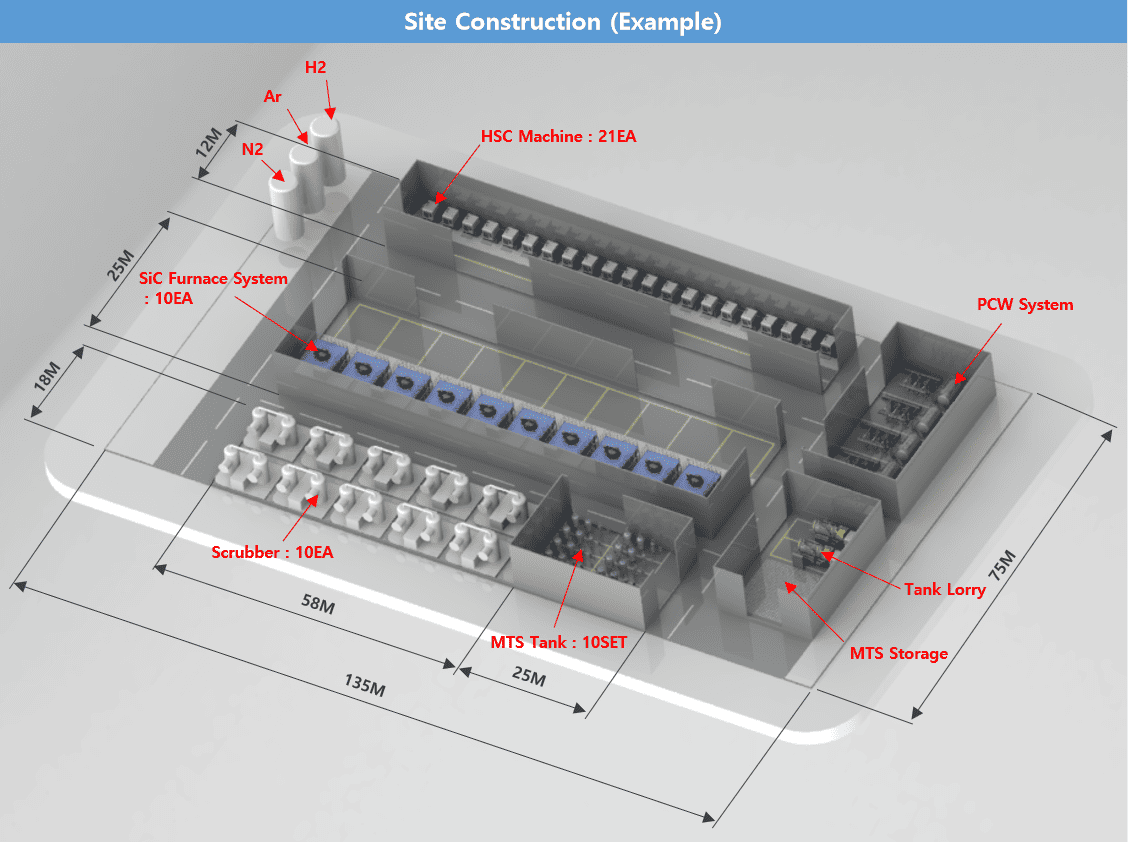

Mundu mailako ekoizpen-lerro batek azpiegitura sofistikatuetan oinarritzen da:

• SiC Labe Sistemak (10 Unitate): Unitate masiboak (7,9 m x 6,6 m x 9,7 m) estazio anitzeko eragiketa sinkronizatuak egiteko.
• Gas-hornikuntza: MTS tankeen eta entrega-plataformen 10 multzoek purutasun handiko fluxuaren egonkortasuna bermatzen dute.
• Laguntza-sistemak: ingurumen-segurtasunerako 10 garbigailu barne, PCW hozte sistemak eta 21 HSC (Abiadura Handiko Mekanizazioa) unitate.

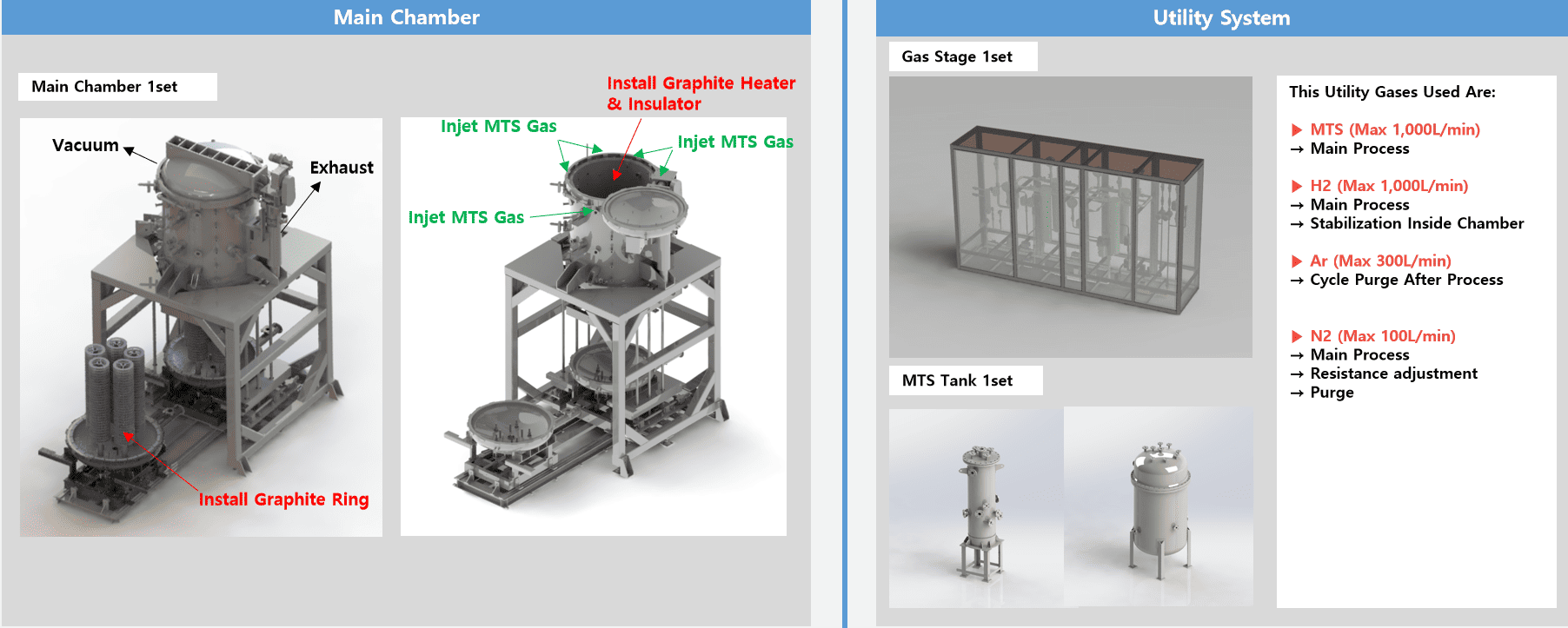

2. Oinarrizko Gas-sistemaren funtzioak

• MTS (gehienez 1000 L/min): Si eta C atomoak ematen dituen jalkitze iturri nagusia.
• Hidrogenoa (H₂, gehienez 1000 L/min): labearen atmosfera egonkortzen du eta erreakzioa laguntzen du.
• Argona (Ar, 300 L/min gehienez): Prozesuaren ondorengo garbiketa eta garbiketa egiteko erabiltzen da.
• Nitrogenoa (N₂, 100 L/min gehienez): erresistentzia doitzeko eta sistema garbitzeko erabiltzen da.

Ondorioa

Solid CVD SiC foku-eraztun bat "kontsumigarri" bat dela dirudi, baina benetan materialen zientziaren, hutsaren teknologiaren eta gasaren kontrolaren maisulana da. Grafitoaren jatorritik amaitutako osagairaino, urrats bakoitza nodo erdieroale aurreratuak onartzeko behar diren estandar zorrotzen froga da.

Prozesu-nodoak murrizten jarraitzen duten heinean, errendimendu handiko SiC osagaien eskaria hazi egingo da. Fabrikazio-ikuspegi heldu eta sistematiko batek hurrengo belaunaldiko txipetarako egonkortasuna eta fidagarritasuna bermatzen ditu grabazio-ganberan.
