Substratua vs. Epitaxia: Erdieroaleen fabrikazioan funtsezko eginkizunak

Sarrera: Txip modernoen bi zutabeak

Txip aurreratu batek abiadura handiko konputazioa eta potentzia handiko irteera nola lortzen dituen benetan ulertzeko, bere egitura fisikoaren oinarrizko bi zutabeetan sakondu behar dugu: substratu erdieroalea eta hazkunde epitaxialaren prozesua.

Besterik gabe, substratuak euskarri mekanikorako eta beroa xahutzeko "oinarria" eskaintzen du, geruza epitaxiala "geruza funtzional aktiboa" da "oinarri horren gainean" zorrotz eraikia. Bi terminoak karaktere bakarragatik desberdinak diren arren, oinarrizko desberdintasunak dituzte materialaren egituran, fabrikazio prozesuetan eta funtzio funtzionaletan. Artikulu honek sistematikoki azalduko ditu haien desberdintasun teknikoak, funtsezko parametroak eta azken gailuaren errendimenduan eragin erabakigarria.

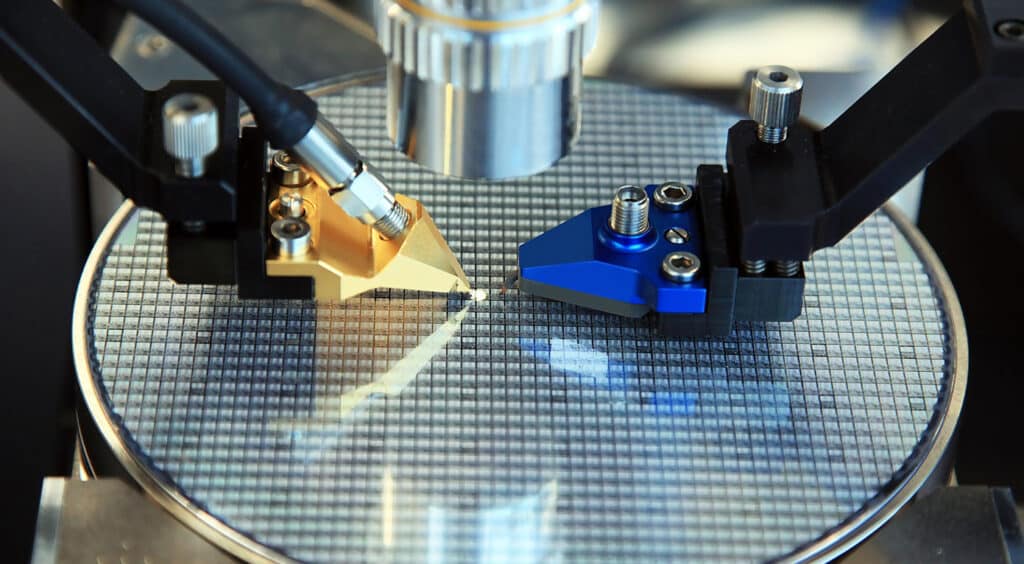

I. Zer da Substratu Erdieroalea?

[Atal honen ondorio nagusia]: Substratu erdieroale batek gailuaren "eskeleto" eta "bero-hustugailu" gisa balio du. Garbitasun handiko kristal bakarreko silizioa (Si) nagusitzen da kontsumo-merkatuan, eta silizio-karburoa (SiC), bere 4,9 W/cm·K-ko eroankortasun termiko handikoa, ezinbesteko aukera bihurtu da ibilgailu elektrikoetarako eta tentsio handiko aplikazioetarako.

Substratu erdieroaleek ia gailu erdieroale guztien oinarri estruktural eta termikoa osatzen dute. Ikuspegi mekanikotik, mikro eta nanoegiturak onartzen dituzten plataforma fisiko gisa balio dute; are garrantzitsuagoa dena, gerora metatutako geruzen kristalen orientazioa eta egitura-osotasuna zehazten dituen sare kristalezko txantiloia eskaintzen dute.

Aplikazioaren eskakizunen arabera, substratuko materialak kristal bakarrekoak, polikristalinoak edo amorfoak izan daitezke; hala ere, errendimendu handiko gailu elektronikoak ia erabat purutasun handiko kristal bakarreko lingoteetan oinarritzen dira, garraiolarien mugikortasuna oztopatzen duten aleen mugak eta akatsak minimizatzeko.

1.1 Substratu mota nagusiak eta haien material propietateak

Tamaina handiko substratuak aukeratzeak zuzenean eragiten du gailuaren errendimenduan, fabrikazio-errendimenduan eta kostuen egituran. Industriak hiru substratu mota nagusi erabiltzen ditu nagusiki:

• Siliziozko substratuak: Czochralski (CZ) edo Float Zone (FZ) metodoen bidez hazitako silizio kristal bakarreko (Si) erdieroaleen industrian erabateko nagusi izaten jarraitzen du gaur egun. Bere abantailak aparteko kostu-eraginkortasunean, erresistentzia mekaniko handian eta 300 mm-ko (12 hazbeteko) eskalagarritasunean daude. Asko erabiltzen da kontsumo-mailako prozesadoreetan, memoria-gailuetan eta eguzki-zelula estandarretan.
• Banda zabaleko substratuak (siliziozko karburoa eta zafiroa): Potentzia eta maiztasun eskakizunek silizioaren muga fisikoak gainditzen dituztenean, banda zabaleko materialak ezinbesteko aukera bihurtzen dira.
• Silizio karburoa (SiC): Eroankortasun termiko bikainarekin (3,7 eta 4,9 W/cm·K[1] gutxi gorabehera) eta eremu elektrikoaren matxura handiko indarrarekin, aukera ezin hobea da ibilgailu elektrikoen (EV) inbertsoreetarako eta tentsio handiko sare elektrikoetarako.
• Zafiroa (Al₂O₃): Gardentasun optiko eta isolamendu dielektriko propietate bikainekin, oso erabilia da LED urdin/ultramoreetan eta RF SOI aplikazio espezializatuetan.
• Kuartzozko substratua: Inertetasun kimiko oso altuari, hedapen termikoaren koefiziente oso baxuari eta purutasun optiko handiari esker, goi-mailako osagai optikoetan, maskararen hutsuneetan eta sentsore-ekipo espezializatuetan erabiltzen da batez ere.

1.2 Substratuen oinarrizko bi funtzioak: euskarria eta beroa xahutzea

Gailuaren benetako funtzionamenduan, ontziratu gabeko substratuek bi funtsezko funtzio betetzen dituzte:

Euskarri Mekanikoa: Egiturazko zurruntasuna ematen du ziklo termiko larrian, huts handiko prozesu kimikoetan, obleen manipulazioan eta atzeko ontziratzean, obleen deformazioa eta haustura modu eraginkorrean saihestuz.

Bero-eroapena (beroa xahutzea): Txip modernoek bero-fluxu lokalizatu masiboak sortzen dituzte; Silizio handiko substratuek bero-hustugailu zuzen gisa jarduten dute, beroa kanpora xahutzen dute juntura-eskualdea eta ihes termikoa saihesteko.

II. Zer da erdieroaleen hazkunde epitaxiala? (Errendimenduak bultzatutako geruza aktiboa)

[Atal honen ondorio nagusia]: Geruza epitaxiala "txip baten errendimenduaren arima" da. CVD/MOCVD-k eskala handiko industria-ekoizpena kudeatzen du, eta MBEk (Molecular Beam Epitaxy) interfaze oso aldapatsuak ahalbidetzen ditu atomo-mailako zehaztasunarekin. Teknologia epitaxialik gabe, 5G milimetroko uhin radarren eta tentsio handiko MOSFETen erresistentzia ultra baxua ezinezkoa litzateke.

Substratuak oinarri egonkorra ematen badu ere, soltean hazitako kristal bakarrek ezinbestean dituzte mikroakatsak, ezpurutasun naturalak eta ezaugarri elektriko finkoak. Abiadura oso handiko eta eraginkortasun handiko gailuak fabrikatzeko, fabrikatzaileek epitaxia hartu dute: kristal geruza ultra-garbi eta meheak xede-substratu batean deposizio kontrolatua.

Prozesu epitaxialean, lurrun edo molekula-sorten atomoak berotutako substratuaren gainazalean metatzen dira eta ezin hobeto lerrokatzen dira azpiko kristal-sarearekin. Ondorioz, oblea epitaxialak kristal-garbitasun oso handia erakusten du, akatsen dentsitatea substratu soltearena baino magnitude-ordena txikiagoa duena.

2.1 Epitaxial Deposizio Teknologia eta Ekipamendu Nagusiak

Hazkunde epitaxial modernoa, batez ere, metodo aurreratu hauen bidez lortzen da:

• Lurrun-deposizio kimikoa (CVD / MOCVD): Aitzindari gaseosoak deskonposatzen dira berotutako oblearen gainazalean, kristal bakarreko geruza uniforme bat osatzeko. Horien artean, Metal-Organic Chemical Vapor Deposition (MOCVD) III-V konposatuen eta banda zabaleko erdieroaleen hazkunde epitaxialaren industria estandarra da.

• Sortu molekularra epitaxia (MBE): Ultra-hutsean (UHV) ingurunean burututa, prozesu honek atomo bakarreko geruzako zehaztasuna lortzen du izpi termiko zehatz bat substratura zuzenduz, eta, ondorioz, interfaze-gradiente izugarriak sortzen dira. Egitura ultrafinetarako egokia da, esate baterako, putzu kuantikoak.

Kalitate handiko depositu epitaxialak prozesuen kontrol zehatzean ez ezik, erreakzio-ganberaren barneko osagai nagusien bizi-iraupenaren kudeaketan ere oinarritzen da (adibidez, SiC estalitako grafito-substratuak), eta horrek prozesuen egonkortasunean eta etekinean zuzenean eragiten du.

2.2 Teknologia epitaxialak gaitutako aplikazio aurreratuak

Epitaxyak material solteekin bakarrik lortu ezin diren gailuen arkitekturak ahalbidetzen ditu:

• SiGe-Germanio Heterojunkzio Bipolar Transistorea (SiGe HBT): Oinarrizko eskualdean SiGe epitaxial geruza ultramehe bat hazteak banda desplazamendu bat sortzen du, maiztasun handiko erantzun-abiadura nabarmen hobetuz.
• Strained Silicon Teknologia: SiGe sare batean siliziozko geruza mehe bat metatzeak trakzio edo konpresio tentsioa eragiten du, eta, ondorioz, garraiatzaileen mugikortasuna areagotzen da (n-FETetan elektroien mugikortasuna eta p-FETetan zuloen mugikortasuna hobetzen dira).
• Hazkunde epitaxial selektiboa (SEG): FinFET eta Gate-All-Around (GAA) arkitektura modernoetan, Si/SiGe epitaxiaren hazkunde selektiboak iturburu/drainatze eskualdeetan kontaktuen erresistentzia murrizten du eta saturazio-korrontea areagotzen du.

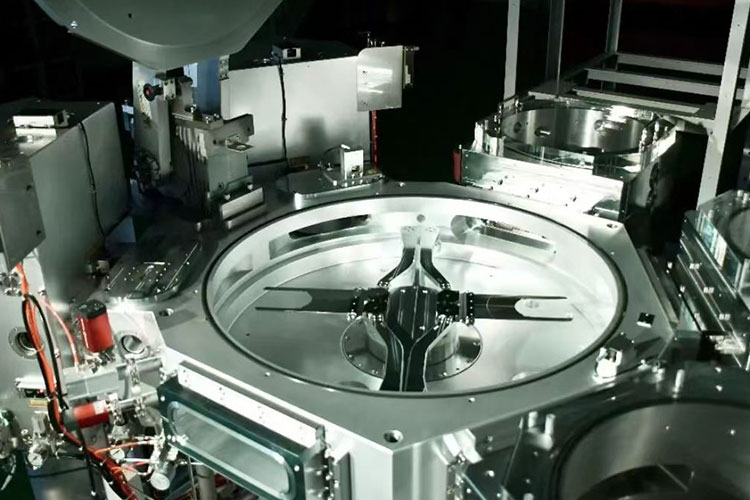

Erdieroalearen epitaxia-prozesuaren definiziorako, ikus:Zer da epitaxia erdieroalearen prozesua?

III. Substratua vs Epitaxial Wafer: Desberdintasun gakoen ikuspegi orokorra

[Atal honen ondorio nagusia]: biak bereizteko modurik zuzenena haien "rol funtzionalak" aztertzea da: substratua kolpe fisiko eta termikoak jasateko arduraduna da, geruza epitaxiala korronte eta eremu elektrikoei eusteaz arduratzen dena. Eskualde aktiboa akatsak izateko joera duen eskualdetik desakoplatuz, oble epitaxialek substratu batean zuzenean fabrikatutako gailuek baino magnitude ordena bat baino txikiagoak diren ihes-korronte mailak lortzen dituzte.

Konparazio bisual bat egiteko, beheko taulak ontziratu gabeko substratuen eta obleen epitaxialen arteko funtsezko desberdintasunak laburbiltzen ditu fabrikazio-parametro nagusiei dagokienez:

IV. Aurrerapen teknikoa: nola hobetzen du epitaxiak funtsean gailuaren errendimendua?

[Atal honen ondorio nagusia]: Substratu solteetan dauden mikroakats naturalak eta estres termiko puntuak gailuetan ihes-korronte handia eta matxura-tentsio baxua eragiten duten "ezkutuko hiltzaileak" dira. Teknologia epitaxialaren funtsa "substratu mekaniko akastuna" "akatsik gabeko geruza funtzional aktibotik" desakoplatzean datza, eta, horrela, geruza epitaxial hutsaren barruan eramailearen garraioa isolatzean datza. Desakoplazio-diseinu honek funtzionamendu-maiztasun handiagoak, energia-kontsumo txikiagoa eta gailuen iraupen luzeagoak eragiten ditu zuzenean, substratu solteak soilik erabiliz inoiz lortu ezin den jauzi kualitatiboa.

Teknologia epitaxialaren sarrera ez da "film geruza bat gehitzea" soilik, gailuaren fidagarritasun eta errendimendu elektrikoaren jauzi kualitatiboa baizik.

Nahiz eta purutasun kimikorik handiena izan, ontziratu gabeko substratu estandarrek ezinbestean dituzte mikroporositatea, oxigeno- hauspeak eta tentsio termikoko puntuak kristalak ateratzeko prozesuan. Gailuak ontziratu gabeko substratuetan zuzenean fabrikatzeak ihes-korronte handia eta matxura-tentsio-tolerantzia baxua eragiten du.

Aitzitik, oble epitaxialek garraiatzaileen garraioa isolatzen dute akatsik gabeko geruza epitaxial huts baten barruan. Eskualde funtzional aktiboa akatsen joera duen substratu mekanikotik desakoplatuz, fabrikatzaileek lor dezakete:

• Funtzionamendu-maiztasun handiagoak (kapazitate parasito txikia);
• Energia-kontsumo txikiagoa (ihesak murriztu);
• Gailuaren bizitza luzeagoa eta aparteko egonkortasuna muturreko estres elektrotermikoaren pean.

Esate baterako, potentzia erdieroaleen alorrean, SiC geruza epitaxial homogeneoaren kalitateak zuzenean zehazten du MOSFET gailuen matxura-tentsioaren balorazioa eta on-erresistentzia, SiC substratu handiek beren kabuz lortu ezin duten zerbait.

V. Ingeniarientzako kezka handiena duten gai teknikoak (FAQ)

(Ondoko galderak erdieroaleen ekoizpen-lerroen prozesuko ingeniariek benetako hazkuntza epitaxialeko prozesuetan aurkitzen dituzten erronka tekniko arruntetatik eratorritakoak dira)

1.G.: Hazkunde epitaxialean partikulak bat-batean handitzen badira, ganberaren ihesak alde batera utzita, zein beste eremu erraz ikertu behar dira?

E: Hau da ingeniariek ohiko ostia ibilaldietan jasaten duten ustekabeko egoerarik zailenetako bat. Ganbera hermetikoa dela baieztatu ondoren, hiru "ezkutuko izkin" ikertzeari lehentasuna ematea gomendatzen dugu:

1. Grafito suszeptorearen gainazaleko egoera: SiC estaldurako mikropitzadurak edo zuritze-eremuak tenperatura altuetan partikulak askatu ditzakete. Suszeptorea 1.000 exekuzio baino gehiagotan erabili bada, berehala ordezkatzea gomendatzen dugu probak egiteko; partikula arazo asko desagertzen dira suszeptorea estaldura osorik duen batekin ordezkatu ondoren.

2. Presio iragankorrak gas-linea aldatzean: MOCVD sistemetan, iturriaren gas-aldaketaren momentuan presio-gorabeherak hodiaren barruko hormetatik azpiproduktuak askatzea eragin dezakete. Presio-kontrolagailu automatikoaren (APC) erantzun-kurba ikuskatzea gomendatzen dugu presioa gainditzen ari den ala ez baieztatzeko.

3. Substratuaren atzeko aldean kutsatzaileak: substratuaren atzeko aldean hauts fina edo hondakin organikoa badago ganberara sartu aurretik, tenperatura altuetan aurreko alboko geruza epitaxialera "migratu" daiteke; hau da gehien ahaztutako gaia.

Partikulen arazoak konpontzea funtsean "desagerrarazteko" prozesu bat da: hasi gehien ordezten diren kontsumigarrietatik eta jarraitu arazoa pausoz pauso ganberaren zati sakonenetara.

2.G.: SiC epitaxian, zein estua da prozesu-leihoa urrats-fluxuaren hazkunderako? Zein dira tenperatura- eta presio-desbideratzeekiko tolerantzia?

A: Galdera honek SiC epitaxia-prozesuaren muina ukitzen du: urrats-fluxuaren hazkundeak hiru baldintza behar ditu aldi berean bete behar diren leiho oso estu batean: gainazaleko mugikortasun nahikoa, nukleazio-hesi egoki bat urrats ertzean eta hiru dimentsioko uhartearen hazkundea kentzea.

Produkzio masiboko lerroetako datu praktikoetan oinarrituta:

• Tenperaturaren leihoa: Normalean 1550 °C eta 1650 °C artean, gutxi gorabehera ±15 °C-ko leiho eraginkor batekin. Tenperatura baxuegia bada, gainazaleko zimurtasuna (RMS) nabarmen hondatzen da; tenperatura altuegia bada, 3C-SiC inklusio polimorfikoak agertzen dira.
• Presio-leihoa: Normalean 50 eta 200 mbar artean kontrolatzen da, gutxi gorabehera ±20 mbar-eko leiho eraginkor batekin. Gehiegizko presioa → gainazaleko migrazioaren luzera eta pauso-koaleszentzia murriztua; presio nahikoa → lurrunaren gainsaturazioa gutxitu eta hazkunde-tasa nabarmen jaitsi da.

Ingeniaritza-aplikazio praktikoetan, prozesuko ingeniari gehienek nahiago dute lehenik tenperatura konpondu eta, ondoren, leihoa aurkitzeko presioa finkatu, ganberak azkarrago erantzuten duelako presio-aldaketei, DOE (Diseinua Esperimentuen) azterketa azkarrerako egokia baita.

3.G.: Nola zehazten da MOCVD ekipoko grafitoaren susceptoraren ordezko zikloa? Korrika kopuruan edo ikusizko ikuskapenean oinarritzen da?

E: Arazo hau prozesu-errendimenduaren eta ekoizpen-kostuen arteko orekarekin erlazionatuta dago eta funtsezko ardatza da produkzio-lerroetako ingeniarientzat eta kontratazio-erabakitzaileentzat.

Industria estandarraren praktika bide bikoitzeko ikuspegia da, "loteen iraupena" eta "ikusizko ikuskapena" konbinatzen dituena:

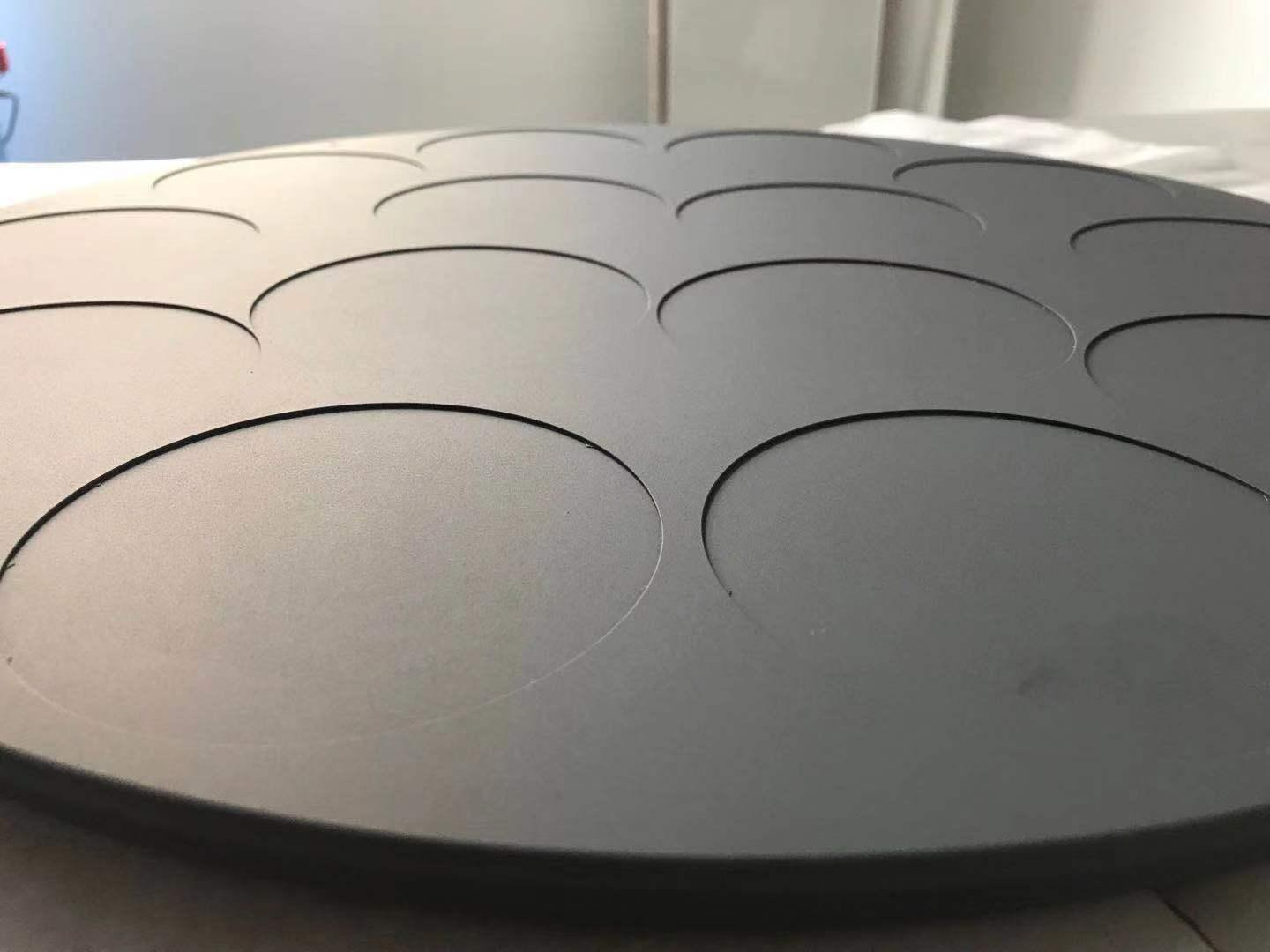

• Batch Bizi-iraupena: Hornitzaileek gomendatutako zerbitzu-bizitza ematen dute (adibidez, VETEK-en SiC-ko estalitako suszeptoreak gomendatzen dira Aixtron loteetarako), estalduraren ziklo termikoko nekean oinarritutako zahartze azeleratuko probetatik eratorria. Itxura normala bada ere, lote-zenbaketa horretara iritsi baino lehen suszeptorea ordezkatzea gomendatzen da, bat-bateko hutsegite arriskua arintzeko.

• Ikusizko Ikuskapena: Prozesatzeko lote bakoitzaren ondoren, ikuskatu SiC estaldura gainazala edo aztertu mikroskopioan. "Bandera gorri" hauetakoren bat agertzen bada, ordezkapena berehala egin behar da, ez itxaron gomendatutako bizitzaren amaiera arte:

① Estalduraren zuriketa edo pitzadura ikusgaia;

② Azalean > 1 mm-ko diametroa duten adabaki koloregabeak (estalduraren kalteak eta grafito-substratuaren oxidazioa adierazten dutenak);

③ Geruza epitaxialean lokalizatutako lodiera-aldaera errepikariak, baldin eta aire-fluxuaren banaketa-faktoreak baztertu badira.

Oso balioztatuta dagoen ingeniaritza-praktika bat hornitzaileak gomendatutako bizi-iraupenaren %80an ordezkapen-zikloa ezartzea da, eta, aldi berean, substratuaren iraupenaren datu-base bat ezarriz, lote bakoitzaren itxura argazkiak ateraz eta artxibatuz. Planteamendu honek txatarra goiztiarra (hondakinak eragiten dituena) eta azken laberaino jokoak saihesten ditu, eta horrek lote osorako txatarra eragin dezake.

4.G.: Oblea epitaxialaren arkuak edo deformazioak zehaztapenak gainditzen dituenean, hau substratuari edo prozesu epitaxialari zor al da batez ere?

E: Errendimenduaren analisi-bileretan ingeniarien artean "erantzukizuna egozteko" gairik eztabaidatuena da. Erantzuna da: biek laguntzen dute, baina pisu erlatiboa aldatu egiten da material-sistemaren arabera:

Warpage-arazoetarako arazoak konpontzeko sekuentzia pragmatikoa: Lehenik eta behin, egiaztatu substratuaren sarrerako deformazio-datuak (hornitzailearen Cpk txostena) → Gero, egiaztatu labe epitaxialaren tenperatura-uniformitatea (termoparearen kalibrazioa) → Azkenik, egokitu prozesuaren errezeta.

VI. Laburpena eta aukeraketa gomendioak

Laburbilduz, substratuak "eskeletoa eta bero-husketa" gisa balio du, eta geruza epitaxialak "garuna eta muskuluak" gisa jokatzen du. Biak ezinbestekoak dira:

Kostuarekiko sentikorrak diren txip logiko estandarretan edo gailu diskretu soiletan zentratzen bazara, kalitate handiko eta tamaina handiko siliziozko substratuak nahikoak dira zure beharrak asetzeko.

Zure aplikazioak maiztasun handiko komunikazioak, tentsio handiko potentzia bihurtzea edo sentsibilitate handiko fotodetekzioa badakar, orduan zehaztasun-prozesu epitaxialak erabiliz ekoiztutako obleak dira zure aukerarik onena.

Gaur egungo erdieroaleen fabrikazio-industrian, etengabe irtenbide "bizkorragoak, txikiagoak eta eraginkorragoak" bilatzen dituenean, teknologia epitaxiala Mooreren Legearen muga fisikoak gainditzeko oinarrizko tresna bihurtu da.
