CVD estaldura erdieroaleen epitaxian: ingeniaritza-parametroak, SiC/TaC hautaketa eta hutsegiteen kontrola

Egilea | Nickwu ingeniaria | Ingeniaria, Material Aurreratuen Dibisioa, Vetek Semiconductor

Sarrera: Epitaxian, estalitako grafito suszeptore bat erreaktorearen muga termiko, kimiko eta kutsaduraren parte da. Bere balioa ez dago estalduraren lodieran bakarrik, baizik eta amaitutako piezak oblearen tenperatura, gainazaleko egonkortasuna eta errepikakortasuna hazteko eta garbitzeko zikloen bidez mantentzen duen koherentzian.

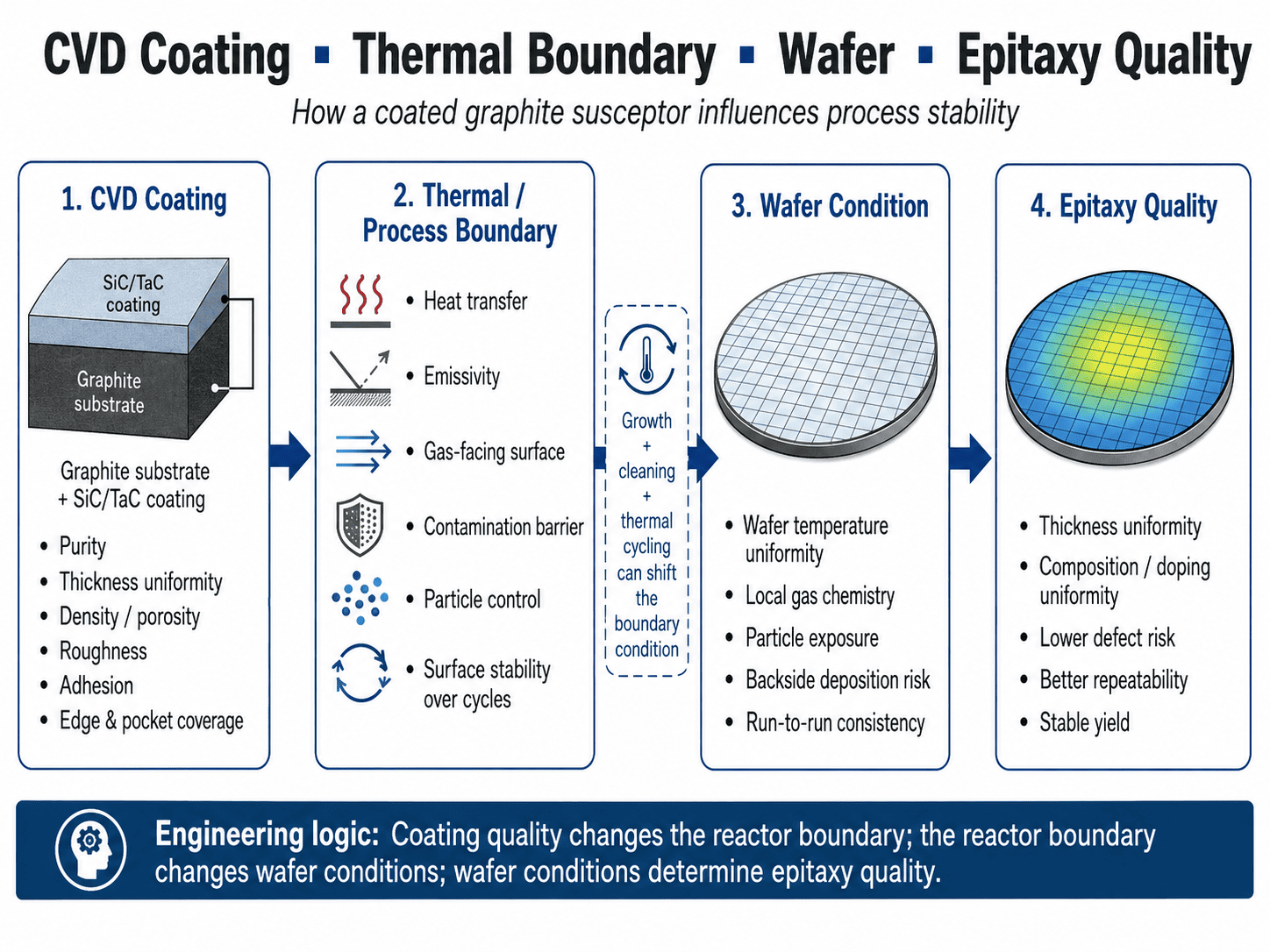

1. CVD estaldura epitaxia-prozesuaren muga gisa

Oinarrizko ondorioa: Tenperatura, presioa eta gas-fluxua aldatu gabe ere, estalduraren zimurtasunak, gordailuak, poltsikoen geometriak edo interfazearen degradazioak bero-transferentzia eta gainazaleko kimika alda ditzakete. Estalitako suszeptorea, beraz, prozesurako erreaktoreen osagai kritiko gisa tratatu behar da, ez obleen euskarri pasibo gisa.

Hazkuntza-tenperatura tipikoek karga erakusten dute: GaN MOCVD sarritan 1000-1100 °C ingurukoa da, Si epitaxia 1050-1200 °C inguruan eta SiC epitaxia 1500-1700 °C ingurukoa. Obleen tenperatura berogailuaren potentzia gehi suszeptorearen geometriaren, emisibitatearen, poltsikoko sakoneraren, errotazioaren eta gas-fluxuaren araberakoa da.

MOCVD planetarioak fluxu laminarra eta eramaile anitzeko biraketa erabiltzen ditu lodiera, konposizioa eta dopinaren uniformetasuna hobetzeko.[1]

2. CVD SiC eta TaC estaldura-parametroak

Oinarrizko ondorioa: "100 μm estaldura" ez da erdieroaleen zehaztapen osoa. Dentsitatea, purutasuna, mikroegitura, zimurtasuna, CTE, lodieraren banaketa, atxikimendua eta akatsen kontrola elkarrekin kontuan hartu behar dira, batez ere tokiko deposizioa desberdina izan daitekeen poltsikoetan, ertzetan, zuloetan eta itzalpeko ezaugarrietan.

Ingeniaritza katea hau da:

CVD tenperatura / presioa / gas erlazioa → alearen hazkundea → dentsitatea / zimurtasuna / estresa → estalduraren bizitza.

Presio handiagoak zimurtasuna eta porositatea areagotu zituen, gehiegizko tenperaturak egitura latzagoak sortzen zituen bitartean.[3]

3. Uniformetasun termikoa eta Run-to-Run errepikakortasuna

Oinarrizko ondorioa: Estaldura bat prozesu onartezina bihur daiteke nabarmen zuritu baino lehen. Lodieraren noraezak, atzeraldiak, gordailuak edo zimurtasunaren aldaketak obleen arteko bero-transferentzia eta emisibitatea alda ditzakete, tenperatura edo exekuziorako noraeza sortuz osagaia mekanikoki osorik agertzen den bitartean.

Ostia beroaren balantzea:

Qtotal = Qcondukzioa + Qerradiazioa + Qkonbekzioa

Estalitako suszeptoreak termino hauetan eragiten du materialaren propietateen, gainazaleko egoeraren eta geometriaren bidez. Poltsikoen sakonerak garrantzia du, estalduraren metaketak azken oblearen eserlekuaren geometria aldatzen duelako.

Poltsiko baten inguruan aldatzen den 100 μm-ko estaldura nominal batek bide termikoa zein azken dimentsioa alda ditzake. Aldakuntza txikiek ez dute automatikoki ez-uniformitatea eragiten, baina estaldura osteko poltsikoko sakonerak CTQ bat izan behar du.

Ekoizpenean:

hazkuntza-gordailuak + garbiketa + ziklo termikoa → zimurtasun/emisibotasun noraeza → muga termiko-noraeza → oble-tenperatura-noraeza → hazkunde-tasa/konposizio-noraeza.

Osagaien iraupena, beraz, prozesuen mugen arabera definitu behar da, ez soilik "haustura ikusgarririk gabe".

4. CVD SiC vs CVD TaC hautaketa

Oinarrizko ondorioa: CVD SiC oinarri praktikoa da Si, GaN eta SiC epitaxia zati askorentzat, bere heldutasuna, purutasuna eta grafitoarekin bateragarri direlako. TaC erakargarria bihurtzen da muturreko tenperaturak edo Si-ko kimika aberatsak SiC atzeraldia egiaztatzen duen bizitza mugatzeko mekanismoa bihurtzen duenean.

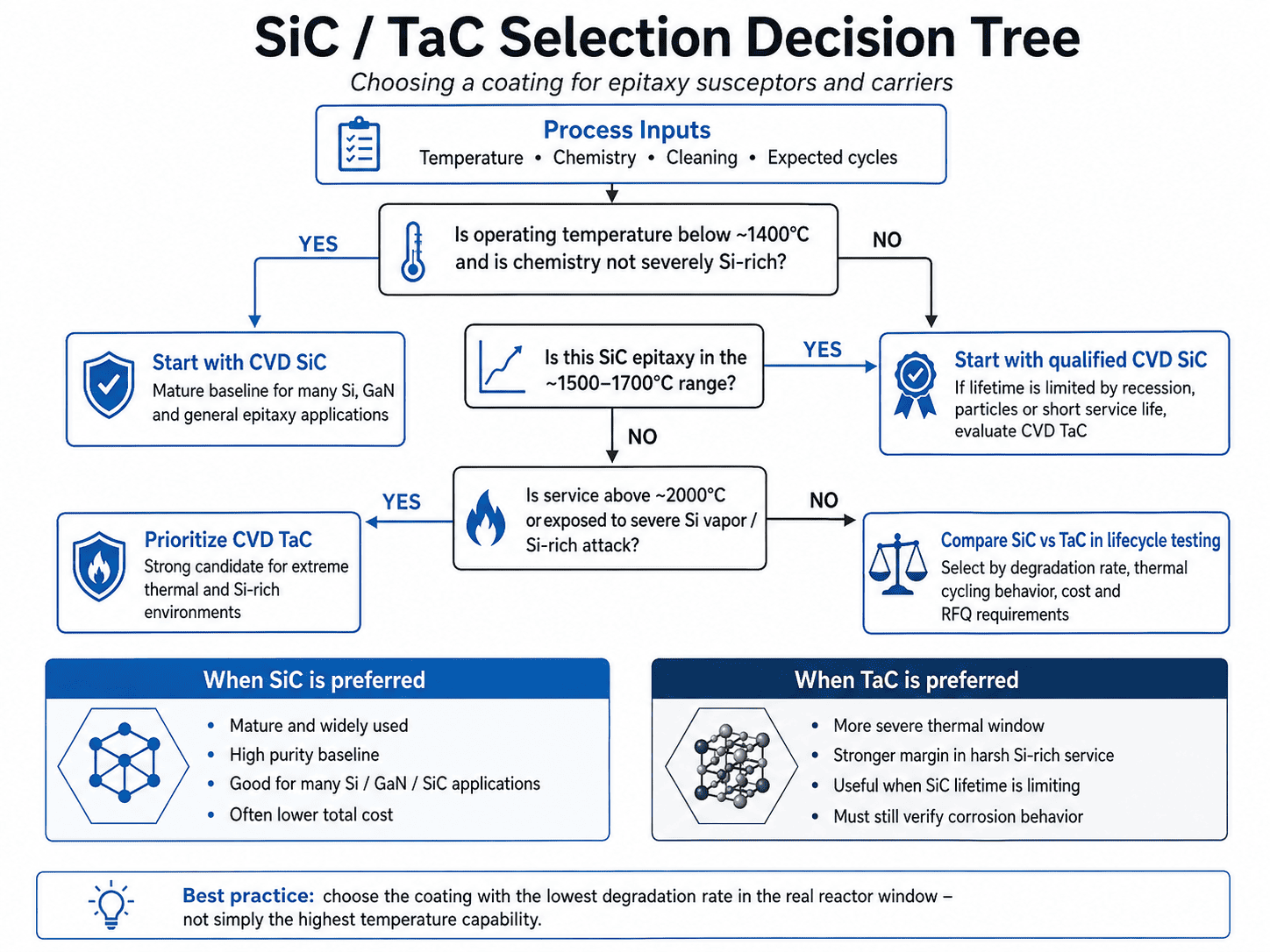

Hautaketa Erabakia ZuhaitzaT < ~1400°C eta SiC kimikoki bateragarriak?

→ Bai: CVD SiC sailkatu.

→ Ez: jarraitu.

SiC epitaxia ~ 1500-1700 °C-tan?

→ Hasi SiC frogatuarekin. Atzeraldia, partikulak edo bizitza laburra nagusi badira, konparatu TaC.

>2000°C edo Si-lurrunaren esposizio larria?

→ TaC ebaluazioa lehenetsi.

TaC ez da kimikoki zaurgaitza. 1973 K-tan silizio-lurrunean, CVD TaC-k TaSi₂/SiC erreakzio-produktuak eratu zituen; Si esposizioa handituz, korrosioaren sakonera eta zimurtasuna areagotu zen.[4] Hautaketa, beraz, erreaktore errealeko degradazio-tasa batean oinarritu behar da, ez urtze-puntuan bakarrik.

5. CVD Estaldura Huts egiteko Mekanismoak

Oinarrizko ondorioa: Estalitako suszeptoreen hutsegite gehienak estres termiko akoplatuaren, deposizioaren ez-uniformitatearen, atzeraldi kimikoen eta garbiketa edo manipulazioaren kalteetatik sortzen dira. Hutsegiteen analisiak akats ikusgarria bere erro-mekanismoarekin lotu beharko luke eta, ondoren, oblearen sintomarekin, "estaldura zuritzean" gelditu beharrean.

Lehen mailako tentsio termiko-erlazio erabilgarria hau da:

σ ≈ E × Δα × ΔT

non E estaldura-modulua den, Δα estaldura/substratu CTE aldea eta ΔT txango termikoa. Horregatik, grafitoaren CTE bat etortzeak estalduraren garbitasunak bezainbeste du garrantzia.

Poltsiko sakonek, zuloek eta zirrikituek aurrekarien garraio desberdinak jaso ditzakete:

tokiko estaldura mehe/porotsua → eraso termiko/kimikoa → grafitoaren esposizioa → higadura → partikulak → obleen akatsen arriskua.

Beraz, osagai bat prozesu-bizitzaren amaierara irits daiteke bizitzaren amaiera mekanikoaren aurretik.

6. Titulazio eta RFQ Baldintzak

Oinarrizko ondorioa: Kualifikazioak erreaktorearen baldintzak CTQ neurgarri bihurtu behar ditu eta amaitutako geometrian egiaztatu behar ditu. Material ziurtagiriak bakarrik ez dira nahikoak; helburua estalduraren osotasuna, dimentsioak eta portaera termiko/kimikoa errepika daitezkeen hazkunde- eta garbiketa-ziklo adierazgarrien bidez dira.

Zehaztapen praktikoak honako hauek izan behar ditu:

• Materiala: grafito gradua, purutasuna, CTE; estaldura fasea eta purutasuna.
• Estaldura: lodiera, tokiko mugak, zimurtasuna, zulo/porositate irizpideak, atxikimendu edo ziklo termiko irizpideak.
• Geometria: estalduraren ondoren poltsikoko sakonera, lautasuna/zuzenketa, OD/ID, zuloak eta biraketari lotutako CTQak.
• Prozesua: oblearen tamaina, tenperatura, gasak, presioa, berokuntza/errotazio modua, garbiketa-kimika eta espero diren zikloak.

Gomendatutako kontrol-puntuak:

Sarrera → definitutako hazkuntza zikloak → garbiketa → bizitzaren amaiera.

Kontrol-puntu hauek partikulen eta obleen datuekin erlazionatzea erabilgarriagoa da ikuskapen bisuala bakarrik baino.

7. Ohiko galderak

Zenbateko lodiera izan behar du CVD SiC?

100 μm inguru erreferentzia erabilgarria da, ez optimo unibertsala. Geometriak, korrosio-hobariak, tentsioak eta dimentsio-tolerantzia zehazten dute helburua.

Estaldura lodiagoak beti gehiago irauten du?

Ez. Korrosio-erreserba gehitzen du, baina hondar-tentsioa eta dimentsio-aldaketa ere areagotu ditzake.

Zergatik zuritzen da SiC estaldura?

Ekarpen tipikoak dira CTE desegokitzea, hondar-tentsioa, interfazearen akatsak, ertzaren geometria, ziklo termikoa, eraso kimikoa eta garbiketa-kalteak.

Noiz ordezkatu behar du TaC SiC?

Tenperatura altuko edo Si-aberastutako erasoa SiC-ren bizitza-muga nagusia dela frogatzen denean eta TaC-k bizi-zikloaren emaitza hobea ematen duenean.

Ondorioa

Oinarrizko ondorioa: CVDz estalitako grafitoa epitaxia-prozesuaren zati gisa sailkatu behar da. Helburua portaera termiko, kimiko eta dimentsio egonkorra da ekoizpen osoan, eta bizitzaren amaiera prozesu neurgarrien CTQk definituta dago, kalte ikusgaiak bakarrik baino.

Ingeniaritza katea hau da:

grafitozko substratua → CVD mikroegitura → amaitutako geometria → egonkortasun termiko/kimikoa → obleen errepikakortasuna.

Galdera hobea ez da besterik gabe "Zenbat lodi du estaldura?" baina "Nola izango da osagai honek hazkuntza, garbiketa eta ziklo termiko errepikatuen ondoren, eta zein muga neurgarriak definitzen du bere bizitzaren amaiera?"

Erreferentziak

[1] AIXTRON SE, Planetary Principle (MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC estaldura - Materialaren datuak.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), "Study of the Process-Structure-Property Correlation in CVD-SiC Coatings on Graphite Substrates on".

[4] Hao K. et al., Vacuum 241, 114677 (2025), "Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates on".

Nickwu ingeniariak 15 urteko esperientzia du CVD estalduren eta karbonoan oinarritutako gune beroko materialen I+G-n. 8 hazbeteko SiC epitaxian erabiltzen diren Txinako TaC estalitako grafitoko lehen osagaien ekoizpen masiboa sartzeko proiektua zuzendu zuen. SiC kristalen hazkuntzarako gune beroko diseinu eta hutsegiteen analisi proiektu askotan parte hartu du eta zona beroko materialei lotutako zazpi asmakuntza patente ditu.
