Zergatik dago grafitoa silizio karburoz estalita epitaxia erdieroaleetarako?

Epitaxi erdieroalean, grafitoa oso gutxitan hautatzen da tenperatura altuak jasan ditzakeelako. Bere benetako balioa mekanizagarritasunaren, erantzun termikoaren, portaera elektrikoaren eta erreaktoreen osagai konplexuak osatzeko gaitasunaren konbinazioan datza, hala nola upel suszeptoreak, krepeak, ostia bakarreko euskarriak eta MOCVD eramaileak. Hala ere, abantaila horiek ematen dituen grafito-azalera bera ez da beti egokia epitaxiaren ingurunearekiko esposizio zuzena eta errepikatua izateko. Horregatik, grafito osagai kritiko asko trinko batekin babesten diralurrun kimikoak metatutako silizio karburozko estaldura, normalean deskribatzen dena sortuzSiC estalitako grafitoa.

Ingeniaritza kontzeptua sinplea baina garrantzitsua da: grafitozko gorputzak plataforma estruktural eta termikoa eskaintzen du, eta CVD SiC geruza prozesurako gainazala bihurtzen da. Sortzen den osagaia, beraz, material-sistema integratu gisa hartu behar da, aukerako babes-geruza duen grafito gisa baino.

Zergatik jarraitzen du grafitoak garrantzitsua epitaxia erreaktoreetan

Epitaxia susceptor batek ostia bat eustea baino lan dezente gehiago egiten du. Oblearen posizio mekanikoa ezartzen du, bero-transferentzian parte hartzen du eta, erreaktorearen diseinuaren arabera, errotazioarekin, indukziozko berokuntzarekin eta gas-fluxuarekin elkarreragiten du. Poltsiko-sakonera, lautasuna, gainazaleko profila edo portaera termikoaren aldaketa txikiek tokiko obleen ingurunea alda dezakete eta, azken finean, uniformetasun epitaxialean eragina izan dezakete.

Baldintza honek grafito finen eta isostatikoen erabilera jarraitua azaltzen du. Grafitoa zehaztasunez mekanizatu daiteke zeramikazko material trinko askotatik fabrikatzea dezente zailago edo garestiagoa izango litzatekeen geometrietan. Gainera, horma beroko eta indukzio bidez berotutako erreaktoreen hainbat kontzepturekin bateragarriak diren ezaugarri termiko eta elektrikoak eskaintzen ditu.

Silizio komertzialerako etaSiC epitaxia, SGL Carbon-ek erresistentzia handiko grafito isostatikoa identifikatzen du estalitako susceptorentzako oinarrizko material gisa eta ohartzen da susceptor materialaren kalitateak eragin zuzena duela geruza epitaxialaren kalitatean. Dimentsio-perdoia estuak, estaldura homogeneoa eta garbitasuna, beraz, baldintza konektatu gisa tratatzen dira, zehaztapen independenteak baino.

Zailtasuna da gorputz termikoa eraikitzeko egokia den material bat ez dela zertan prozesuko atmosferarekin ukitzeko gainazal egokiena. Bereizketa hau silizio karburoa aplikatzeko oinarrizko arrazoia da.

Zergatik Bare Grafitoa ez da prozesurako gainazal aproposa

A grafitozko osagai biluziTenperatura altuak, gas aitzindari erreaktiboak eta behin eta berriz berotzea eta hoztea dituen ingurune batean funtzionatzen du. Baldintza horietan, gainazala pixkanaka erreaktorearen kimikaren parte bilaka daiteke.

Silizio-karburoaren epitaxian arazo hau bereziki argia da. Kloruroan oinarritutako SiC CVD-ri buruzko argitaratutako lanek SiC-z estalitako grafito suszeptoreak deskribatzen dituzte hazkuntzan zehar ezpurutasun eta hidrokarburo gehigarriak grafito berotik aska ez daitezen. Lan berdinak dio puntu beroetan SiC estalduraren degradazioak exekuziorako erreproduzigarritasunari eragin diezaiokeela, azalaren suszeptorearen egoera prozesuaren beraren parte bihur daitekeela adierazten du.

Beraz, arriskua oxidazio soila baino zabalagoa da. Esposizio zuzenak eraso kimikoak, gainazalaren zimurtze progresiboa, partikulak askatzea, arrastoen ezpurutasunen esposizioa edo grafitoaren eta prozesuko gasaren artean nahi ez diren erreakzioak ekar ditzake. Garbiketa-zikloek beste estres-mekanismo bat sar dezakete, osagai berak behin eta berriz iraun behar baitu deposizio-kimikak eta ganbera-garbiketa-kimikak.

Erdieroaleen ekoizpenerako, desiragarria den feedback-begizta sortzen da. Gainazalaren degradazioak suszeptorearen egoera aldatzen du; suszeptore aldakor batek oblearen inguruko tokiko muga kimiko eta termikoa alda dezake; eta muga aldatzeak prozesuaren errepikakortasuna murriztu dezake.

Grafitoa estaltzearen helburua ez da, beraz, pieza "korrosioarekiko erresistenteagoa" izatea soilik. mantentzea daprozesuarekiko muga egonkorragoa denboran zehar.

CVD SiC Grafitoaren eta Prozesuaren arteko Interfaze Funtzional gisa

CVD SiC estaldura batek silizio karburozko gainazal trinko bat sortzen du mekanizatutako grafitozko gorputzaren gainean. SiC estaldura komertzialak lurrun-jadapen kimikoen bidez metatzen dira, gutxi gorabehera 1.200 °C-tik gorako tenperaturan. SGL Carbon-ek 1.200-1.300 °C-ko jalkitze-tenperatura tipikoen berri ematen du eta bereziki azpimarratzen du grafito-substratuaren hedapen termikoaren portaera estaldurarekin bat etorri behar dela estres termikoa minimizatzeko.

Jarri ondoren, SiC geruzak grafitoaren eta erreaktorearen atmosferaren arteko interfaze funtzional gisa jokatzen du. Bere erresistentzia kimikoak azpiko karbonoaren aurkako eraso zuzena murrizten du. Bere dentsitateak grafitoaren zuzeneko esposizioa mugatzen du prozesuko ingurunearekiko. Bere purutasun handiak oblearen ondoan dagoen gainazal kontrolatuagoa eskaintzen du, eta bere osotasun mekanikoak higadurarekin lotutako partikulen sorrera murrizten laguntzen du.

Abantaila hauek estaldura osorik mantentzearen araberakoak dira. Lodiera-uniformitate eskasa duen estaldura, tokiko zuloak, hondar-tentsioa edo atxikimendu ahula pitzatu edo deslaminatu egin daiteke. Hori gertatzen denean, grafitoa berriro agerian geratzen da eta babes-funtzioa lokalean galtzen da.

Horregatik, estalduraren lodiera bakarrik ez da kalitatezko metrika esanguratsua. Ingeniaritza-parametro erabilgarriagoak konbinazioa diragarbitasuna, dentsitatea, gainazaleko zimurtasuna, lodieraren uniformetasuna, mikroegitura, substratuaren bateragarritasuna eta interfazearen osotasuna.

Mersenek material-sistemaren ikuspegi bera jarraitzen du bere ekipamendu erdieroaleen gidalerroan. Epitaxirako eta MOCVDrako SiCz estalitako grafito ultrapurua deskribatzen du eta bereziki nabarmentzen du grafitoaren eta siliziozko karburoaren arteko CTE bateragarritasuna estalduraren osotasunerako baldintza gisa.

Termino praktikoetan, osagai ideala ez da SiC geruza lodiena duena. Grafitoaren kalifikazioa, estaldura-arkitektura, mekanizazio-perdoiak eta funtzionamendu-baldintzak nahikoa ondo egokitzen diren prozesu-ziklo errepikatuen bidez egonkor mantentzeko.

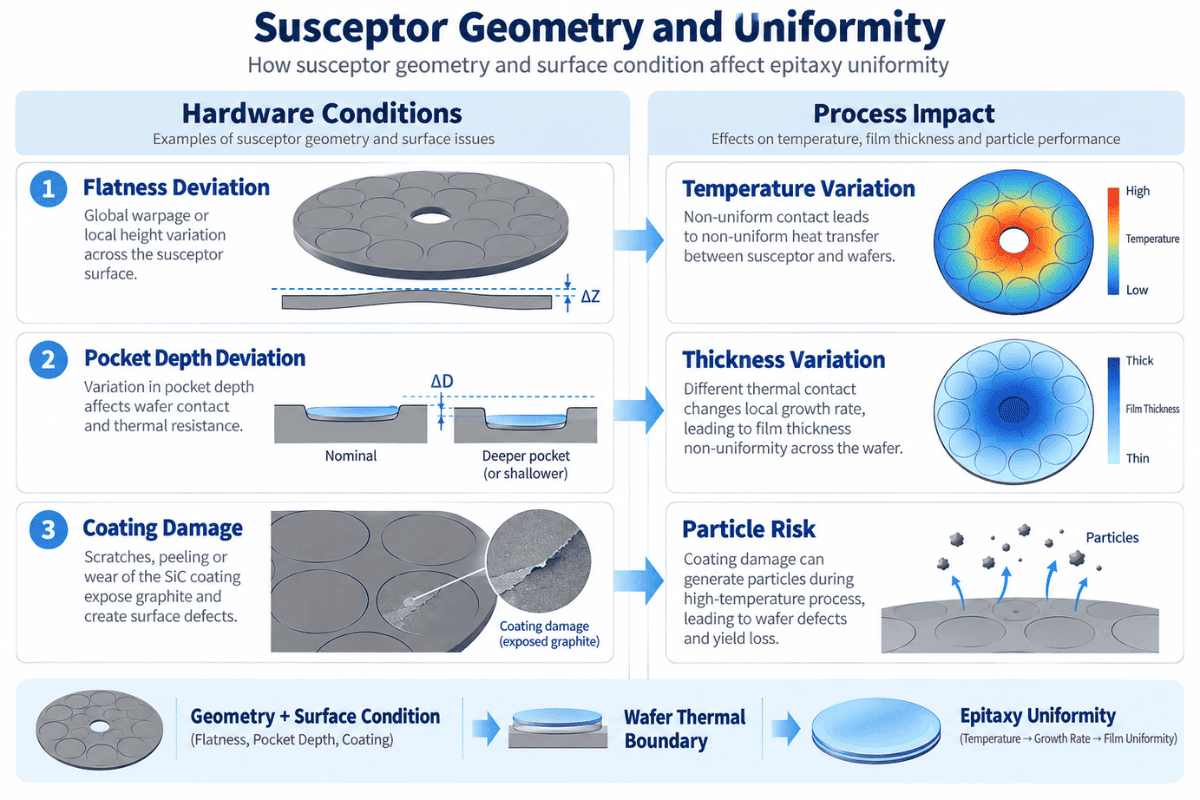

Nola eragiten diote susceptor geometriak eta lautasunak obleen tenperaturaren uniformetasunean?

SiC estalitako susceptor baten balioa argiago bihurtzen da osagaia eremu termikoaren zati gisa ikusten denean, kontsumigarri gisa baino.

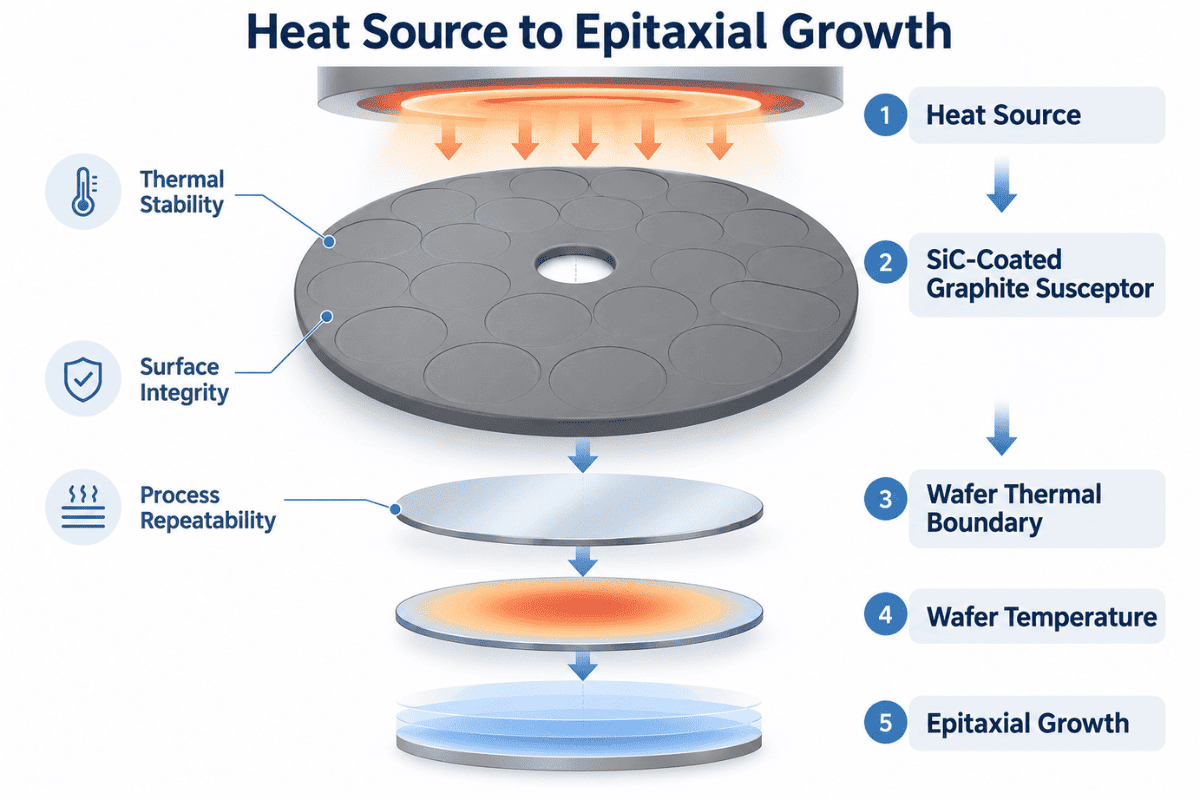

Epitaxi sistema sinplifikatu batean energia-bidea honela irudika daiteke:

Bero-iturria → SiC estalitako grafitoaren susceptor → Oblearen muga termikoa → Oblearen tenperatura → Hazkunde epitaxiala

Interfaze bakoitzak garrantzia du. Suszeptorea distortsionatzen bada, poltsikoek dimentsioa aldatzen badute, gordailuak modu irregularrean pilatzen badira edo estaldura lokalean huts egiten badu, obleak jasaten dituen baldintzak alda daitezke, erreaktore nominalaren errezeta aldatu gabe egon arren.

Horregatik, doitasunezko mekanizazioa eta estalduraren kalitatea estu lotuta daude. SGL Carbon-ek poltsikoko profila, lautasuna, gainazaleko akabera, garbitasuna eta SiC estaldura homogeneoa azpimarratzen ditu silizio epitaxiaren suszeptoreetarako eta susceptor propietateak geruza epitaxialaren kalitatearekin lotzen ditu.

MOCVDn antzeko harremana dago. Wafer-eramaileek substratuak biratzen dituzte kontrolatutako eremu termiko eta aitzindari baten bidez, eta eramailearen portaera termikoak obleen tenperatura banatzen laguntzen du. SGL Carbon-ek dio purutasun handiko grafitoa, SiC estaldura homogeneoak eta dimentsio-perdoia estuak erabiltzen direla LED eta GaN-ekin erlazionatutako MOCVD aplikazioetan garraiolarien errendimendua kontrolatzeko.

Beraz, zuzena ez litzateke SiC estaldurak bakarrik "errendimendu epitaxiala hobetzen" duela esatea. Ingeniaritza-ondorio defendagarriena da SiC estalitako grafito-osagai egonkor eta ondo diseinatu batek mantentzen laguntzen duela.baldintza termikoak, kimikoak eta kutsaduraren mugaepitaxia errepikatzeko beharrezkoa da.

Bereizketa hori garrantzitsua da zehaztasun teknikorako eta hornitzaileen kualifikaziorako.

Zergatik desberdinak dira eskakizunak silizioaren eta SiC epitaxiaren artean

Azpiko materialaren kontzeptua silizioaren eta SiC epitaxiaren antzekoa da, baina ingurune eragilearen larritasuna ezberdina da.

Silizio epitaxian, purutasun handiko estalitako suszeptoreek dimentsio-zehaztasuna, uniformetasun termikoa eta prozesu-azalera garbia mantendu behar dituzte. Merkataritza-hornitzaileek enfasi handia jartzen dute lautasuna, poltsikoko geometria, mekanizazio-tolerantzia eta estaldura homogeneotasunari, suszeptorea oblea-berotze sistemaren parte baita.

SiC epitaxiak normalean estres termiko eta kimiko handiagoa jartzen du gune beroan. Kloruroan oinarritutako SiC hazkundeak, adibidez, 1.570 °C inguruko tenperaturetan funtziona dezake argitaratutako erreaktoreen ikerketetan. Baldintza horietan, estalduraren degradazioa puntu beroetan kokatuta dago bereziki garrantzitsua da, suszeptoreen gainazaleko aldaketek erreproduzigarritasuna eragin dezaketelako hainbat exekuziotan.

Galdera egokia ez da, beraz, SiC estaldura "hobea" den prozesu baterako beste bat baino. Galdera zuzena estaldura-arkitektura benetakoarekin bateragarria den ala ez datenperatura, gasen kimika, ziklo termikoa, garbiketa metodoa eta osagaien geometria.

Logika bera aplikatzen da TaC bezalako estaldura alternatiboak ebaluatzean edo SiC osagai solidoak kontuan hartuta. Material-hautaketak prozesu-inguruneari jarraitu behar dio, material hierarkia generiko bati baino.

SiC estalitako grafitoa ingeniaritza-osagai gisa zehaztea

Teknikoki esanguratsua den zehaztapena estaldurarekin baino erreaktorearekin hasten da.

Hornitzaileak epitaxia-prozesua, erreaktorearen konfigurazioa, oblearen tamaina, osagaien geometria, funtzionamendu-tenperatura, prozesuko gasak eta garbiketa-kimika ulertu behar ditu grafitoaren eta estalduraren baldintzak zehaztu aurretik. Ondoren, osagaien marrazkiak poltsikoen geometria, lautasuna, dimentsio kritikoak eta gainazaleko akabera ezarri behar ditu. Baldintza hauek ulertu ondoren bakarrik finkatu behar dira estalduraren lodiera, uniformetasuna, zimurtasuna eta ikuskapen irizpideak.

Ikuspegi honek RFQ aldatzen du salgaien eskaera batetik -

“Aipua aSiC-ez estalitako grafito suszeptorea”.

—Prozesu errealaren inguruan eraikitako ingeniaritza-zehaztapen bati.

Epitaxia osagaietarako, helburua ez da soilik estalduraren bizitza maximizatzea. Helburua euskarri duen osagai bat mantentzea daobleen tenperatura egonkorra, kutsadura kontrolatua, partikulen arrisku txikia, koherentzia dimentsionala eta hazkuntza-baldintza errepikagarriakaurreikusitako zerbitzu-aldi osoan.

Ohiko galderak

1. Zergatik dago grafitoa silizio karburoz estalita epitaxian?

Grafitoak mekanizagarritasuna eta ezaugarri termiko erabilgarriak eskaintzen ditu, eta CVD SiC-k, berriz, kimikoki egonkor eta purutasun handiko prozesurako gainazal bat eskaintzen du. Konbinazioak grafito suszeptore konplexuei erdieroaleen ingurune zorrotzetan jarduteko aukera ematen die.

2.Zergatik ez erabili grafito hutsa?

Grafito biluziak gas erreaktiboekin elkarreragin dezake, ezpurutasunak azaleratu, zakartu edo partikulak sor ditzake denboran zehar. SiC estaldura trinko batek grafitoa prozesuko atmosferatik bereizten du.

3.SiC estaldurak kutsadura kentzen al du?

Ez. Grafitoarekin erlazionatutako kutsadura-arriskua murrizten du estaldura osorik mantentzen denean, baina kutsadura gas, ganberaren gainazaletan, gordailuen, manipulazioaren eta beste erreaktoreen osagaietan ere sor daiteke.

4.SiC estaldurak errendimendu termikoa eragiten al du?

Bai. Estaldurak, grafitozko substratuak, osagaien geometriak eta gainazaleko egoerak elkarrekin eragiten dute suszeptorearen eta oblearen arteko muga termikoan. Hortaz, estaldura osagai osoaren zati gisa ebaluatu behar da.

5.Zer informazio sartu behar da RFQ batean?

RFQ erabilgarriak erreaktore-eredua, prozesu mota, oblearen tamaina, osagaien marrazkia, funtzionamendu-tenperatura, prozesua eta garbiketa-gasak, grafito-eskakizunak, estalduraren zehaztapenak, tolerantzia kritikoak, gainazaleko akabera, ikuskapen-irizpideak eta beharrezko kantitatea izan behar ditu.

Erreferentziak

1. SGL Karbonoa. Grafitoaren susceptor eta osagaiak Silizio eta SiC epitaxirako.

2. SGL Karbonoa. SIGRAFINE® SiC estaldura.

3. Mersen. Erdieroaleak Prozesatzeko Ekipamendua - Silizio Karburoz estalitako Grafito Ultrapurua. Pedersen, H. et al. SiC epitaxia hazkundea kloruroan oinarritutako CVD erabiliz. Crystal Growth aldizkaria.
