CVD TAC estalduraren ogientzako garraiolaria

Erdieroaleen fabrikazio prozesuan, Vetek erdieroaleakCVD TAC estalduraren ogientzako garraiolariaogiak eramateko erabiltzen den erretilua da. Produktu honek lurruneko gordailu kimiko bat (CVD) prozesua erabiltzen du Tac estalduraren geruza bat estaltzekoWafer garraiolari substratua. Estaldura horrek nabarmen hobetu dezake oxidazioaren oxidazioaren eta korrosioaren erresistentzia, tramitazioan zehar partikulen kutsadura murrizten duten bitartean. Osagai garrantzitsua da erdieroaleen tratamenduan.

Erdieroaleak jorratzen dituCVD TAC estalduraren ogientzako garraiolariasubstratu batez osatuta dagoTantalum Carbide (TAC) estaldura.

Tantalum karburo estalduraren lodiera 30 mikronen eremuan dago normalean, eta TACek 3.880 ºC-ko altuera du korrosio eta erresistentzia bikaina eskaintzen duten bitartean, besteak beste, propietateak.

Garraiolariaren oinarrizko materiala garbitasun handiko grafitoz edoSilizio karburoa (sic)eta gero TAC geruza bat (Knoop gogortasuna 2000hk arte) azalera estalita dago CVD prozesu baten bidez, korrosioarekiko erresistentzia eta indar mekanikoa hobetzeko.

Wafer prozesuan, Veteken erdieroaleaCVD TAC estalduraren ogientzako garraiolariaHurrengo rol garrantzitsuak antzeman ditzake:

1. Ogiak babestea

Babes Fisikoa Garraiolariak obraren eta kanpoko kalte mekanikoen iturrien arteko oztopo fisiko gisa balio du. Wafers prozesatzeko ekipo desberdinen artean transferitzen direnean, esaterako, produktu kimikoen gordailu (CVD) ganbera eta grabaketa tresna baten artean, marradurak eta inpaktuak dira. CVD Tac estalduraren ogitartekoak gainazal nahiko gogorra eta leuna du, maneiatze normala jasan dezakeena eta objektuen eta objektuen artean zuzeneko harremana saihesteko eta, beraz, ogitartekoei kalte fisikoak izateko arriskua murrizten dute.

Babes kimikoen TAC egonkortasun kimiko bikaina du. Wafer prozesuan hainbat tratamendu kimikoren pausoetan, hala nola, grabaketa bustia edo garbiketa kimikoa, CVD TAC estaldurak eragile kimikoak eramaile materialarekin zuzenean kontaktuan sartzea eragotzi dezake. Honek garraiolaria korrosioaren eta eraso kimikoaren garraiatzailea babesten du, kutsatzaileek garraiolariak ogitartekoak kaleratzen ez dituztela ziurtatzea, eta horrela, ogien gainazaleko kimikaren osotasuna mantenduz.

2. laguntza eta lerrokatzea

Laguntza egonkorra Wafer Carrier-ek plataforma egonkorra eskaintzen du. Tenperatura handiko tratamenduak edo presio handiko inguruneak jasaten dituzten prozesuetan, esaterako, tenperatura altuko labeetan, garraiolariak ogiari eusten dion gai izan behar du obra modu uniformean edo pitzadurak saihesteko. Garraiolariaren diseinu egokia eta kalitate handiko TAC estalduraren estresa banaketa uniformea ​​bermatzen dute obran zehar, bere lautada eta egiturazko osotasuna mantenduz.

Lerrokatze zehatza lerrokatze zehatza funtsezkoa da litografia eta deposizio prozesu desberdinetarako. Wafer garraiolaria lerrokatze-ezaugarri zehatzekin diseinatuta dago. TAC estaldurak lerrokatze funtzio horien dimentsio zehaztasuna mantentzen laguntzen du denboran zehar, erabilera anitz eta prozesatzeko baldintza desberdinen esposizioa ere. Horrek bermatzen du ogiak prozesatzeko ekipoen barruan zehaztasunez kokatzen direla, material erdieroaleen gainazalean patternido zehatza eta geruza zehatza ahalbidetuz.

3. Bero-transferentzia

Bero-banaketa uniformea ​​wafer prozesu askotan, esaterako, oxidazio termikoa eta CVDa, tenperatura kontrol zehatza ezinbestekoa da. CVD TAC estalduraren ogitartekoak erorketa termiko propietate onak ditu. Berotzeko ogitartekoetan beroa ere transferitu eta beroa kendu hozteko prozesuetan. Bero-transferentzia uniforme honek tenperaturaren gradienteak murrizten laguntzen du obrapean, semikidoen gailuetan akatsak eragin ditzaketen estres termikoak minimizatuz.

Bero hobetua - transferentziaren eraginkortasuna TAC estaldurak ogitartekoaren garraiolariaren transferentzia ezaugarriak hobetu ditzake. Estaldurarik gabeko garraiatzaileekin edo beste estaldurekin konparatuz, TAC estalduraren gainazalak gainazal mesedegarriagoa izan dezake. Honek bero transferentzia eraginkorragoa da, prozesatzeko denbora laburtu eta Wafer fabrikazio prozesuaren ekoizpen-eraginkortasuna hobetu dezakeena.

4. Kutsatzeko kontrola

Baxua - Outgassing propietateak TAC estaldurak normalean gainditzeko portaera baxua erakusten du, hau da, funtsezkoa da Wafer fabrikazio prozesuaren ingurune garbian. Garraiolariaren substantzia lurrunkorrak aztertzeak ogitartekoaren gainazala eta prozesatzeko ingurunea kutsatu ditzake, gailuaren porrotak eta errendimendu murriztuak eraginez. CVD TAC estalduraren izaera baxua da. Garraiolariak ez ditu nahi ez diren kutsatzaileek prozesuan sartu, fabrikazio erdieroaleen eskakizun handiak mantenduz.

Partikula - gainazal askea CVD TAC estalduraren izaera leuna eta uniformea, garraiolariaren gainazalean partikulen belaunaldiaren probabilitatea murrizten da. Partikulak xafla gainean atxiki daitezke prozesatzean eta akatsak eragin ditzakete gailu erdieroaleetan. Partikulen sorrera minimizatuz, TAC estalduraren ogitarteko garraiatzaileak wafer fabrikazio prozesuaren garbitasuna hobetzen laguntzen du eta produktuaren errendimendua areagotzen du.

Tantalum Carbide (TAC) zeharkako sekzio mikroskopikoan estaldura:

CVD TAC estalduraren oinarrizko propietate fisikoak：

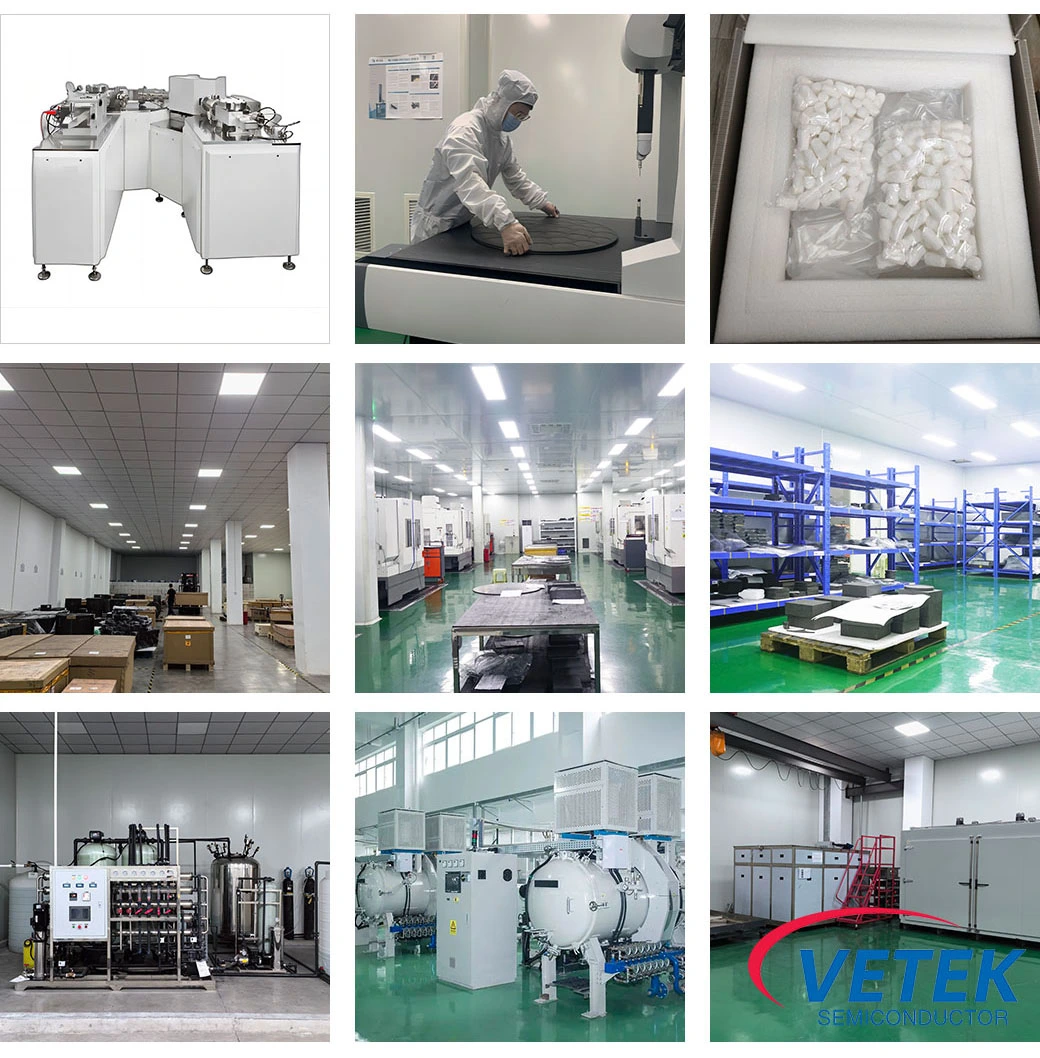

Erdieroalea daCVD TAC estaldura wafer eramaileen ekoizpen dendak:
