TAC estalduraren eskutik akatsak eta garbitasuna optimizatzea

1. Akatsaren dentsitatea nabarmen murriztu da

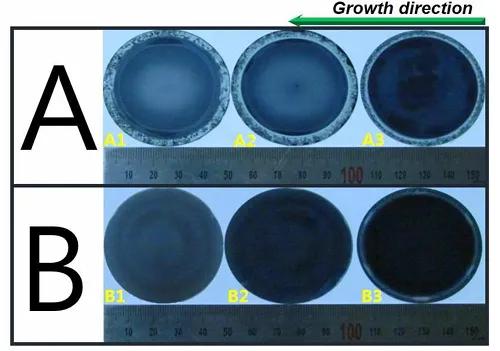

-ATAC estalduraKarbono-enkapsulazioa ia erabat ezabatzen du grafito gurutzearen eta SIC urtzearen arteko harreman zuzena isolatuz, mikrotuben akatsak nabarmen murriztuz. Datu esperimentalek erakusten dute TAC estalitako gurutzatuetan hazitako kristaletan karbono estalduraren ondorioz sortutako mikrotubioaren akatsak% 90 baino gehiago murrizten direla grafito tradizionalen krukuriekin alderatuta. Kristalaren gainazala uniformeki konbexua da, eta ez dago egitura polikristalinorik ertzean, grafito arruntek askotan ertz polikistalizazio eta kristal depresioa eta beste akats batzuk izaten baitituzte.

2. Ezaupiduraren inhibizioa eta garbitasuna hobetzea

TAC materialak inertzial kimiko bikainak ditu SI, C eta N lurrunetara eta modu eraginkorrean saihestu dezake nitrogenoa grafitoan, kristaletik hedatzen. GDMS eta Aretoko probek erakusten dute kristalaren nitrogeno kontzentrazioa% 50 baino gehiago murriztu dela, eta erresistentzia metodo tradizionalaren 2-3 aldiz handitu da. TA elementuaren arrastoen zenbatekoa txertatu zen arren (proportzio atomikoa% <% 0,1), garbitasun osoaren edukia% 70 baino gehiago murriztu zen, kristalaren propietate elektrikoak nabarmen hobetuz.

3. Kristalaren morfologia eta hazkunde uniformetasuna

TAC estaldurak kristal hazkunde-interfazearen tenperatura gradientea arautzen du, kristalen azpiatal konbexua gainazal konbexo batean hazteko eta ertz hazkunde tasa homogenizatzean, eta, horrela, grafito tradizionaletan oinarritutako ertzak eragindako polikzistalizazio fenomenoa saihestuz. Benetako neurketak erakusten du TAC estalitako gurutziltzailean hazitako kristalen desbideratze diametroa% ≤2 dela eta kristalen gainazaleko lautada (RMS)% 40 hobetzen dela.

TAC estalduraren erregulazio mekanismoa eremu termikoan eta bero transferentziaren ezaugarrietan

TAC estalduraren konparazioa beste material gurutzatu batzuekin

Material mota	Tenperatura erresistentzia	Inertasun kimikoa	Indar mekanikoa	Crystal Defect dentsitatea	Aplikazioen agertoki tipikoak
TAC estalitako grafitoa	≥2600 ° C	Si / C lurrunarekin erreakziorik ez	Mohs Gogortasuna 9-10, shock termiko erresistentzia sendoa	<1 cm⁻² (mikropipoak)	Purutasun handiko 4h / 6h-sic kristal hazkunde bakarra
Grafito biluzia	≤2200 ° C	Si lurruna kaleratuta c	Indar baxua, pitzatzeko joera	10-50 cm⁻²	Potentzia gailuetarako SIC Substratu errentagarriak
Sic estalitako grafitoa	≤1600 ° C	SI SIC₂-rekin erreakzionatzen du tenperatura altuetan	Gogortasun handia baina hauskorra	5-10 cm⁻²	Tenperatura erdialdeko erdieroaleentzako ontziak
BN Crucible	<2000K	N / B ezpurutasunak kaleratzen ditu	Korrosioarekiko erresistentzia eskasa	8-15 cm⁻²	Erdieroale konposatuen azpimultzo epitaxialak

TAC estaldurak SIC kristalen kalitatearen hobekuntza integrala lortu du, hesi kimikoen mekanismo hirukoitza, Eremu Termikoen Optimizazio eta Interfazea Regulat

• Mikrotubako dentsitatearen akatsa 1 cm⁻² baino txikiagoa da eta karbono estaldura erabat ezabatzen da
• Purity Hobekuntza: nitrogeno kontzentrazioa <1 × 10¹⁷ cm⁻³, erresistentzia> 10⁴ ω · cm;
• Hazkunde-eraginkortasunean eremu termikoaren hobekuntzak energia-kontsumoa% 4 murrizten du eta bizitza gurutzagarria 2 eta 3 aldiz luzatzen du.
