Kuartzozko osagaien aplikazioa erdieroale ekipamenduetan

Kuartzo produktuakerdieroaleen fabrikazio prozesuan oso erabiliak dira, tenperatura altuko erresistentzia eta egonkortasun kimiko sendoa direla eta.

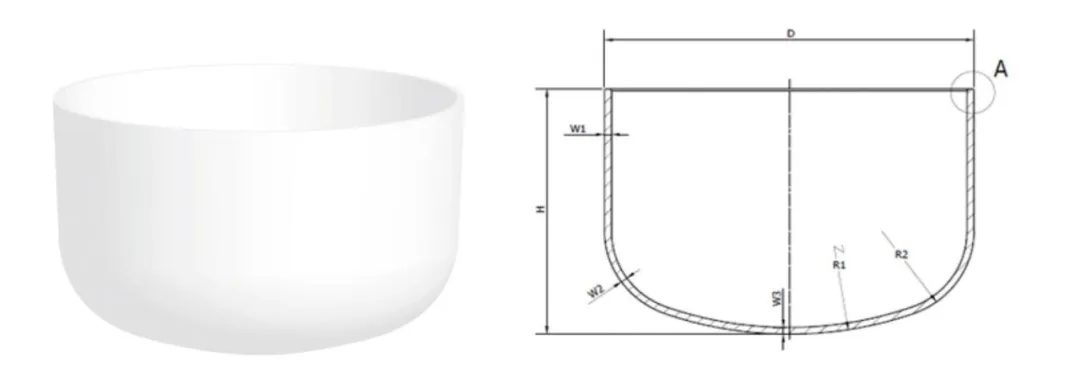

1.Quartz Crucible

Aplikazioa - silizio monokristalino monokristalinoak marrazteko erabiltzen da eta siliziozko wafer fabrikazioan kontsumitzen da.

Kuartzo gurutzagarriakgarbitasun handiko kuartzozko harea (4N8 maila eta gainetik) metalezko ezpurutasunak kutsatzea murrizteko. Tenperatura handiko egonkortasuna (urtzeko puntua> 1700 ° C) eta hedapen termikoaren koefiziente baxua izan beharko luke. Quartz Crucibles erdieroaleen eremuan, batez ere, siliziozko kristal bakarrak fabrikatzeko erabiltzen dira. Kuartziko ontziak dira, silikoko lehengaiak polikristalinoak kargatzeko eta karratu eta biribiletan banatu daitezke. Karratuak silizio polikristalinoko ingotsak botatzeko erabiltzen dira, eta biribilak silizio monokristalinoaren marrazkiak erabiltzen dira. Tenperatura altuak jasan ditzake eta egonkortasun kimikoa mantendu dezake, silizio bakarreko kristalen garbitasuna eta kalitatea bermatuz.

2. Kuartzi labe hodiak

Kuartzo hodiakOso erabiliak dira erdieroaleen industrian, tenperatura altuko erresistentzia (epe luzerako tenperatura), korrosioaren erresistentzia baino (epe luzerako eragiketa-erresistentzia (azido hidrofluorikoa bezalako erreaktibo batzuk izan ezik), garbitasun handia (ppm maila baxua izan daiteke) eta argi transmisio bikaina (batez ere izpi ultramoreen aurka). Oinarrizko eszenatokiak Wafer fabrikazioaren funtsezko prozesu askotan kontzentratzen dira.

Aplikazioaren esteka nagusiak:Difusioa, oxidazioa, CVDa (lurrun kimikoen gordailua)

Helburua:

• Zabalkundearen hodia: tenperatura handiko difusio prozesuetan erabiltzen da, silizioko ogiak dopinagatik eramaten ditu.
• Labe hodia: kuartzozko itsasontziak onartzen ditu oxidazio labeetan tenperatura handiko oxidazio tratamendua egiteko.

Ezaugarriak:

Purutasun handiko (ioi metaliko ≤1ppm) eta tenperatura handiko deformazioarekiko erresistentzia bete behar ditu (1200 ºC-tik gora).

3. Quartz Crystal Boat

Ekipamendu desberdinen arabera, mota bertikal eta horizontaletan banatzen da. Ekoizpen-lerro desberdinen arabera, tamaina-tartea 4 eta 12 hazbetekoa da. IC Mierofonikoen fabrikazioan,kuartzozko kristalezko itsasontziakbatez ere wafer transferentziaren, garbiketa eta prozesatzeko prozesuetan erabiltzen dira. Garbitasun handiko eta tenperatura altuko alferraren eramaile gisa, ezinbesteko eginkizuna dute. Labearen hodiaren difusio edo oxidazio prozesuan, zenbait okuiru kuartzozko kristal itsasontzietan jartzen dira eta gero labeko hodira bultzatu dute lote fabrikatzeko.

Erdieroaleetako injektoreak batez ere gas edo material likidoak garraiatzeko erabiltzen dira eta funtsezko prozesuen esteketan aplikatzen dira, hala nola, film meheen gordailua, grabaketa eta dopina.

Silizio transistorearen garbiketa prozesuan eta zirkuitu integratuen ekoizpenean, silikonazko ogiak eramateko erabiltzen da eta azido eta alkaliarekiko erresistentea izan behar da, silizioko ogiak garbiketa prozesuan kutsatuta ez daudela ziurtatzeko.

6. Kuartzi-bridak, kuartzozko eraztunak, eraztunak bideratzea, etab

Epaitegiko prozesuetan erabiltzen da, kuartzozko beste produktu batzuekin konbinatuta, barrunbearen babes zigilatua lortzeko, oblaren inguruan estuki inguratzen duena.

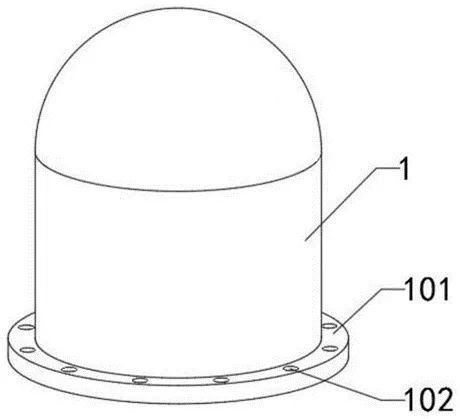

Kuartzo kanpai poteakTenperatura handiko industrian erabiltzen diren funtsezko osagaiak dira, tenperatura altuko erresistentzia, korrosioarekiko erresistentzia eta argi handiko transmisioa. Polisilikoaren ekoizpenean, trichlorosilanoa hidrogenoarekin nahasten da proportzio jakin batean eta, ondoren, kuartzozko kanpai estalkiarekin hornitutako murrizketa labeetan sartu da.

8. Kuartzo hezea garbitzeko depositua

Aplikazioaren etapa: Silikono-ogien garbiketa hezea

Erabilera: azido garbiketa (HF, H₂so₄, etab.) Eta ultrasoinu garbiketa egiteko erabiltzen da.

Ezaugarriak: egonkortasun kimiko sendoa eta azido korrosio sendoaren erresistentzia.

9. Quartz likidoen bilketa botila

Bildumako likidoen botila batez ere hondakin likidoa edo hondar likidoa biltzeko erabiltzen da garbiketa prozesuan

Wafers-en garbiketa prozesuan (adibidez, RCA garbiketa, SC1 / SC2 garbiketa), ultrapure ur edo erreaktibo kopuru handia behar da ogiak garbitzeko, eta garbitu ondoren, arrasto ezpurutasunak dituen hondakinak garbitu ondoren. Estalduraren prozesu batzuen ondoren (esaterako, estaldura fotoresistikoa), gehiegizko likidoak ere egongo dira (hala nola, bildu behar diren hondakin likido fotoresistikoak).

Kuartzozko kuartzozko likidoen bilketa botilak hondakin edo hondakin likido horiek estuki biltzen dira, batez ere "zehaztasun handiko garbiketa urratsean" (esaterako, wafer azaleraren aurre-tratamendua), non hondakin likidoak balio handiko erreaktibo edo ezpurutasun kopuru txikiak izan ditzake ondorengo azterketak behar dituztenak. Kuartzozko botilen kutsadura baxuak saihestu dezake hondar likidoak berriro kutsatu ez izana, ondorengo berreskurapena erraztea (hala nola, erreaktiboen arazketa) edo detekzio zehatza (adibidez, hondakin likidoan ezarritako edukia aztertzea).

Gainera, kuartzozko material sintetikoz egindako kuartzoko maskarak fotolitografian aplikatzen dira patolitografia makinen "negatiboak" eredu transferentziarako. Zinema metalikoan (PVD, CVD, ALD) erabiltzen diren kuartzozko kristal osziladoreak film mehearen lodiera kontrolatzeko eta deposizioaren uniformetasuna bermatzeko, beste alderdi askoren artean ez dira artikulu honetan landu.

Ondorioz, kuartzozko produktuak ia erdieroaleen fabrikazio prozesu osoan daude, silizio monokristalinoaren (kuartzozko krisiak), fotolitografiaren (kuartzozko maskarak), grabaketa (kuartzozko eraztunak) eta film mehearen (kuartzozko kristal osziladoreak), guztiek beren propietate fisiko eta kimiko bikainak fidatzen dituzte. Prozesu erdieroaleen bilakaerarekin, kuartzozko materialen garbitasunaren, tenperaturaren erresistentziarako eta dimentsioko zehaztasunaren baldintzak areagotuko dira.
