SIC EPITAXIAL HAZKUNTZA LAGUNTZA ESKUBIDE TEKNIKOAK

Silizio karburo substratuak akats ugari dituzte eta ezin dira zuzenean prozesatu. Crystal Film mehe jakin bat hazi behar da epitaxial prozesu baten bidez txipa ogiak egiteko. Film mehe hau epitaxial geruza da. Silizio karburo gailu ia guztiak material epituxialetan konturatzen dira. Kalitate handiko silizio karburo homogaxiko homogeneoak silizio karburo gailuak garatzeko oinarria dira. Material epituxialen errendimenduak zuzenean zehazten du silizio karburo gailuen errendimendua gauzatzea.

Egungo eta fidagarritasun handiko silizio karburo gailuek eskakizun zorrotzagoak aurkeztu dituzte gainazaleko morfologian, akats-dentsitatearen, dopinaren eta lodiera material epituxialen uniformeari buruz. Tamaina handiko, akats txikiko dentsitatea eta uniformetasun handikosilizio karburo epitaxiaSilizio karburoaren industria garatzeko gakoa bihurtu da.

Kalitate handiko prestaketasilizio karburo epitaxiaprozesu eta ekipamendu aurreratuak behar ditu. Gehien erabiltzen den silikonazko karburio epituxialen hazkunde metodoa Vapor Kimikoen Gordailua (CVD) da. Zinema epituxialaren lodiera eta dopinaren kontzentrazioaren kontrol zehatza du, akats gutxiago, hazkunde tasa moderatua eta prozesuaren kontrol automatikoa. Teknologia fidagarria da arrakastaz merkaturatu dena.

Silizio karburo CVD Epitaxiak, oro har, horma beroa edo hormako cvd ekipamendu epelak erabiltzen ditu, eta horrek EPITAXIAL Geruza 4H Crystal Sic-ren jarraipena areagotzen du hazkunde tenperatura altuagopean (1500-1700 ℃). Garapenaren ondoren, horma beroa edo horma epela CVDa egitura horizontalen erreaktore horizontaletan eta egitura bertikal bertikalen erreaktoreetan bana daiteke, sarrerako gasaren fluxuaren eta substratuaren azaleraren arteko erlazioaren arabera.

Silizio karburoaren labe epituxialen kalitateak hiru adierazle ditu batez ere. Lehena hazkunde epitaxialaren errendimendua da, lodiera uniformetasuna, dopinaren uniformetasuna, akats-tasa eta hazkunde tasa barne; Bigarrena ekipoaren beraren tenperatura da, berogailua / hozte tasa, tenperatura maximoa, tenperatura uniformetasuna barne; eta azkenik, ekipoen beraren kostuaren errendimendua, unitate prezioaren eta ekoizpen ahalmena barne.

Hiru silizio karburo motaren arteko desberdintasunak hazkunde epituxial labeak

Hot Wall Horizontal CVD, Horma epelaren planetak CVD eta Quasi-Hot Hormako CVD bertikalak etapa honetan komertzialki aplikatu diren ekipamendu teknologiko nagusiak dira. Hiru ekipamendu teknikoek ere bere ezaugarriak dituzte eta beharren arabera aukeratu daitezke. Egitura diagrama beheko irudian agertzen da:

Hormako CVD sistema horizontala, oro har, tamaina handiko hazkunde sistema bakarreko hazkunde sistema da, aireko flotazioak eta biraketa bultzatuta. Erraza da wafer adierazle onak lortzea. Eredu ordezkaria PE1O6 PE1O6 Italiako enpresa da. Makina honek 900 ℃-tan wafers kargatzea eta deskargatzea automatikoki konturatzea. Ezaugarri nagusiak hazkunde tasa altuak dira, ziklo epitaxial laburra, koherentzia ona ogienaren barruan eta labeen artean, eta abar. Txinan merkatuko kuota altuena du.

LPEren txosten ofizialen arabera, 100-150 mm-ko (4-6 hazbeteko (4-6 hazbeteko) erabilerarekin. % 5, gainazaleko akatsaren dentsitatea ≤1cm-2, gainazaleko akatsik gabeko eremua (2mm × 2mm unitate gelaxka)% 90.

JSG, CETC 48, Naura eta Naso bezalako etxeko enpresek silikonazko karburo monolitikoa garatu dute antzeko funtzioekin eta eskala handiko bidalketak lortu dituzte. Adibidez, 2023ko otsailean, JSG-k 6 hazbeteko ogitar bikoitzeko sic ekipamendu epituxial bat kaleratu zuen. Ekipamenduak erreakzio-ganberaren goiko eta beheko geruzaren goiko eta beheko geruzaren geruzak erabiltzen ditu labe bakarrean, eta goiko eta beheko prozesuaren gasak bereizita araututa egon daitezke, tenperatura-diferentziaren% ≤5 ºC-ko tenperaturaren desberdintasunarekin.Sic estaldura erdiko piezak. 6 hazbeteko eta 8 hazbeteko erdiko piezak hornitzen ditugu erabiltzaileei.

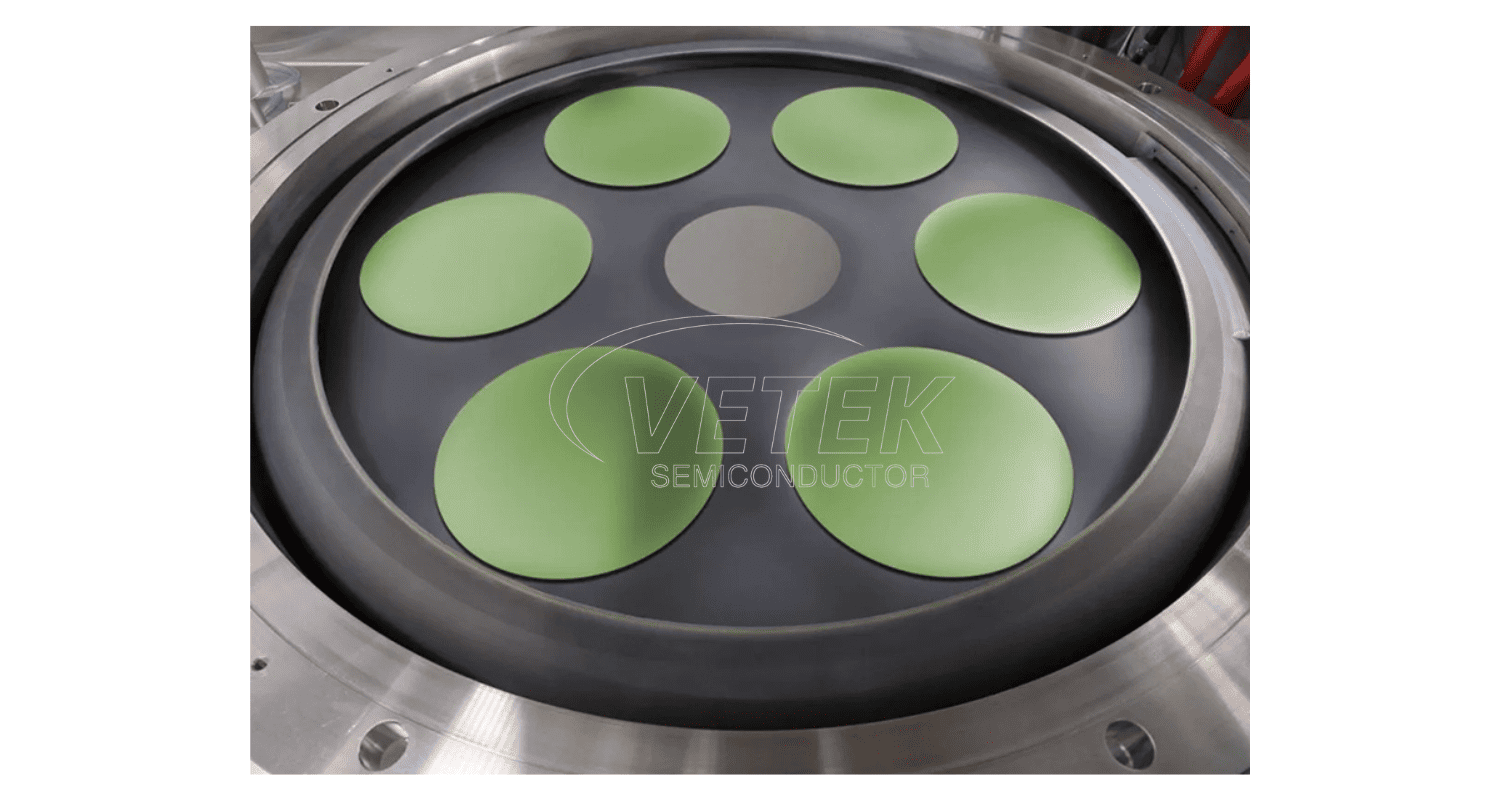

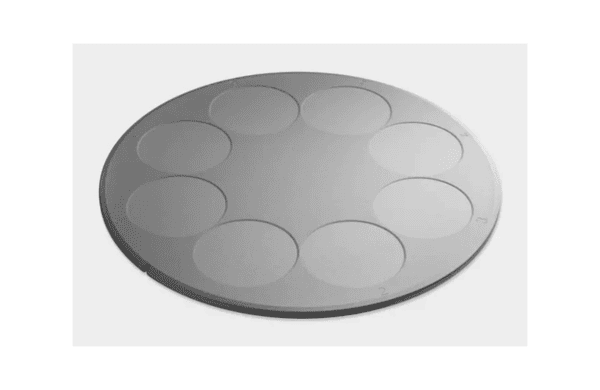

Horma epeleko CVD sistema planetaren planetak, oinarriaren planeten antolamendua duena, labe bakarreko eta irteera-eraginkortasun handiko okupatzaile anitzen hazkundea da. Ordezkarien ereduak AIXG5WWWC (8x150mm) eta G10-SIC (9 × 150mm edo 6 × 200mm) serieko Epitarxial Equipment Alemaniako serieak dira.

AixTron-en txosten ofizialaren arabera, G10-ren 6 hazbeteko 4h-sic-ko azalpenak dituena, G10 EPITAXIALA Labeak sortutakoak. dopin kontzentrazioa ez-uniformetasuna <% 2.

Orain arte, eredu mota hau oso gutxitan erabiltzen da etxeko erabiltzaileek, eta sorta ekoizpenaren datuak ez dira nahikoa, neurri batean bere ingeniaritza aplikazioa mugatzen duena. Gainera, tenperaturaren eremuaren eta fluxu-eremuaren kontrol multi-labeen oztopo tekniko altuak direla eta, etxeko ekipamenduak garatzea da oraindik ikerketa eta garapen fasean, eta ez dago eredu alternatiborik. Bitartean, 6 hazbeteko edo 8 hazbeteko 8 hazbeteko estaldura edo SIC estaldurarekin.

Quasi-Hot-Hots CVD sistema bertikalak abiadura handian biratzen du batez ere kanpoko laguntza mekanikoaren bidez. Bere ezaugarria da, geruza likatsuaren lodiera erreakzio-ganbera presio txikiagoa murrizten dela, eta, horrela, hazkunde epituxial tasa handituz. Aldi berean, bere erreakzio-ganberak ez du goiko horma bat sic partikulak metatu daitezkeenik, eta ez da erraza objektuak erortzea sortzea. Berezko abantaila du akatsen kontrolean. Errepresentazio ereduak Japoniako Nuflare-ren Epitario Epitariozko labeak dira.

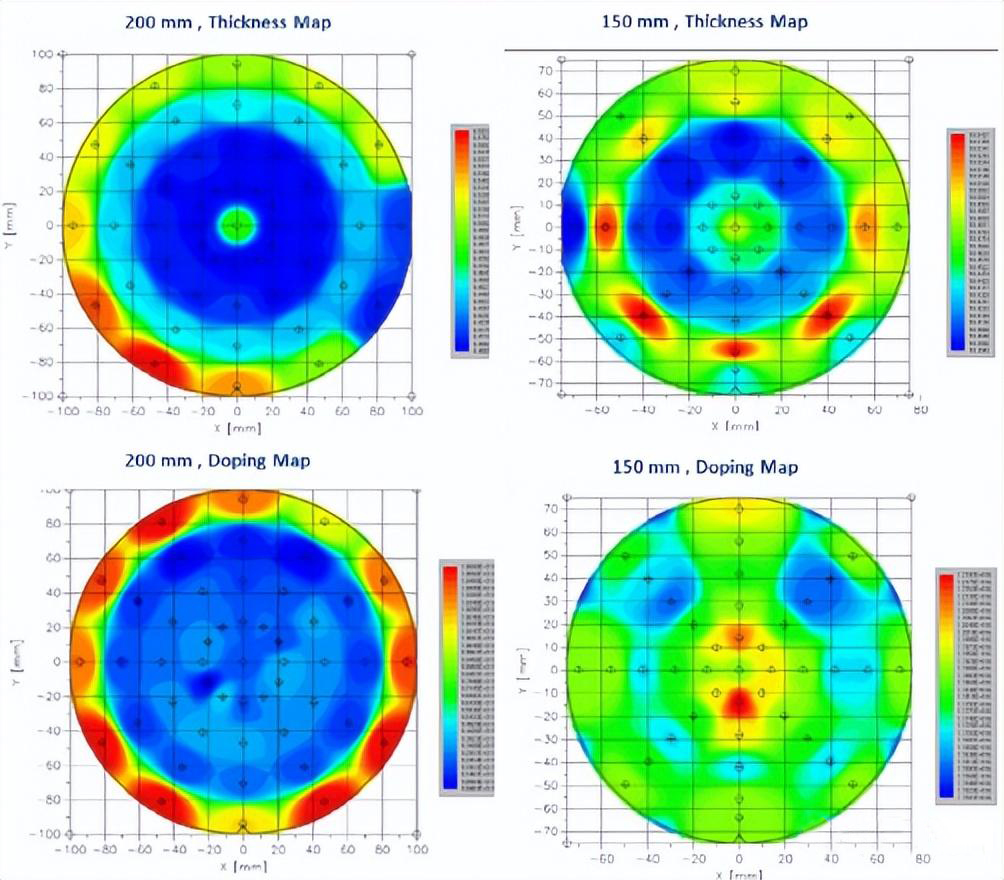

Nuflare-ren arabera, EPOVOS6 gailuen hazkunde-tasa 50μm / h baino gehiago lor daiteke eta azaleko azaleko defektuen dentsitatea 0,1cm-² baino gutxiago kontrolatu daiteke; Uniformetasun kontrolari dagokionez, Yoshiaki Daigo nuflare ingeniariak 10μm-ko lodierako 6 hazbeteko azaleko azaleko euladunen emaitzak eman zituen Epitarioaren 6 hazbeteko.Goiko grafito zilindroa.

Gaur egun, hirugarren belaunaldiaren eta JSG bezalako etxeko ekipamendu fabrikatzaileek antzeko funtzioak dituzten ekipamendu epitaxialak diseinatu eta abian jarri dituzte, baina ez dira eskala handian erabili.

Orokorrean, hiru ekipamendu motek beren ezaugarriak dituzte eta merkatuaren kuota jakin bat okupatzen dute aplikazio desberdinetan:

Hormako CVD horizontalaren egiturak hazkunde-tasa ultra-azkarra, kalitatea eta uniformetasuna, ekipamendu operazio sinplea eta mantentze-lanak ditu eta eskala handiko ekoizpen eskaerak helduak dira. Hala ere, obra bakarreko mota eta maiztasunez mantentzea dela eta, ekoizpenaren eraginkortasuna baxua da; Hormako Planetaren CVDak 6 (4 hazbete) × 100 mm (4 hazbete) edo 8 (pieza) × 150 mm-koak hartzen ditu, eta horrek asko hobetzen du ekipoaren ekoizpenaren eraginkortasuna ekoizpen ahalmenari dagokionez, baina zaila da pieza anitzen koherentzia kontrolatzea eta ekoizpen etekina arazo handiena da oraindik; CHAASI HOST HOST CVD bertikalak egitura konplexua du, eta Ogitar Epitarioaren Ekoizpenaren kalitatearen kalitatea kontrolatzea bikaina da, eta horrek ekipamendu oso aberatsak mantentzea eta erabiltzeko esperientzia eskatzen du.

Industriaren etengabeko garapenarekin batera, hiru ekipamendu mota hauek eraginkortasunez optimizatuta eta berrituko dira egiturari dagokionez, eta ekipamenduaren konfigurazioa gero eta perfektuagoa izango da, eta paper garrantzitsua izango da, lodiera eta akats desberdinak dituzten okupatzaile epituxialen zehaztapenak bat egitean.
