Zergatik silizio karburoa (SiC) PVT Kristalaren hazkundea ezin da egin tantalio karburoko estaldurarik (TaC) gabe?

Silizio-karburoaren (SiC) kristalak hazteko prozesuan, Lurrun Garraio Fisikoaren (PVT) metodoaren bidez, 2000-2500 °C-ko muturreko tenperatura altua "aho biko ezpata" bat da - iturri materialen sublimazioa eta garraioa bultzatzen dituen bitartean, izugarri areagotzen du material guztien ezpurutasun-askapena, batez ere eremu metaliko-termikoko sistema konbentzionalean dauden elementu termiko-eremu konbentzionaletan barne. osagaiak. Ezpurutasun horiek hazkuntza-interfazean sartzen direnean, kristalaren oinarrizko kalitatea zuzenean kaltetuko dute. Hau da tantalio karburoa (TaC) estaldurak PVT kristalen hazkuntzarako "aukerazko aukera" baino "derrigorrezko aukera" bihurtu izanaren oinarrizko arrazoia.

1. Arrastoen ezpurutasunen bide suntsitzaile bikoitzak

Silizio karburozko kristalei ezpurutasunek eragindako kaltea nagusiki bi dimentsio nagusitan islatzen da, kristalen erabilgarritasuna zuzenean eragiten duena:

• Elementu argien ezpurutasunak (nitrogenoa N, boroa B):Tenperatura altuko baldintzetan, erraz sartzen dira SiC sarean, karbono-atomoak ordezkatzen dituzte eta emaileen energia-mailak sortzen dituzte, eramailearen kontzentrazioa eta kristalaren erresistentzia zuzenean aldatuz. Emaitza esperimentalek erakusten dute nitrogenoaren ezpurutasun-kontzentrazioa 1 × 10¹⁶ cm⁻³-ko gehikuntza bakoitzeko, n-motako 4H-SiC-ren erresistentzia ia magnitude ordena batean jaitsi daitekeela, azken gailuaren parametro elektrikoak diseinu-helburuetatik aldentzea eraginez.
• Elementu metalikoen ezpurutasunak (burdina Fe, nikel Ni):Haien erradio atomikoak silizioaren eta karbono atomoen aldean nabarmen desberdinak dira. Sarean sartu ondoren, sare lokaleko tentsioa eragiten dute. Tentsio-eskualde hauek plano basalaren dislokazioen (BPD) eta pilaketa-failen (SF) nukleazio gune bihurtzen dira, kristalaren egituraren osotasuna eta gailuaren fidagarritasuna larriki kaltetuz.



2. Argiago alderatzeko, honela laburbiltzen dira bi ezpurutasun-moten inpaktuak:

3. Tantalio Karburoko Estalduren Hiruko Babesteko Mekanismoa

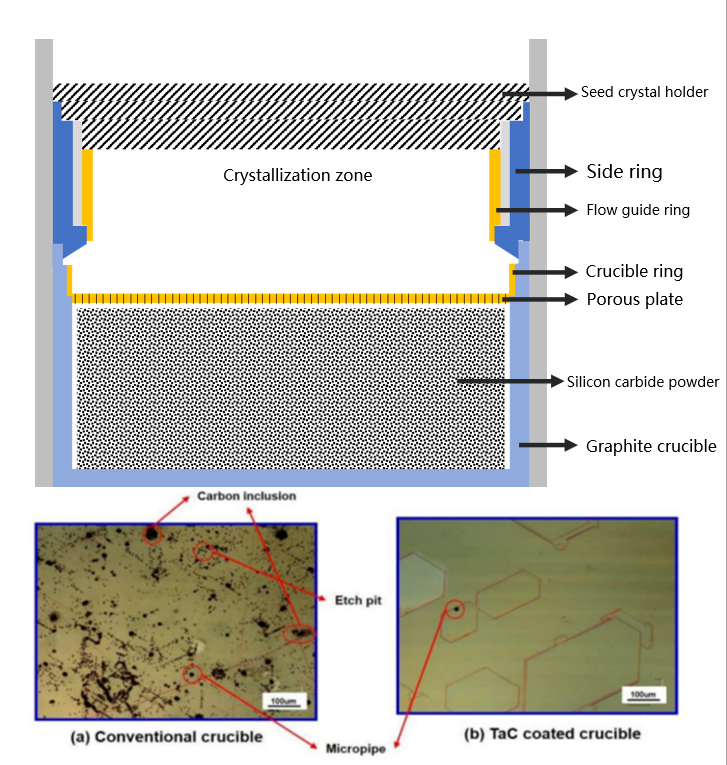

Ezpurutasunen kutsadura iturrian blokeatzeko, tantalio karburoa (TaC) estaldura bat metatzea grafito-gune beroko osagaien gainazalean lurrun-deposizio kimikoen bidez (CVD) irtenbide tekniko frogatua eta eraginkorra da. Bere oinarrizko funtzioak "kutsaduraren aurkako" inguruan dira:

Egonkortasun kimiko handia:Ez du erreakzio handirik jasaten silizioan oinarritutako lurrunarekin PVT tenperatura altuko inguruneetan, autodeskonposizioa edo ezpurutasun berriak sortzea saihestuz.

Iragazkortasun baxua:Mikroegitura trinko batek hesi fisiko bat osatzen du, grafitoaren substratutik kanpoko ezpurutasunen hedapena modu eraginkorrean blokeatzen duena.

Berezko purutasun handikoa:Estaldura egonkor mantentzen da tenperatura altuetan eta lurrun-presio baxua du, kutsadura-iturri berri bat bihurtuko ez dela bermatuz.

4. Estalduraren oinarrizko purutasun-eskakizunak

Soluzioaren eraginkortasuna estalduraren aparteko garbitasunaren araberakoa da, eta hori zehatz-mehatz egiaztatu daiteke Glow Discharge Mass Spectrometry (GDMS) proben bidez:

5. Aplikazio praktikoaren emaitzak

Kalitate handiko tantalio karburoko estaldurak hartu ondoren, hobekuntza argiak ikus daitezke bai siliziozko karburo kristalen hazkundean bai gailuen fabrikazio faseetan:

Kristalaren kalitatearen hobekuntza:Oinarrizko planoko dislokazioaren (BPD) dentsitatea, oro har, % 30 baino gehiago murrizten da, eta obleen erresistentzia uniformetasuna hobetzen da.

Gailuaren fidagarritasuna hobetua:Garbitasun handiko substratuetan fabrikatutako SiC MOSFET-ak bezalako potentzia-gailuek matxura-tentsioan koherentzia hobetua erakusten dute eta lehen hutsegite-tasa murrizten dute.

Araztasun handiko eta propietate kimiko eta fisiko egonkorrak dituztenez, tantalio karburozko estaldurek garbitasun-hesi fidagarria eraikitzen dute PVT-n hazitako silizio karburozko kristaletarako. Eremu beroko osagaiak -ezpurutasun-askatze iturri potentziala- muga inerte kontrolagarrietan eraldatzen dituzte, oinarrizko oinarrizko teknologia gisa balio baitute oinarrizko kristalen materialaren kalitatea bermatzeko eta errendimendu handiko silizio karburoko gailuen ekoizpen masiboa laguntzeko.

Hurrengo artikuluan, tantalio karburoko estaldurak eremu termikoa nola optimizatzen duten eta kristalen hazkuntzaren kalitatea nola hobetzen duten aztertuko dugu ikuspegi termodinamikotik. Estalduraren purutasuna ikuskatzeko prozesu osoari buruz gehiago jakin nahi baduzu, dokumentazio tekniko zehatza lor dezakezu gure webgune ofizialaren bidez.
