Nola jartzen da CVD silizio-karburoaren estaldura grafitoan?

A CVD silizio-karburoa (SiC) estalduragrafito-osagai berotu bat lurrun-jadaketa kimikoko erreaktore baten barruan kontrolatutako gas aitzindarien aurrean jarriz eratzen da. Espezie erreaktiboak grafitoaren gainazalera iristen dira, non SiC nukleatu eta geruza polikristalino trinko batean hazten den. Erdieroaleen susceptor eta obleen garraiatzaileentzat, deposizio arrakastatsua grafitoaren garbitasunaren, gainazalaren prestaketaren, tenperaturaren, presioaren, gasen kimikaren, masa-transferentziaren, geometriaren eta hedapen termikoaren bateragarritasunaren araberakoa da.

Helburua ez da grafitoa "estaltzea" soilik, lodiera, zimurtasuna, estekiometria eta interfazearen osotasuna kontrolatuta dituen purutasun handiko prozesu-azalera sortzea baizik.

1. Grafitozko substratutik CVDrako prest dagoen gainazal batera

Prozesua substratuaren hautaketarekin, mekanizazioarekin eta arazketarekin hasten da.Garbitasun handiko grafito isostatikoanormalean erabiltzen da mekanizagarritasuna, egonkortasun termikoa eta mikroegitura nahiko uniformea ​​konbinatzen dituelako.

Substratuaren faktore nagusiak garbitasuna, dentsitatea, porositatea, aleen egitura eta hedapen termikoaren koefizientea (CTE) dira. Susceptor eta obleen garraiatzaileentzat, mekanizazio-zehaztasuna berdin-berdin da garrantzitsua, poltsikoen sakonerak, lautasunak, ertz geometriak eta hormaren lodiera gas-fluxua eta azken portaera termikoa eragin dezaketelako.

Sekuentzia sinplifikatua hau da:

Grafitoaren hautaketa → Doitasun mekanizazioa → Arazketa → Gainazalaren prestaketa → CVD Deposizio → Ikuskapena

Jarri aurretik, gainazala garbia eta nukleatzeko egokia izan behar da. Kutsadurak, partikula solteak edo tokiko gainazaleko kalteak SiC-aren hazkunde goiztiarra oztopatu dezake eta gero eskualde ahulak, zuloak edo eremu ez-uniformeak bihurtu. Beraz, substratuaren prestaketa eta estalduraren deposizioa prozesu integratu gisa tratatu behar dira.

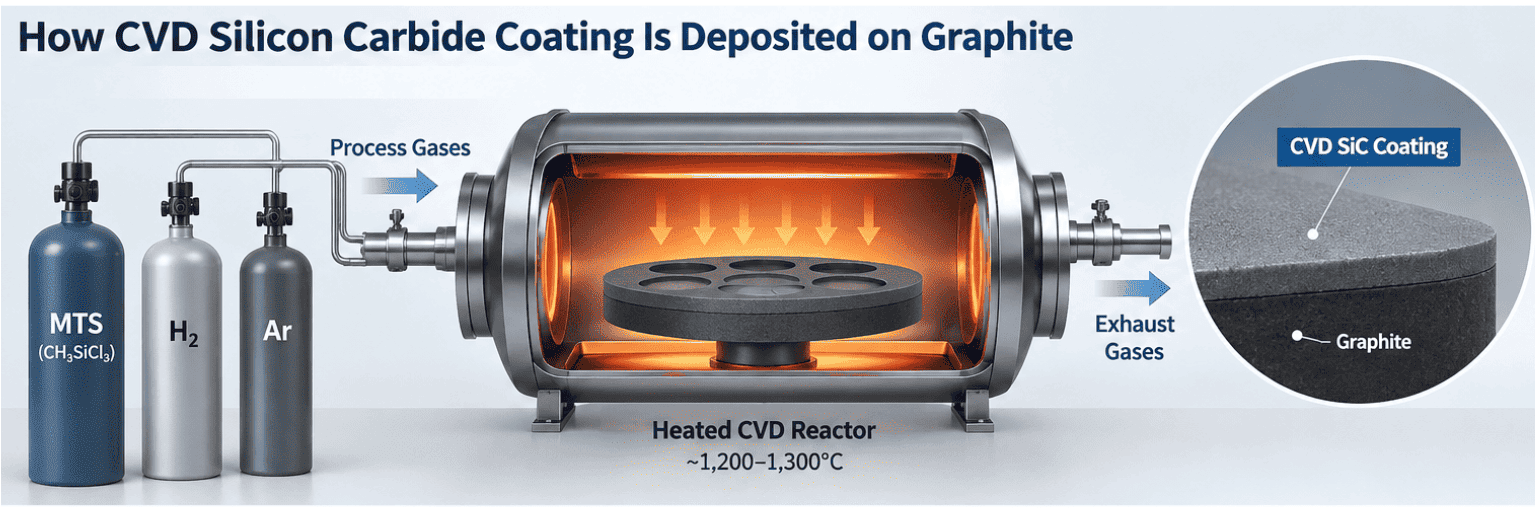

2. Nola sortzen den SiC CVD erreaktorean

Oso aztertutako ibilbidearen erabilerakmetiltriclorosilanoa (MTS, CH3SiCl3)silizio- eta karbono-iturburu bakarreko aitzindari gisa, gas-sisteman hidrogenoa eta askotan argona duena. Tenperatura altuan, MTS gas-fasearen eta gainazaleko erreakzioen bidez deskonposatzen da. Espezie erreaktiboak muga-geruzan zehar garraiatzen dira, grafitoaren gainazal beroan adsorbitu, erreakzionatu eta SiC solidoa osatzen dute, azpiproduktu lurrunkorrak kentzen diren bitartean.

Deposizio-sekuentzia honela sinplifikatu daiteke:

Aitzindari banaketa → Gas-garraioa → Muga-geruzaren difusioa → Gainazalaren adsortzioa → Nukleazioa → Aleen hazkundea

CVD SiC deposizio komertziala grafitoan egin ohi da1.200°C; SGL Carbon-en sorta tipiko baten berri ematen du1.200-1.300 °Cbere prozesurako.

2026aTxosten zientifikoakaztertutako MTS-H2 sistema bat erabiliz1.100-1.350 °Ceta gertuko trantsizio bat identifikatu zuen1.180°Cgainazaleko erreakzio-kontrol sendoagoa eta garraioa eta difusioa gero eta garrantzi handiagoa duten erregimenaren artean.

Tenperatura baxuagoan, gainazaleko erreakzio zinetikak deposizioa mugatu dezake. Tenperatura igo ahala, aitzindarien deskonposizioa azkartu egiten da. Gainazaleko erreakzioak nahikoa azkarrak direnean, espezie erreaktiboak gasaren muga-geruzan zehar garraiatzea garrantzitsuagoa da.

Suszeptore konplexuentzat, estalduraren uniformetasuna, beraz, a ere badafluidodinamikako arazoa.

3. Zerk kontrolatzen ditu hazkundea, lodiera eta uniformetasuna?

CVD SiC kalitatea hainbat aldagai akoplatuek zehazten dute, ez tenperatura "onen" batek.

Tenperaturak eragin handia du morfologian. 2026ko azterketan, deposizioa gertu1.200°Cβ-SiC ale trinkoak eta ondo definituak ekoizten zituen probatutako baldintzetan, eta gehiegizko tenperaturak egitura latzagoak sustatzen zituen bitartean.

Gasaren konposizioa ere garrantzitsua da. MTS-H2 sistema batean, hidrogenoaren eta MTS erlazioak karbonoa eta silizioa duten erreakzio-bideak aldatzen ditu. Aipatutako ikerketak Si/C ia estekiometrikoa lortu zuen anH2/MTS erlazio molarra 10 ingurukoabere baldintzetan; hau ikerketa adibide gisa tratatu behar da, ez errezeta industrial unibertsala.

Presioak eta gasaren abiadurak eragina dute espezie erreaktiboak nola iristen diren ezaugarri konplexuak. Izkin zorrotzek, poltsiko sakonek, zirrikituek eta gainazal blindatuek tokiko muga-geruzaren baldintza desberdinak garatu ditzakete, beraz, kupoi lauko estaldura uniforme bat ez-uniforme bihur daiteke poltsiko anitzeko susceptor batean.

HorregatikCFD eta erreaktore-fluxuaren optimizazioaerabilgarriak dira pieza erdieroale konplexuetarako.

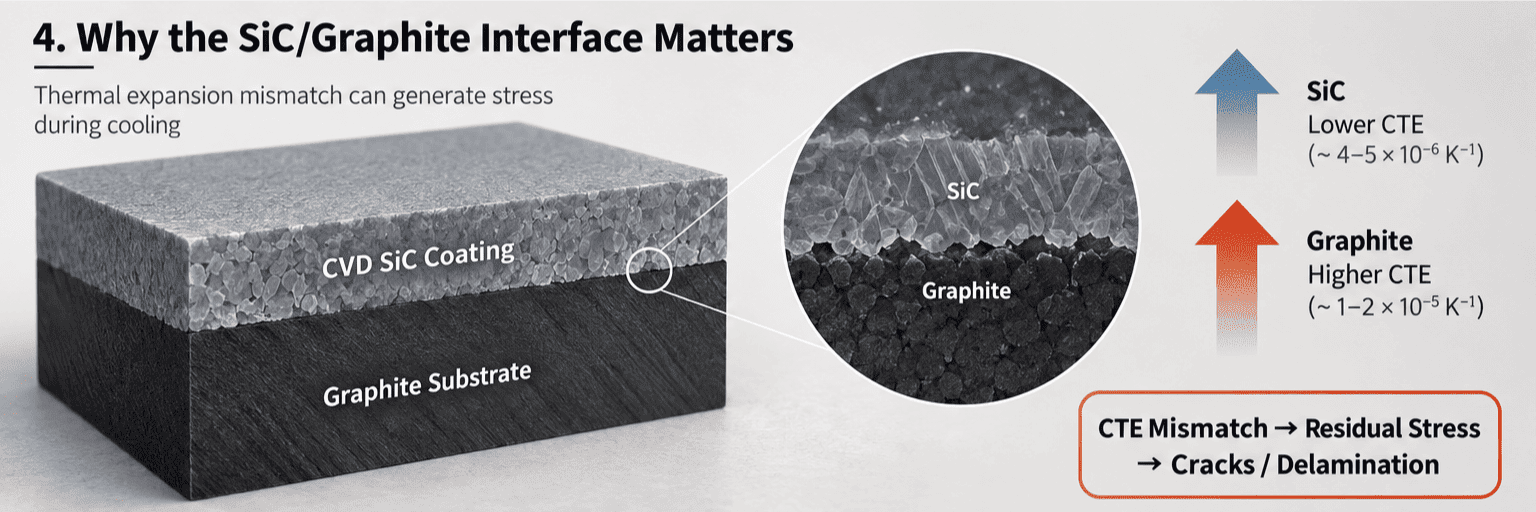

4. Zergatik garrantzitsua da SiC/Graphite Interfazea

SiC/grafito interfazea estalduraren iraupenaren baldintzatzaile nagusia da.

SiC tenperatura altuan metatzen da, eta osagaiak gero beroketa eta hoztea errepikatzen du epitaxia edo MOCVDn. Grafitoa eta SiC berdin-berdin hedatzen ez direnez, tentsio termikoa garatzen da hoztean eta txirrindularitzan.

Porrotaren bide sinplifikatua hau da:

CTE desegokia + Hondar-tentsioa → Mikroarraila → Delaminazioa → Partikulak / Agerian dagoen grafitoa

Hortaz, estaldura-diseinu onak grafito-maila behar du dilatazio termikoko portaera egokia, gainazaleko egoera kontrolatua eta gehiegizko tentsioa saihesten duen deposizio-prozesua.

2026aZeramika Nazioartekoagrafitoaren CVD SiC aztertzen duen ikerketak ere erakutsi zuen jalkitze-tenperaturak estalduraren mikroegituran eta interfazearen atxikimenduan eragiten duela.

Lodierak ere garrantzia du. Geruza lodiago batek babes-hesia areagotu dezake, baina osagaien dimentsioak ere alda ditzake eta metatutako estresa areagotu. Piez erdieroaleetarako, estalduraren lodiera geometria, lautasuna, gainazaleko akabera eta espero diren ziklo termikoekin batera hartu behar dira kontuan.

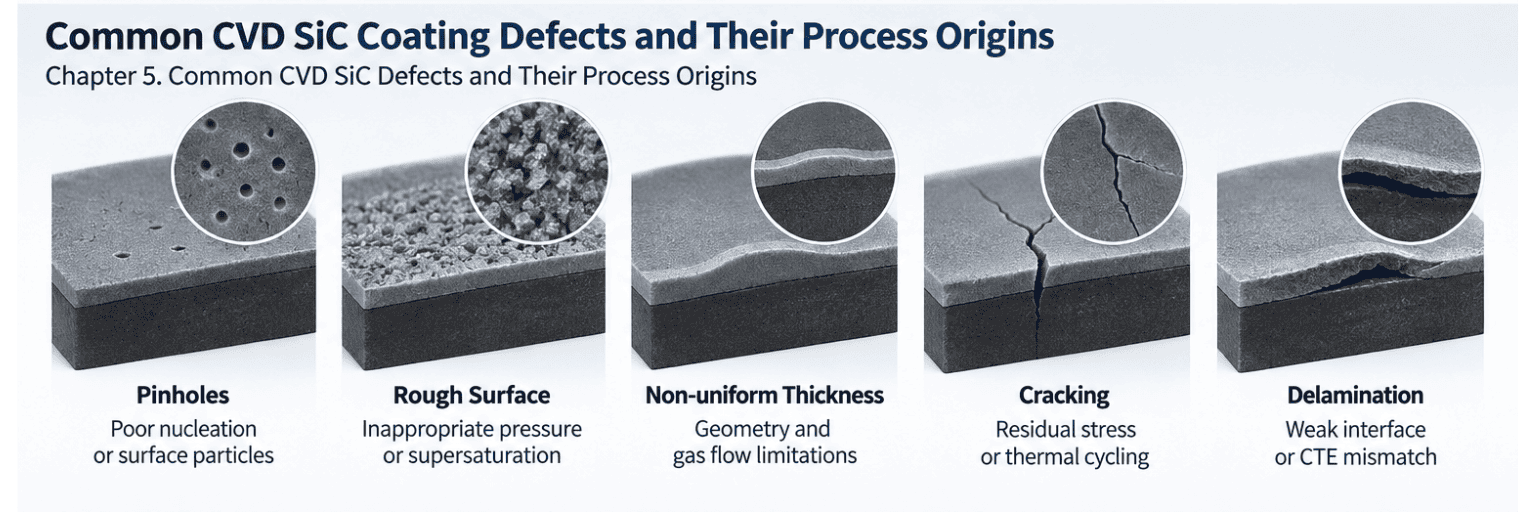

5. CVD SiC akats arruntak eta haien prozesuaren jatorria

Estaldura-akatsak hobeto ulertzen dira sintoma ikusgaia bere hazkuntza-mekanismoarekin lotuz.

Urratsek, izkinek, gune itsuek eta obleen poltsikoek gas-fluxua oztopatu dezakete. Eskualde babestu batera iritsi aurretik espezie erreaktiboak agortzen badira, tokiko deposizio-tasa jaitsi egin daiteke. Alderantziz, tokian tokiko gainsaturazio altuak hazkunde zakarra edo akatsak izateko joera susta dezake.

Helburua ez da jalkitze-tasarik altuena. Erdieroaleen estaldurak oreka bat behar dudentsitatea, purutasuna, estekiometria, gainazaleko zimurtasuna, lodieraren uniformetasuna eta interfazearen osotasuna.

Hau bereziki garrantzitsua da poltsiko anitzeko MOCVD eramaileentzat eta epitaxia suszeptoreentzat, non tokiko fluxu-baldintza desberdinak egon daitezkeen osagai berean.

6. CVD estalduratik erdieroale-mailako osagai batera

Jarri ondoren, estaldura amaitutako osagaiaren zati gisa ebaluatu behar da, material isolatu gisa baino.

Eskaeraren arabera, titulazioa izan daiteke:

l Dikuskapen handia eta lautasuna;

l Coating lodiera eta lodiera uniformetasuna;

l Sgainazaleko zimurtasuna;

l Mpitzadurak, zuloak edo ale anormalak egiteko ikroskopia;

l Phase edo mikroegituraren analisia;

l Purtasun egiaztapena;

l Tlasterketarako eta ikuskatzeko dokumentazioa.

Epitaxirako eta MOCVDrako, estaldurak prozesu errealaren ingurunetik ere iraun behar du. Jarri ondoren berehala onargarria den estaldurak oraindik ere degradatu egin daitezke ziklo termiko errepikatuetan, garbiketa-kimika oldarkorren edo erreaktore lokalizatuen baldintzetan.

Beraz, ingeniaritza katea honela labur daiteke:

CVD Errezeta → Estaldura Egitura → Interfazearen kalitatea → Osagaien geometria → Egonkortasun termikoa/kimikoa → Wafer-prozesuaren errendimendua

Erlazio honek azaltzen du zergatik zehaztu behar den CVD SiC estaldura erabilizerrendimendurako garrantzitsuak diren parametroak estalduraren lodiera nominala bakarrik baino.

Susceptor edo wafer-eramaile baterako, estalduraren kalitateak grafitoaren kalitatearekin, doitasun mekanizatuarekin eta osagaien geometriarekin batera lan egin behar du, portaera termiko egonkorra, kutsadura baxua eta erdieroaleen prozesamendu errepikakorra laguntzeko.

FAQ / RFQ

1. Zein aitzindari erabiltzen da grafitoaren CVD SiC estaldurarako?
Metiltriclorosilanoa (MTS) oso aztertzen da, silizioa eta karbonoa dituelako. Benetako ekoizpen-kimika eta deposizio-errezetak fabrikatzaile, erreaktore eta aplikazioaren arabera aldatzen dira.

2. Zein tenperatura erabiltzen da CVD SiC grafitoan metatzeko?
Merkataritza- eta ikerketa-prozesuek normalean 1.200 °C-tik gora funtzionatzen dute, baina tenperatura optimoa erreaktorearen diseinuaren, presioaren, aitzindarien kimikaren, grafitoaren kalifikazioaren eta beharrezko estalduraren egituraren araberakoa da.

3. Zerk kontrolatzen du SiC estalduraren lodieraren uniformetasuna?
Gas-emaria, presioa, osagaien geometria, deposizio-denbora, tenperatura-banaketa eta aitzindarien garraioa materia guztia. Poltsiko sakonak, izkinak eta gainazal babestuak bereziki sentikorrak dira tokiko masa-transferentzia baldintzekiko.

4. Zergatik CVD SiC estaldura pitzatu edo delaminatu daiteke?
Ekarpen tipikoen artean hondar-tentsioa, grafitoa/SiC CTE desegokia, interfazearen prestaketa desegokia, estaldura-akats mikroegituralak eta ziklo termikoa errepikatzen dira.

5. Zer informazio eman behar da CVD SiC estaldura RFQ baterako?
Eman 2D marrazkia edo 3D eredua, osagaien funtzioa, erreaktorearen eredua, prozesuaren baldintzak, grafitoaren eskakizuna, estalduraren lodiera, gainazaleko zimurtasuna, dimentsio-perdoiak, ikuskapen-eskakizunak eta beharrezko kantitatea.

Erreferentziak

1. SGL Karbonoa.SIGRAFINE® SiC estaldura — CVD SiC deposizioa grafito isostatikoan, estaldura-tenperatura eta dilatazio termikoaren parekatzea.

2. Huo, Y. et al.Prozesu-egitura-propietate korrelazioaren azterketa CVD-SiC estalduretan grafitozko substratuetan. Txosten zientifikoak, liburukia. 16, 4150. artikulua, 2026.

3. Ma, Q. et al.CVD-SiC estaldurak grafitozko substratuetan duten atxikimendu interfaciala: Tenperaturaren papera mikroegituran eta propietate mekanikoetan. Zeramika Nazioartekoa, liburukia. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Grafitoan hazitako silizio-karburoko estalkien karakterizazioa, lurrun-deposizio kimikoen bidez. Materialak Prozesatzeko Teknologia aldizkaria, liburukia. 48, 1995.
