Zer da Silizio Karburoa (SiC) estaldura? Propietateak, CVD prozesua eta aplikazioak

Xehetasun Laburpena

A silizio karburozko estaldura (SiC estaldura)osagaien gainazalean, normalean purutasun handiko grafitoa, metatutako SiC geruza trinkoa da, prozesu-interfaze kimikoki erresistentea eta termikoki egonkorra sortzeko. Ekipo erdieroaleetan, estaldura normalean ekoizten dalurrun-deposizio kimikoa (CVD).

Bere errendimendua sistema konbinatutik datorgrafitozko substratua, CVD SiC geruza, osagaien geometria eta erreaktorearen ingurunea.

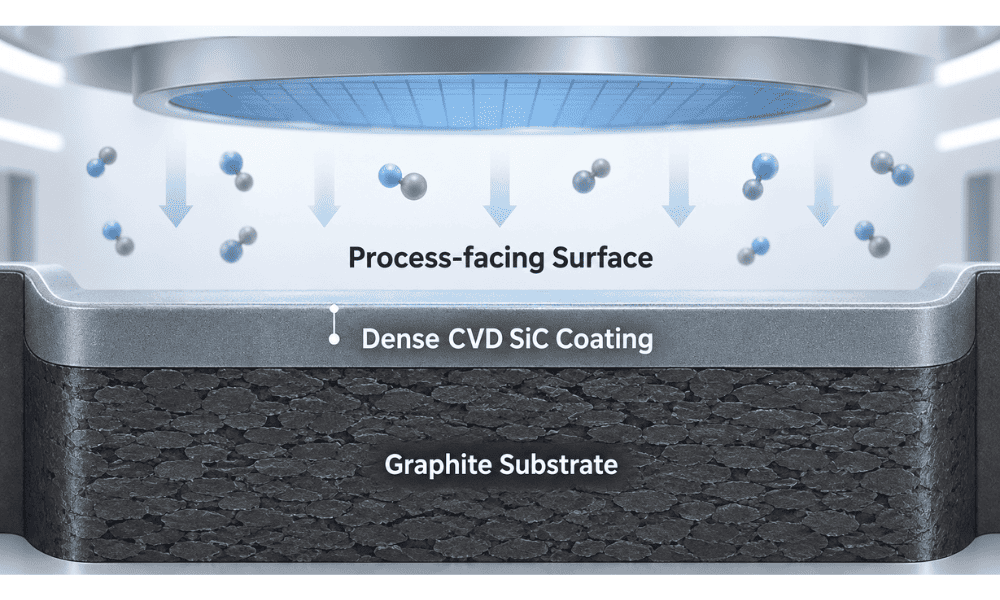

1. Zer da siliziozko karburozko estaldura?

Grafitoa oso erabilia da erdieroale gune beroko piezetarako, mekanizagarria eta termikoki egonkorra delako. Hala ere, grafito hutsak prozesuko gasekin erreakzionatu, oxidatu, ezpurutasunak askatu edo partikulak sor ditzake gainazala degradatu ahala.

CVD SiC-k gainazaleko egoera hori aldatzen du. Silizio karburoa grafito mekanizatuaren gorputzaren gainean geruza polikristalino trinko gisa metatzen da, grafitoaren eta prozesu-ingurunearen arteko hesi bat sortuz.

Prozesuko gasa / oblea → CVD SiC gainazala trinkoa → SiC/Graphite Interfazea → Garraztasun handiko grafitoaren gorputza

Grafitoak egitura-gorputza, masa termikoa eta mekanizagarritasuna hornitzen ditu; SiC-k prozesurako gainazala eskaintzen du. Interfazeak jalkitze-, hozte- eta erreaktore-ziklo errepikatuei eutsi behar die.

SGL Carbon-ek SiC estaldura komertzialak deskribatzen ditu grafito isostatikoan metatutako CVD geruza trinko, higadura eta korrosioarekiko erresistenteak direla, erdieroaleen kristalen hazkundea, silizio/SiC epitaxia eta aplikazioekin.MOCVD.

Horregatik, erdieroale-mailako SiC estalitako piezak gisa ebaluatu behar diraingeniaritza material-sistemak, "estaldura duen grafitoa" besterik ez bezala.

CVD SiC estaldura vs solidoa SiC

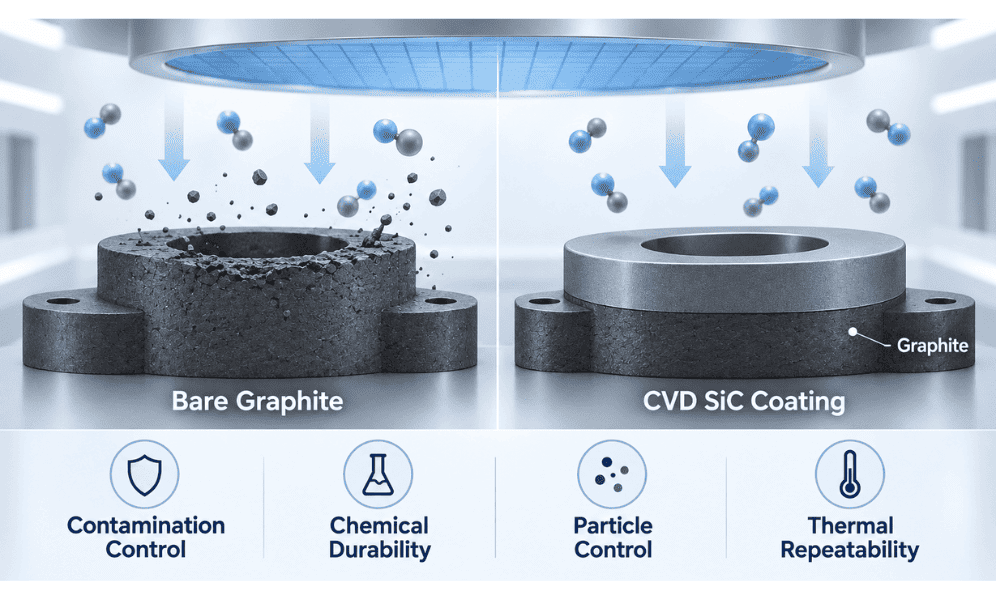

2. Zergatik dago grafitoa SiCz estalita ekipo erdieroaleetan?

Helburua grafitoaren fabrikazio eta abantaila termikoak konbinatzea da erdieroaleen baldintza zorrotzetara hobeto egokitzen den gainazal batekin.

Grafitozko susceptor edo obleen euskarria mekanizatu daiteke tolerantzia estuetara eta poltsiko konplexuetara. CVD SiC-k prozesuko gasen eta garbiketaren eraginpean dagoen gainazala babesten du. Konbinazio honek lau kezka nagusi erantzuten ditu.

Kutsaduraren kontrola.Garbitasun handiko gainazal trinkoak azpian dagoen grafitoa obleen ingurunetik isolatzen laguntzen du.

Iraunkortasun kimikoa.Epitaxiak eta MOCVD-k aitzindari oldarkorrak eta garbiketa-kimika erabiltzen dituzte; SiC-k erresistentzia hobetzen du agerian dagoen grafitoarekin alderatuta.

Partikulen kontrola.Pitzadurak, zuritzeak edo gainazalaren degradazioa partikula-iturri bihur daitezke, beraz, estalduraren osotasuna zuzenean garrantzitsua da prozesuaren garbitasunari dagokionez.

Errepikagarritasun termikoa.Susceptoreak eta eramaileak erreaktorearen eremu termikoaren parte dira. Haien geometria eta gainazaleko egoera egonkor mantendu behar da, oblearen tenperatura errepikagarria izan dadin.

Mersen-ek epitaxia eta MOCVD-n erabiltzen diren grafito-ekipoetarako funtzionamendu-baldintza nagusi gisa identifikatzen ditu tenperatura altuak, hutsune handia, aitzindari gaseoso oldarkorrak, kutsadura kontrola eta azido garbigarriekiko erresistentzia. Gainera, grafito/SiC CTE bateragarritasuna estalduraren osotasunerako garrantzitsua dela nabarmentzen du.

Horrek azaltzen du zergatik ezin den bereizi estalduraren kalitateagrafitoaren kalitatea, zehaztasun dimentsionala edo erreaktorearen baldintzak. Distortsionatutako edo gaizki diseinatutako osagai baten SiC geruza kimiko bikainak prozesuaren errendimendu eskasa eman dezake.

3. Nola ekoizten da CVD silizio-karburoaren estaldura?

Fabrikazio-kate tipikoa hau da:

Grafitoaren hautaketa → Doitasun mekanizatua → Arazketa → Gainazalaren prestaketa → CVD SiC deposizioa → Ikuskapena

Grafitoa garbitasunerako, mikroegiturarako eta portaera termikorako hautatzen da, eta gero estaldura baino lehen mekanizatu egiten da, lautasunak, poltsikoen sakonerak eta ertzaren geometriak azken dimentsioak eta estalduraren uniformetasuna eragiten duelako.

CVDn zehar, gas-aitzindariak tenperatura altuko erreaktore batean sartzen dira. Espezie erreaktiboak grafitoaren gainazalera iristen dira, non SiC nukleatu eta geruza jarraitu batean hazten den.

SGL Carbon-ek SiC jalkitze-tenperatura tipikoen berri ematen du publikoki1.200-1.300 °Cbere estaldura-prozesu komertzialagatik. β-SiC edo 3C-SiC kubikoa adierazten du estaldura-sistema baterako.

CVD-SiC estalitako grafito suszeptoreei buruzko azken ikerketek ere frogatzen dute estalduraren egitura prozesatzeko baldintzen araberakoa dela.

2026aTxosten zientifikoakikerketak ikertu zuen deposiziotik1.100 eta 1.350 °C artean, presio aldaketekin eta H₂/MTS erlazioarekin batera. Ikertzaileek estalduraren morfologian, zimurtasunean, estekiometrian eta gogortasunean aldaketa garrantzitsuak ikusi zituzten, honako hauen arteko erlazioa erakutsiz:

CVD parametroak → SiC mikroegitura → Estalduraren propietateak → Osagaien errendimendua.

Ingeniaritza ikasgai garrantzitsua hori da"CVD SiC" ez da material finko bat.

Horrelako zehaztapen bat:

"100 μm SiC estaldura"

lodiera bakarrik deskribatzen du.

Ez du guztiz definitzen:

l garbitasuna;

l porositatea;

l alearen egitura;

l gainazaleko zimurtasuna;

l estalduraren uniformetasuna;

l interfazearen kalitatea;

l hondar estresa.

Ekipo erdieroaleetarako, faktore horiek lodiera nominala bezain garrantzitsuak izan daitezke.

Estalduraren akats arruntak

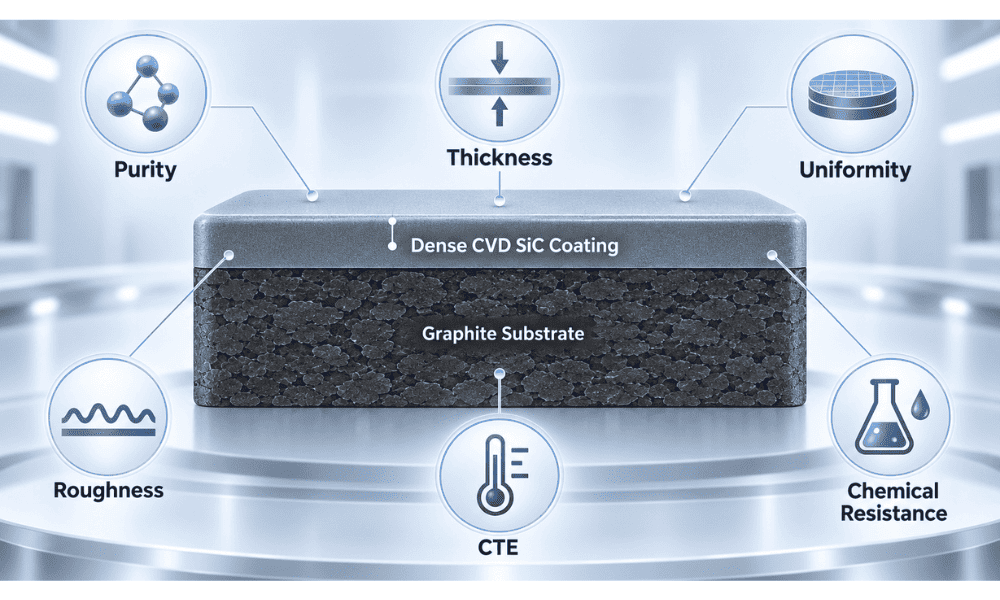

4. Zein SiC estalduraren propietate dira axola gehien?

Erdieroaleen erabilerarako, propietate erabilgarrienak kutsaduraren kontrolari, prozesuen egonkortasunari eta osagaien iraupenari lotutakoak dira.

Merkataritza-erreferentzia publiko gisa, SGL Carbon-ek SiC estaldura baten berri ematen du gutxi gorabehera.3,2 g/cm³, gogortasuna40 GPa, dilatazio termikoa4,3 × 10^-6 K^-1100-600 °C eta estalduraren lodiera tipikoa100 μm. Balio hauek erdieroaleen zehaztapen unibertsalak baino adibide dira.

Bi parametrok arreta berezia merezi dute:estalduraren lodiera eta CTE.

1. SiC estaldura lodiagoa ez da automatikoki hobea.

Lodiera gehigarriak babes-hesi handiagoa eman dezake, baina osagaien dimentsioak alda ditzake eta metatutako hondar-esfortzua areagotu ere egin dezake. Hau garrantzitsua bihurtzen da suszeptoreentzat etaostia-eramaileaknon poltsikoen sakonera, lautasuna eta ertzaren geometria prozesurako kritikoak diren.

2. CTE parekatzea ere garrantzitsua da.

SiC tenperatura altuan metatzen da eta gero hozten da grafitozko substratuarekin batera. SiC eta grafitoa desberdin hedatu eta uzkurtzen badira, tentsio mekanikoa interfazearen ondoan garatzen da.

Porrotaren bide sinplifikatua hau da:

CTE desegokia → Hondar tentsioa → Mikroarraila → Pitzaduraren hedapena → Delaminazioa → Partikulak / Agerian dagoen grafitoa

Mekanismo honek azaltzen du zergatik ezin den beti konpondu estalduraren porrota lodiera handituz.

2026aZeramika Nazioartekoaikerketak grafitoan 1.260 °C, 1.280 °C eta 1.320 °C-tan metatutako SiC ikertu zuen eta jalkitze-tenperaturak mikroegituran eta interfasearen atxikimenduan eragina izan zuen.

Hori dela eta, estalduraren kalitatea hauen konbinazioaren arabera epaitu behar da:

Garbitasuna + Mikroegitura + Uniformetasuna + Interfazearen Osotasuna + Geometria

lodiera bakarrik baino.

5. Non erabiltzen da SiC estalitako grafitoa, eta nola hautatu behar da?

Aplikazio sendoenak tenperatura altuak, kimika erreaktiboak eta obleen maila zorrotzak dituzten osagaiak dira.

1. Silizio Epitaxia

SiC-ez estalitako grafito suszeptoreek obleak onartzen dituzte bero-transferentzian parte hartzen duten bitartean. Lautasunak, poltsikoen geometriak, estalduraren uniformitateak eta gainazaleko egoerak obleen tenperaturan eta uniformetasun epitaxialean eragina izan dezakete.

Hortaz, estaldura sistema termiko zabalago baten parte da:

Berogailua / Energia-iturria → Susceptor → Oblearen muga termikoa → Oblearen tenperatura → Hazkunde epitaxiala

2. Silizio-karburoaren epitaxia

SiC epitaxiak eremu termikoko materialei baldintza bereziak ezartzen dizkie. Susceptoreek, eraztunek eta erlazionatutako osagaiek egonkortasun kimikoa, kutsadura baxua eta koherentzia dimentsionala mantendu behar dituzte tenperatura altuko eragiketa errepikatuen bidez.

3. GaN eta LED MOCVD

MOCVD obleen eramaileek eta satelite-plataformek aitzindari aberatseko inguruneetan funtzionatzen dute, non garraiolarien tenperaturaren banaketak oblean zehar hazkuntza-baldintzak eragiten dituen.

Eramailearen geometriaren edo gainazaleko egoeraren aldaketek aldaketetan eragin dezakete:

l oblearen tenperatura;

l hazkunde-tasa;

l filmaren lodiera;

l konposizioa;

l ostia-ostia uniformetasuna.

Mersen-ek zehatz-mehatz identifikatzen ditu purutasun handiko SiC estalitako grafitoa, portaera termiko uniformea, gas oldarkorrekiko erresistentzia eta in situ garbiketa kimikoaren aurkako iraunkortasuna epitaxia aplikazioetarako baldintza garrantzitsu gisa.

4. Tenperatura handiko beste prozesu batzuk

Hautatutako RTP/RTA, CVD, ALD eta eremu termikoko beste osagai batzuek ere SiC estalitako grafitoa erabil dezakete tenperaturak, kimikak, kutsadura-arriskuak eta geometriak hori justifikatzen dutenean.

Hautaketarekin hasi behar daerreaktorea eta prozesua, ez estalduraren zehaztapen generiko bat.

Definitu:

l prozesu eta erreaktore eredua;

l ostia tamaina;

l funtzionamendu-tenperatura;

l prozesu eta garbiketa gasak;

l osagaien marrazkia;

l grafitoaren eskakizuna;

l dimentsio kritikoak eta lautasuna;

l estalduraren lodiera;

l gainazaleko zimurtasuna;

l ikuskapen-eskakizunak.

RFQ erabilgarrienak galdera nagusi bat egiten du:

Zer egin behar du osagai horrek erreaktorearen barruan?

Ondoren, SiC estaldura benetako helburuaren inguruan diseinatu daiteke material parametro isolatu baten inguruan.

Epitaxirako eta MOCVDrako, helburua ez da soilik iraupen luzeko estaldura. Onartzeko gai den osagaia da:

Obleen tenperatura egonkorra + Kutsadura baxua + Partikularen sorrera baxua + Hazkunde errepikakorra + Irausteko zerbitzu-bizitza

6. Ohiko galderak

1. Zein da siliziozko karburoaren estalduraren helburu nagusia grafitoaren gainean?

Garbitasun handiko eta kimikoki erresistentea den prozesuko gainazal bat sortzen du, grafitozko gorputzaren mekanizazio eta abantaila termikoak mantenduz.

2. Zergatik erabiltzen da CVD SiC estaldurarako?

CVD-k SiC-a zuzenean hazten da grafitoko gainazal konplexuetan eta estalduraren egituraren, lodieraren eta uniformetasunaren gaineko kontrola eskaintzen du deposizio-prozesua behar bezala diseinatuta dagoenean.

3. SiC estaldura lodiagoa beti hobea da?

Ez. Lodiera hondar-tentsioarekin, dimentsio-perdoiarekin, osagaien geometriarekin eta zerbitzu-baldintzekin orekatu behar da.

4. Zerk eragiten du SiC estaldura pitzatzea edo delaminatzea?

Ekarpen arruntak honako hauek dira: grafito/SiC CTE desegokia, hondar-tentsioa, interfazearen akatsak, deposizio-baldintza desegokiak eta ziklo termiko errepikatuak.

5. Zer informazio behar da SiCz estalitako grafitoaren RFQ baterako?

Eman marrazkia, erreaktore-eredua, prozesua, oblearen tamaina, funtzionamendu-tenperatura, prozesua eta garbiketa-gasak, grafito-eskakizuna, estalduraren zehaztapena, tolerantzia kritikoak, ikuskapen-irizpideak eta kantitatea.

CVD SiC estalitako grafito osagai pertsonalizatua behar duzu?

VeTek Semiconductor-ek SiC estalitako grafitozko osagaiak eskaintzen ditu epitaxia erdieroaleetarako eta tenperatura altuko prozesatzeko aplikazioetarako.

Partekatu zure erreaktore-eredua, osagaien marrazkiak, grafito-eskakizunak, estalduraren zehaztapenak, funtzionamendu-baldintzak eta ikuskapen-irizpideak irtenbide egoki bat eztabaidatzeko.

Aholkularitza Teknikoa eskatzea| Bidali zure marrazkia

Arakatu gure Silizio Karburozko Estaldura produktuen gama.

Erreferentziak

1. SGL Karbonoa. SIGRAFINE® SiC estaldurak.Grafito isostatikoan CVD SiC estalduretarako datu teknikoak eta aplikazioari buruzko informazioa.

2. Mersen. Erdieroaleak Prozesatzeko Ekipamendua - Silizio Karburoz estalitako Grafito Ultrapurua.Epitaxia eta MOCVD aplikazioetarako informazio teknikoa.

3. Huo, Y., Qin, S., Chen, Y., et al. "Prozesu-egitura-propietate korrelazioaren azterketa CVD-SiC estalduretan grafitozko substratuetan".Txosten zientifikoak, liburukia. 16, 4150. artikulua, 2026.

4. Ma, Q., et al. "CVD-SiC estaldurak grafitozko substratuetan duten atxikimendu interfaciala: tenperaturaren papera mikroegituran eta propietate mekanikoetan".Zeramika Nazioartekoa, liburukia. 52, 3. alea, 2026, 3711–3718 or.
