Karbonoaren kapsulazioaren akatsaren konponbidea silizio-karburoaren substratuetan

Trantsizio energetiko globalarekin, AI iraultzarekin eta belaunaldi berriko informazio teknologien olatuarekin, silizio karburoa (SiC) azkar aurreratu da "material potentzial" izatetik "oinarrizko material estrategiko" izatera, bere aparteko propietate fisikoengatik. Bere aplikazioak aurrekaririk gabeko erritmoan hedatzen ari dira, substratu-materialen kalitateari eta koherentziari ia muturreko eskakizunak jarriz. Horrek inoiz baino premiazkoagoa eta beharrezkoagoa bihurtu du "karbonoaren kapsulazioa" bezalako akats kritikoei aurre egitea.

Mugaldeko aplikazioak SiC substratuak gidatzen

1.AI Hardware Ekosistema eta Miniaturizazioaren mugak:

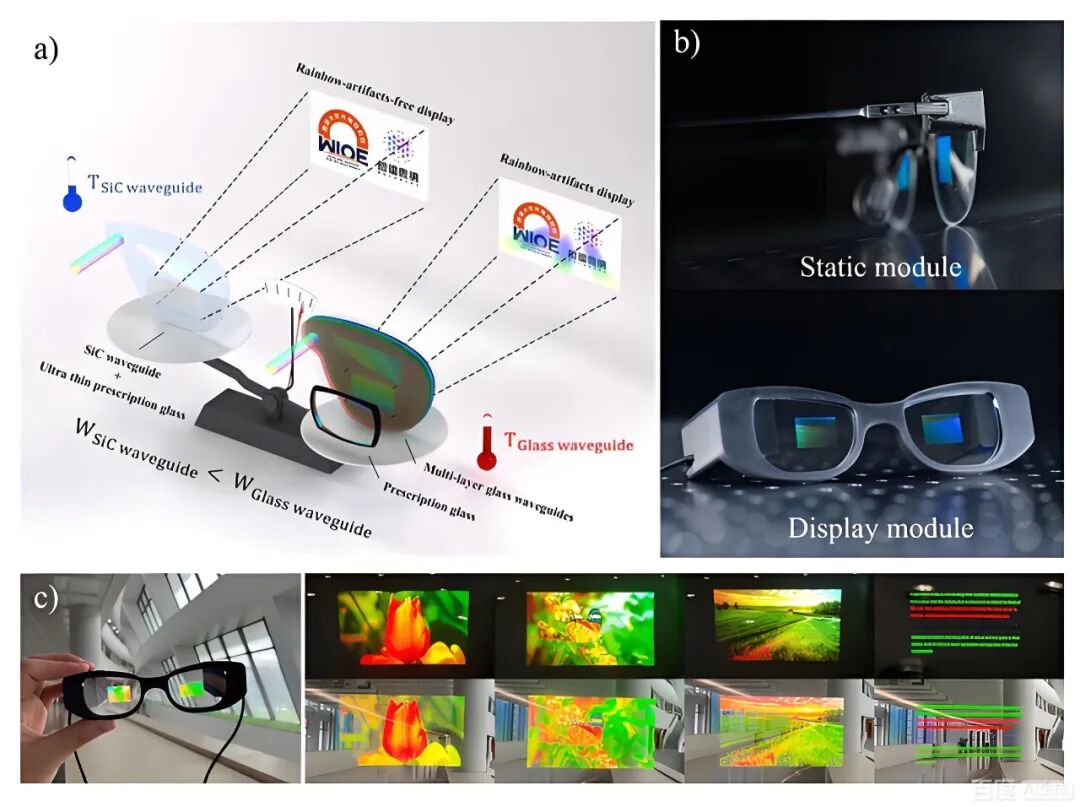

• Adibide gisa AI betaurrekoak hartuta
• Uhin-gida optikoko materialak AR/VR betaurrekoetarako.

AI betaurrekoen hurrengo belaunaldiak (AR/VR gailuak) murgiltze-sentsazio paregabea eta denbora errealeko elkarrekintza lortzeko ahaleginak egiten ditu. Horrek esan nahi du barne-nukleoko prozesadoreek (adibidez, AI inferentzia txip dedikatuak) datu-kopuru handiak prozesatu behar dituztela eta bero xahutze garrantzitsua maneiatu behar dutela espazio miniaturizatu oso mugatuan. Silizioan oinarritutako txipek muga fisikoak dituzte eszenatoki honetan.

AR/VR uhin-gida optikoek errefrakzio-indize altua behar dute gailuaren bolumena murrizteko, banda zabaleko transmisioa kolore osoko pantailak onartzeko, eroankortasun termiko handia potentzia handiko argi iturrietatik beroa xahutzea kudeatzeko eta gogortasun eta egonkortasun handia iraunkortasuna bermatzeko. Era berean, eskala handiko fabrikaziorako mikro/nanooptiko prozesatzeko teknologia helduekin bateragarriak izan behar dute.

SiC-ren eginkizuna: GaN-on-SiC SiC substratuez egindako RF/potentzia moduluak funtsezkoak dira kontraesan hori konpontzeko. Miniaturazko pantailak eta sentsore-sistemak eraginkortasun handiagoz gidatu ditzakete eta, silizioa baino hainbat aldiz handiagoa den eroankortasun termikoa izanik, txipek sortutako bero masiboa azkar xahutzen dute, funtzionamendu egonkorra bermatuz forma-faktorea fin batean.

Kristal bakarreko silizio karburoak (SiC) 2,6 inguruko errefrakzio-indizea du argi ikusgaiaren espektroan, gardentasun bikainarekin, integrazio handiko uhin-gida optikoen diseinuetarako egokia da. Errefrakzio-indize handiko propietateetan oinarrituta, geruza bakarreko SiC difrakzio-uhin-gida batek teorikoki 70° inguruko ikus-eremua (FOV) lor dezake eta ortzadarraren ereduak modu eraginkorrean kendu ditzake. Gainera, SiC-k eroankortasun termiko oso altua du (4,9 W/cm·K inguru), iturri optiko eta mekanikoetatik beroa azkar xahutzeko aukera emanez, tenperatura igoeraren ondorioz errendimendu optikoaren degradazioa saihestuz. Gainera, SiC-ren gogortasun eta higadura-erresistentzia handiak nabarmen hobetzen ditu uhin-gidaren lenteen egitura-egonkortasuna eta epe luzerako iraunkortasuna. SiC obleak mikro/nano prozesatzeko erabil daitezke (esaterako, grabatua eta estaldura), egitura mikrooptikoen integrazioa erraztuz.

"Karbonoaren kapsulazioaren" arriskuak: SiC substratuak "karbonoaren kapsulazioaren" akatsa badu, lokalizatutako "isolatzaile termiko" eta "matxura elektrikoaren puntu" bihurtzen da. Bero-fluxua izugarri oztopatzen ez ezik, txiparen tokiko gainberotzea eta errendimenduaren degradazioa eraginez, mikro-deskargak edo ihes-korronteak ere eragin ditzake, eta baliteke bistaratzeko anomaliak, kalkulu-akatsak edo hardware-akatsak sor ditzake AI betaurrekoetan epe luzerako karga handiko baldintzetan. Hori dela eta, akatsik gabeko SiC substratu bat da AI hardware fidagarria eta errendimendu handiko eramangarria lortzeko oinarri fisikoa.

"Karbonoaren kapsulazioaren" arriskuak: SiC substratuak "karbonoaren kapsulazioaren" akatsa badu, materialaren bidez ikusgai dagoen argiaren transmisioa murriztuko du, eta uhin-gidaren gainberotze lokalizatua, errendimenduaren degradazioa eta pantailaren distira gutxitzea edo anomalia ere ekar ditzake.

2. Informatika aurreratuen paketeen iraultza:

• NVIDIAren CoWoS Teknologiaren funtsezko geruzak

NVIDIAk zuzendutako AI konputazio-potentziaren lasterketan, CoWoS (Chip-on-Wafer-on-Substrate) bezalako paketatze-teknologia aurreratuak funtsezko bihurtu dira CPUak, GPUak eta HBM memoriak integratzeko, konputazio-potentziaren hazkunde esponentziala ahalbidetuz. Integrazio-sistema heterogeneo konplexu honetan, tartekatzaileak zeregin kritikoa betetzen du abiadura handiko interkonexioen eta kudeaketa termikoaren ardatz gisa.

SiC-ren eginkizuna: silizioarekin eta beirarekin alderatuta, SiC-a hurrengo belaunaldiko errendimendu handiko interposagailurako material aproposa da, bere eroankortasun termiko oso altuagatik, txipekin hobeto egokitzen den hedapen termikoaren koefizienteagatik eta isolamendu elektrikoaren propietate bikainengatik. SiC interposes-ek modu eraginkorragoan xahutu dezakete konputazio-nukleo anitzetako bero kontzentratua eta abiadura handiko seinalearen transmisioaren osotasuna bermatu dezakete.

"Karbonoaren kapsulazioaren" arriskuak: nanometro-mailako interkonexioen azpian, mikra-mailako "karbonoaren kapsulazioaren" akats bat "erlojupeko bonba" bat bezalakoa da. Tokiko eremu termikoak eta tentsioak distortsionatu ditzake, eta interkonexioaren metalezko geruzetan neke termomekanikoa eta pitzadurak eragin ditzake, seinaleen atzerapenak, diafonia edo hutsegite osoa eraginez. Ehunka mila RMB balio duten AI azelerazio-txarteletan, azpian dauden materialen akatsek eragindako sistemaren hutsegiteak onartezinak dira. SiC interposer-aren erabateko purutasuna eta egitura-perfekzioa bermatzea da konputazio-sistema konplexu osoaren fidagarritasuna mantentzeko oinarria.

Ondorioa: "onargarri"tik "perfektu eta akatsik gabeko"ra igarotzea. Iraganean, silizio-karburoa industria- eta automobilgintza-eremuetan erabiltzen zen batez ere, non akatsekiko tolerantziaren bat zegoen. Hala ere, AI betaurrekoen miniaturizazio munduari eta NVIDIAren CoWoS bezalako balio ultra-altuko eta ultra-konplexuen sistemari dagokionez, materialen akatsekiko tolerantzia zerora jaitsi da. "Karbonoa kapsulatzeko" akats bakoitzak zuzenean mehatxatzen ditu azken produktuaren errendimendu-mugak, fidagarritasuna eta arrakasta komertziala. Hori dela eta, "karbonoaren kapsulazioa" bezalako substratu-akatsak gainditzea jada ez da arazo akademikoa edo prozesuak hobetzeko arazo bat, hurrengo belaunaldiko adimen artifiziala, konputazio aurreratua eta kontsumo-elektronikaren iraultza onartzen duen material borroka kritikoa baizik.

Nondik dator karbonozko bilgarritasuna

Rost et al. "kontzentrazio-eredua" proposatu zuen, eta iradokiz gas-fasean dauden substantzien proportzioaren aldaketak direla karbono-kapsulazioaren kausa nagusia. Li et al. aurkitu zuen hazien grafitizazioak karbono-kapsulazioa eragin dezakeela hazten hasi aurretik. Silizioan aberatsa den atmosfera arragotik ihes egiteagatik eta silizio atmosferaren eta grafitozko arragoa eta grafitozko beste elementu batzuen arteko elkarrekintza aktiboaren ondorioz, silizio karburoaren iturriaren grafitizazioa saihestezina da. Hori dela eta, hazkunde-ganberan dagoen Si partziala nahiko baxua izan daiteke karbono-kapsulazioaren kausa nagusia. Hala ere, Avrov et al. argudiatu zuen karbono-kapsulazioa ez dela silizio-gabeziak eragiten. Beraz, grafito-elementuen korrosio gogorra izan daiteke silizio gehiegizkoaren ondorioz karbono-inklusioen kausa nagusia. Dokumentu honetako ebidentzia esperimental zuzenek erakusten dute iturriaren gainazaleko karbono partikula finak silizio karburo kristal bakarreko hazkuntza-fronterantz eraman daitezkeela, karbono-kapsulazioak osatuz. Emaitza honek adierazten du hazkuntza-ganberan karbono-partikula finak sortzea karbono-kapsulazioaren kausa nagusia dela. Karbono-karburoaren kristal bakarrean karbono-kapsulazioaren agerpena ez da Si-ren presio partzial baxuaren ondorioz hazkuntza-ganberan, baizik eta ahul lotuta dauden karbono-partikulen eraketa silizio-karburoaren iturriaren grafitizazioaren eta grafito-elementuen korrosioaren ondorioz.

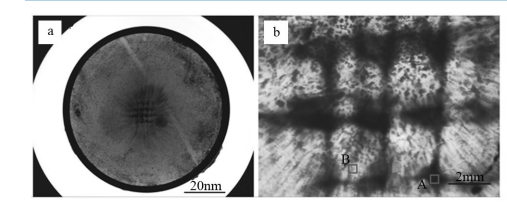

Inklusioen banaketak iturriaren gainazaleko grafitozko plaken ereduaren antza handia duela dirudi. Kristal bakarreko obleetan inklusiorik gabeko guneak zirkularrak dira, 3 mm inguruko diametroa dutenak, zulatutako zulo zirkularren diametroarekin guztiz bat datorrena. Horrek iradokitzen du karbono-kapsulazioa lehengaien eremutik datorrela, hots, lehengaiaren grafitizazioak karbono-kapsulazio akatsa eragiten duela.

Silizio karburozko kristalen hazkuntzak normalean 100-150 ordu behar ditu. Hazkundeak aurrera egin ahala, lehengaiaren grafitizazioa larriagoa bihurtzen da. Kristal lodiak hazteko eskaeraren arabera, lehengaiaren grafitizazioari aurre egitea funtsezko gai bihurtzen da.

Karbonoa biltzeko irtenbidea

1.Lehengaien sublimazioen teoria PVTn

• Azalera-bolumen-erlazioa: Sistema kimikoetan, substantzia baten azaleraren hazkunde-tasa bere bolumenaren hazkunde-tasa baino askoz motelagoa da. Beraz, zenbat eta handiagoa izan partikulen tamaina, orduan eta txikiagoa izango da azaleraren eta bolumenaren arteko erlazioa (azalera/bolumena).
• Lurrunketa gainazalean gertatzen da: partikulen gainazalean kokatutako atomoek edo molekulek bakarrik dute gas fasera ihes egiteko aukera. Beraz, lurruntze-abiadura eta guztizko kantitatea zuzenean lotuta daude partikulak agerian uzten duen azalerarekin.
• Partikula handien lurruntze-ezaugarriak: azalera/bolumen erlazio txikiagoa. Azaleko molekula/atomo gutxiago, hau da, lurruntzeko gainazaleko gune eskuragarri gutxiago. (Partikula handi bat vs. partikula txiki anitz) Lurruntze-abiadura motelagoa: molekula/atomo gutxiago ihes egiten dute partikulen gainazaletik denbora-unitate bakoitzeko. Lurrunketa uniformeagoa (espezieetan aldakuntza gutxiago): azalera nahiko txikia denez, barneko materialaren gainazalean zabaltzeak bide luzeagoa eta denbora gehiago behar du. Lurrunketa, batez ere, kanpoko geruzan gertatzen da.
• Partikula txikien lehengaia (Azalera Handiaren bolumen erlazioa): "Erre gabea" (Lurrunketa/Sublimazioa nabarmen aldatzen da): Partikula txikiak ia osorik tenperatura altuetara jasaten dira, eta "gasifikazio" azkarra eragiten dute: oso azkar sublimatzen dira, eta hasierako fasean, errazen sublimatzen diren osagaiak askatzen dituzte (normalean silizioan aberatsak diren gasak). Laster, partikula txikien gainazala karbonoan aberatsa bihurtzen da (karbonoa nahiko zaila baita sublimatzea). Horren ondorioz, sublimatutako gasaren konposizioan alde nabarmena da aurretik eta ondoren: gasa silizioan aberatsa hasten da eta gero karbonoan aberatsa bihurtzen da.

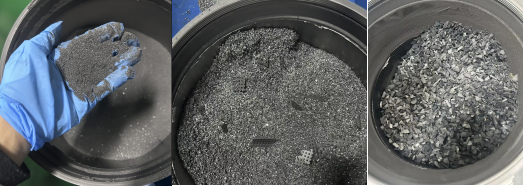

• Hazkundea 0,5 mm-ko lehengaiarekin osatua
• Hazkundea 1-2 mm-ko auto-hedapen metodoko lehengaiarekin osatu da

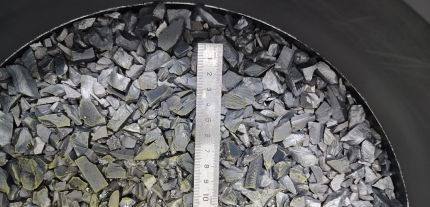

• Hazkundea 4-10 mm CVD lehengaiarekin osatu da

Goiko diagraman ikusten den bezala, lehengaiaren partikulen tamaina handitzeak lehengaian Si osagaiaren lehentasunezko hegazkortasuna kentzen laguntzen du, hazkuntza-prozesu osoan gas-fasearen konposizioa egonkorrago bihurtuz eta lehengaiaren grafitizazio-arazoari aurre egiten. Partikula handien CVD materialek, batez ere 8 mm baino handiagoak diren lehengaiek, grafitizazio arazoa guztiz konpontzea espero da, eta horrela substratuan karbono-kapsulazio-akatsa ezabatuz.

Ondorioa Eta Prospektiba

CVD metodoaren bidez sintetizatutako SiC lehengai estekiometrikoak, purutasun handiko eta partikula handiak, bere azalera baxuko bolumen erlazioarekin, SiC kristal bakarreko hazkuntzarako sublimazio iturri oso egonkorra eta kontrolagarria eskaintzen du PVT metodoa erabiliz. Hau lehengaiaren forma aldaketa ez ezik, funtsean, PVT metodoaren ingurune termodinamiko eta zinetikoa birmoldatzen eta optimizatzen du.

Aplikazioaren abantailak zuzenean itzulita daude:

• Kristal bakarreko kalitate handiagoa: akats baxuko substratuak ekoizteko oinarri material bat ezartzea tentsio handiko eta potentzia handiko gailuetarako, hala nola MOSFETak eta IGBTak.
• Prozesuaren ekonomia hobea: hazkunde-tasaren egonkortasuna, lehengaien erabilera eta prozesuaren errendimendua hobetzea, SiC substratuaren prezioa murrizten lagunduz eta beheranzko aplikazioen harrera zabala sustatuz.
• Kristalaren tamaina handiagoa: Prozesu-baldintza egonkorrak mesedegarriagoak dira SiC kristal bakarreko 8 hazbeteko eta handiagoak industrializatzeko.
